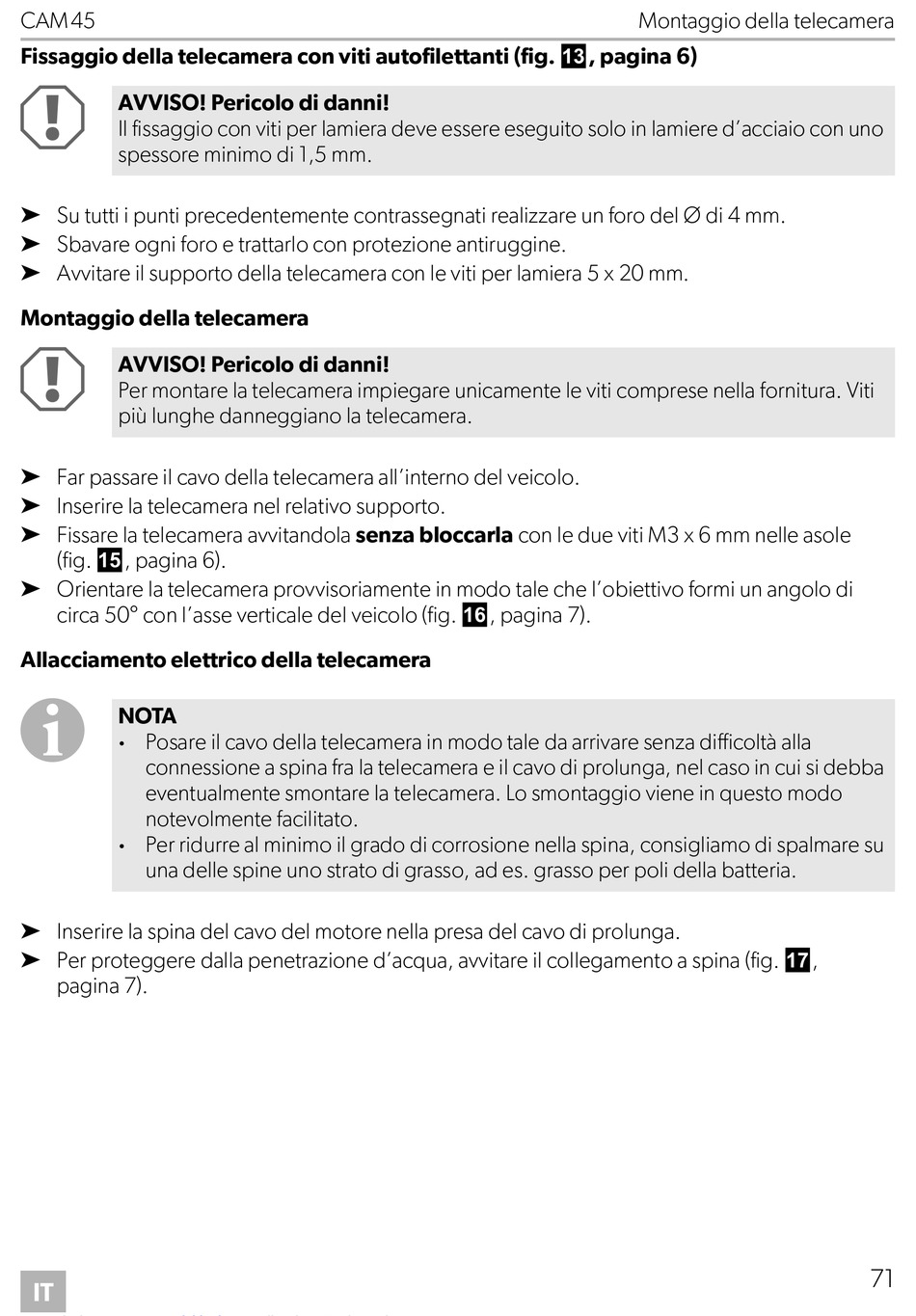

CAM45
Fissaggio della telecamera con viti autofilettanti (fig. c, pagina 6)
A
AVVISO! Pericolo di danni!
Il fissaggio con viti per lamiera deve essere eseguito solo in lamiere d'acciaio con uno
spessore minimo di 1,5 mm.
➤ Su tutti i punti precedentemente contrassegnati realizzare un foro del Ø di 4 mm.
➤ Sbavare ogni foro e trattarlo con protezione antiruggine.
➤ Avvitare il supporto della telecamera con le viti per lamiera 5 x 20 mm.
Montaggio della telecamera
A
AVVISO! Pericolo di danni!
Per montare la telecamera impiegare unicamente le viti comprese nella fornitura. Viti
più lunghe danneggiano la telecamera.
➤ Far passare il cavo della telecamera all'interno del veicolo.
➤ Inserire la telecamera nel relativo supporto.
➤ Fissare la telecamera avvitandola senza bloccarla con le due viti M3 x 6 mm nelle asole
(fig. e, pagina 6).
➤ Orientare la telecamera provvisoriamente in modo tale che l'obiettivo formi un angolo di
circa 50° con l'asse verticale del veicolo (fig. f, pagina 7).
Allacciamento elettrico della telecamera
I
NOTA
•
Posare il cavo della telecamera in modo tale da arrivare senza difficoltà alla
connessione a spina fra la telecamera e il cavo di prolunga, nel caso in cui si debba
eventualmente smontare la telecamera. Lo smontaggio viene in questo modo
notevolmente facilitato.
•
Per ridurre al minimo il grado di corrosione nella spina, consigliamo di spalmare su
una delle spine uno strato di grasso, ad es. grasso per poli della batteria.
➤ Inserire la spina del cavo del motore nella presa del cavo di prolunga.
➤ Per proteggere dalla penetrazione d'acqua, avvitare il collegamento a spina (fig. g,
pagina 7).
IT
Montaggio della telecamera
71
