SEZIONE 7—ISTRUZIONI PER L'USO
8. Collegare il tubo dell'ossigeno proveniente da gruppo
flacone dell'umidificatore/adattatore al connettore di
uscita dell'ossigeno sul concentratore. Vedere il Dettaglio
"B" nella FIGURA 7.3.
9. Collegare la cannula/il tubo di erogazione al paziente
all'uscita del flacone dell'umidificatore. Vedere il
Dettaglio "B" nella FIGURA 7.3.
10. Accertarsi che l'ossigeno passi nella cannula.

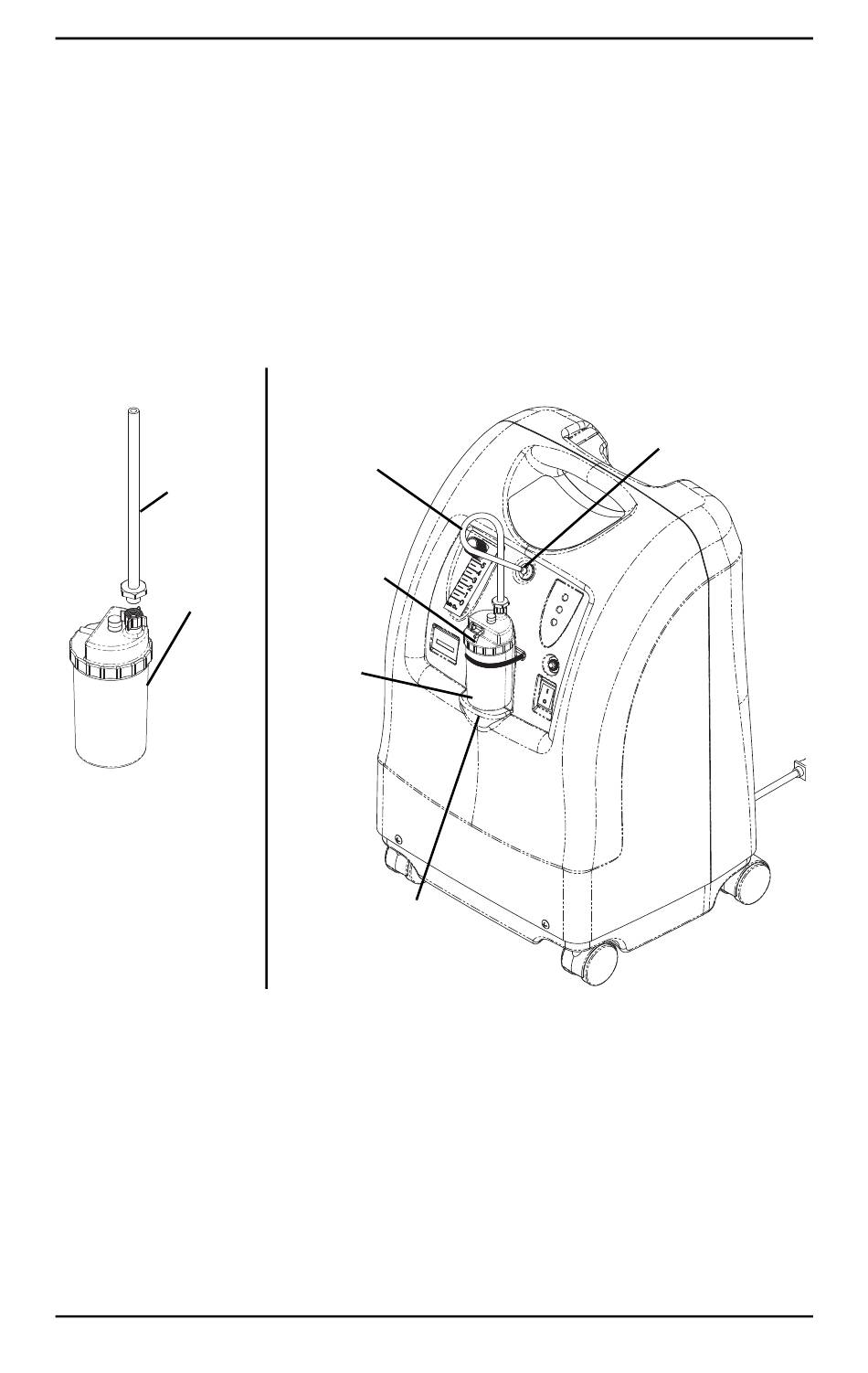

DETTAGLIO "A
"
Adattatore
del flacone
dell'umidifi-
catore
Flacone
dell'umidifi-
catore
FIGURA 7.3
Perfecto ™Series
2
DETTAGLIO "B"
Tubo
dell'ossigeno
Uscita del
flacone
dell'umidifi-
catore
Flacone
dell'umidifi-
catore
Scomparto
dell'umidificatore
Scomparto dell'umidificatore
86
Connettore di
uscita
dell'ossigeno
Part No 1163145
