3. Inserire un cacciavite a testa piatta nella scanalatura della
piastra sul bordo superiore dello sportello di accesso al
filtro e far leva con delicatezza sullo sportello (FIGURA
7.2).
4. Tirare verso l'alto e rimuovere l'adattatore del flacone
dell'umidificatore (FIGURA 7.2).

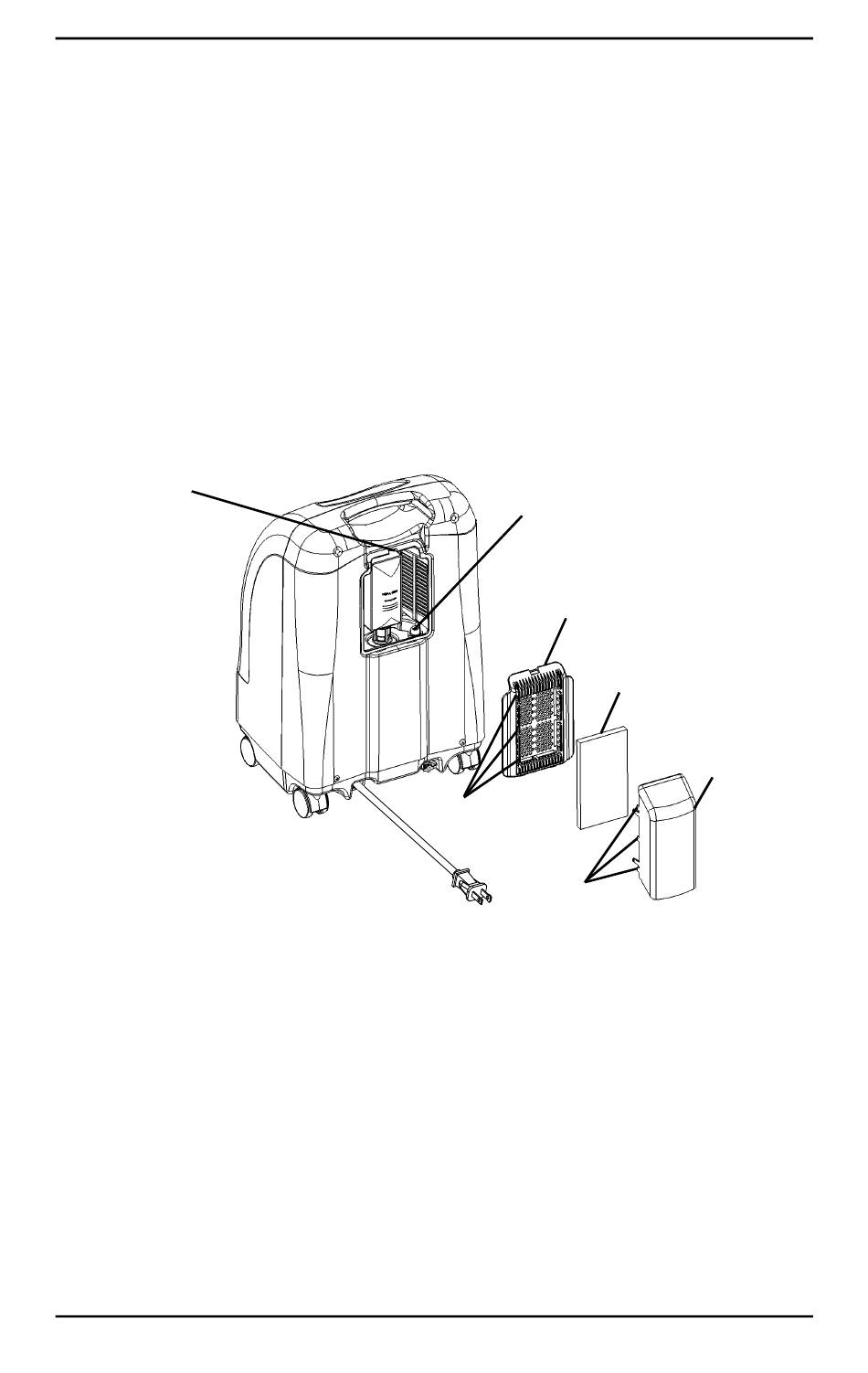

5. Rimettere a posto lo sportello di accesso al filtro e montare su
di esso la presa d'aria dinamica inserendo le sei linguette
presenti sulla presa nei sei intagli presenti sui lati dello
sportello di accesso al filtro.
Inserire qui
il cacciavite
a testa
piatta
FIGURA 7.2
6. Applicare l'adattatore del flacone dell'umidificatore al
flacone stesso ruotando in senso antiorario su di esso il
dado ad alette fino a fissarlo saldamente. Vedere il
Dettaglio "A" nella FIGURA 7.3.
7. Collocare il gruppo flacone dell'umidificatore/adattatore
nello scomparto dell'umidificatore sul concentratore.
Vedere il Dettaglio "B" nella FIGURA 7.3.
Part No 1163145
SEZIONE 7—ISTRUZIONI PER L'USO
Intagli
Adattatore del flacone dell'umidificatore
85
Adattatore del flacone
dell'umidificatore
Sportello di
accesso al filtro
alloggiamento
Lingue
Perfecto
Filtro
Presa
d'aria
™Series
