I Vorbereitung der Installation
Der wichtigste Teil der mechanischen Installation
ist ihre Vorbereitung. Nachlässigkeiten bei der
Planung führen leicht zu zusätzlichem Arbeitsaufwand
während und nach der Installation.
Vor der Installation des Frequenzumrichters
muß der bestmögliche Aufstellungsort gewählt
werden. Während der Vorbereitung der Installation
ist folgendes zu beachten:
•
Umgebungstemperatur im Betrieb.
•
Installationsmethode.
•
Position des Frequenzumrichters.
•
Kabelverlegung.
•
Sicherstellen, daß die Stromversorgung die/den
erforderliche(n) Spannung und Strom liefern kann.
•
Der Frequenzumrichter hat keine(n) eingebaute(n)
Netztrennschalter bzw. Sicherungen; sicherstellen,
daß der externe Netztrennschalter bzw. die
Sicherungen die richtigen Stromwerte haben.

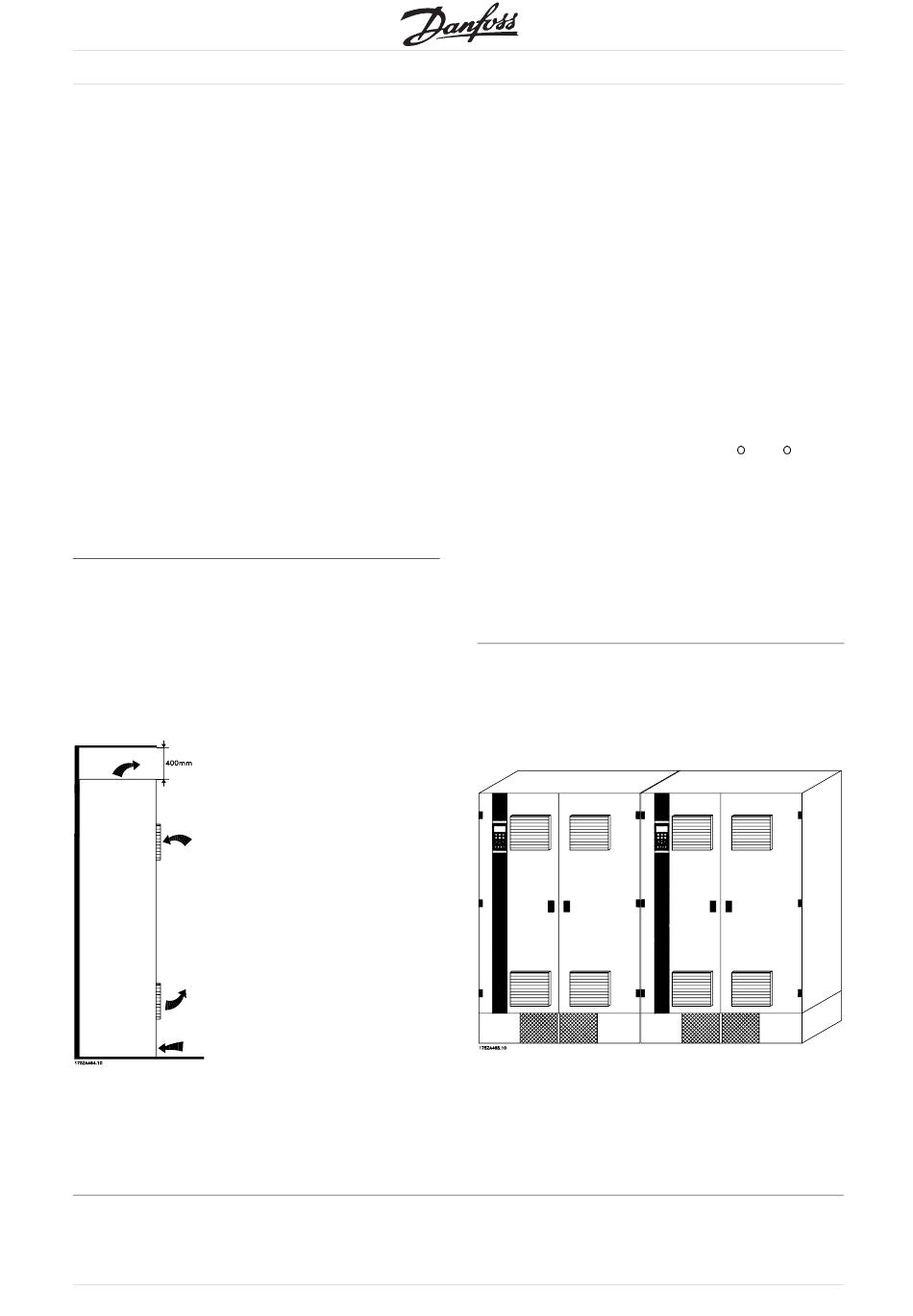

I Installation VLT 5300-5500 380-500 V, VLT 6350-6550 380-460 Volt und VLT
8350-8500 380-460 V IP 20 und IP 54
Kühlung
Alle o.a. geräte erfordern min. 400 mm Freiraum
über dem Gehäuse und müssen auf einem
ebenen Boden montiert werden. Dies gilt für
Nema 1 (IP 20-) und IP 54-Geräte.
12
®
VLT
5000/6000/8000 Serie
I Installationsort
Der Frequenzumrichter muß vertikal installiert werden.
Der Frequenzumrichter wird durch Luftzirkulation
gekühlt. Damit das Gerät seine Kühlluft abführen kann,
muß der minimale in der Tabelle unter Abmessungen
gezeigte Abstand eingehalten werden.
Zum Schutz des Geräts vor Überhitzung muß
sichergestellt werden, daß die Umgebungstemperatur
nicht über die für den Frequenzumrichter
angegebene Maximaltemperatur ansteigt und
auch die 24-Std.-Durchschnittstemperatur
nicht überschritten wird. Die maximale und die
24-Std.-Durchschnittstemperatur sind unter Allgemeine
technische Daten in der Betriebsanleitung angegeben.
Beträgt die Umgebungstemperatur 45
ist eine Leistungsreduzierung des Frequenzumrichters
erforderlich, siehe Leistungsreduzierung bei
erhöhter Umgebungstemperatur.
Beachten Sie bitte, daß sich die Lebensdauer
des Frequenzumrichters verringert, wenn
keine Leistungsreduzierung bei erhöhter
Umgebungstemperatur vorgenommen wird.
Nebeneinander
Nema 1 (IP 20) und IP 54
Alle o.a. Nema 1 (IP 20-) und IP 54-Geräte können
ohne Zwischenräume nebeneinander montiert werden,
da sie keine seitliche Kühlung benötigen.
MG.56.A2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
- 55 C, so
