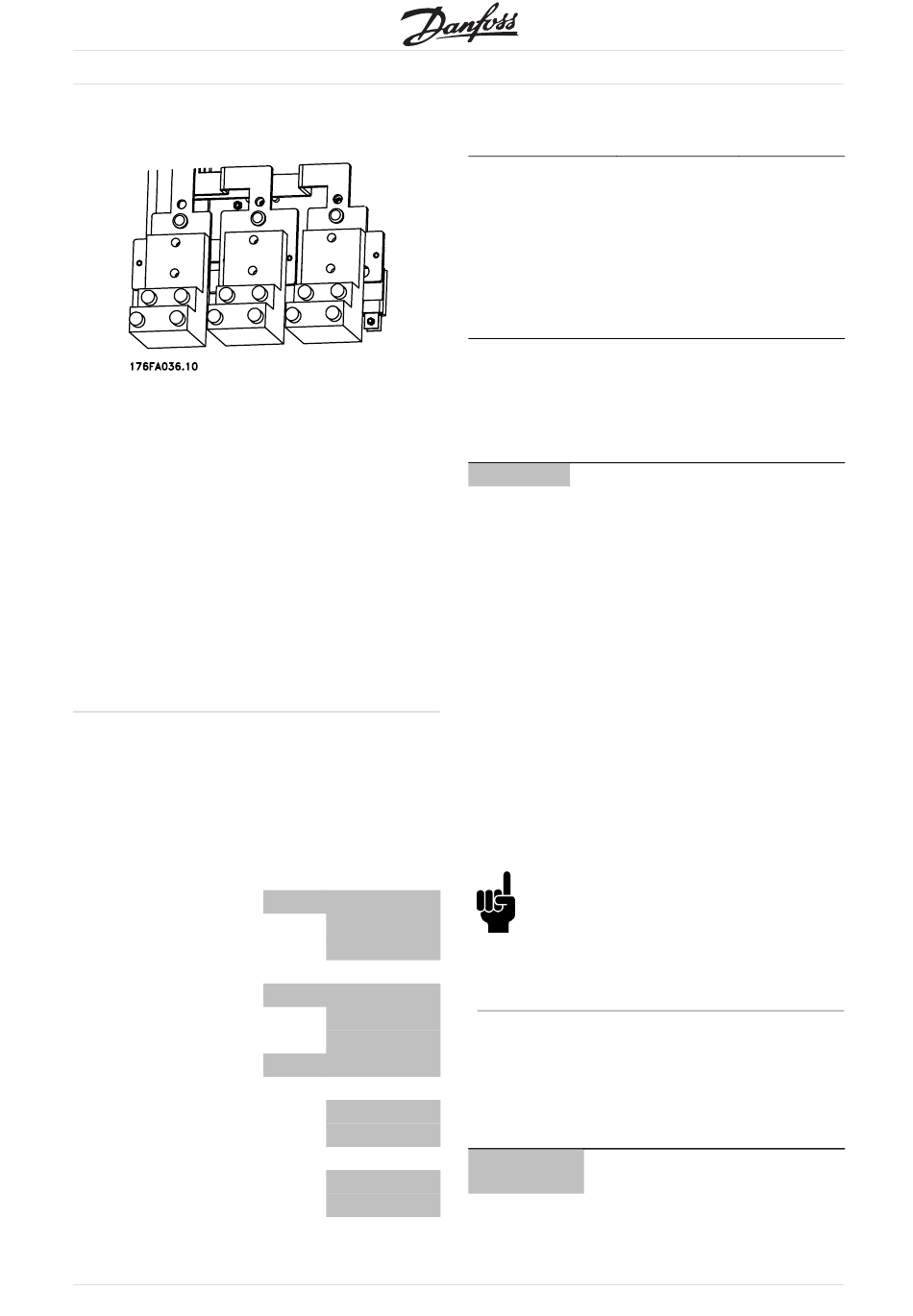

I Klemmen-Adaptersatz
Der Klemmen-Adaptersatz ist eine optionale
Ausrüstung für VLT 5300-5500, VLT 6350-6650
und VLT 8350-8550.
Der Klemmen-Adaptersatz ermöglicht den Anschluß
der Leistungskabel an die Leistungsklemmen,
d.h. die Netz-, Motor-, Zwischenkreiskopplungs-
und Bremsklemmen.
Die Bestellnummern für den Klemmen-
Adaptersatz sind:
VLT 5300-5500/6350-6550 EX, DX
VLT 5300-5500 EB, DE
VLT 8350-8550 EX, DX
I Anzugsmomente
Die Tabelle zeigt das erforderliche Anzugsmoment
der Klemmen des Frequenzumrichters.
Beim VLT 5300-5500, VLT 6350-6550 und VLT
8350-8550 müssen die Kabel mit Schrauben bzw.
dem Klemmen-Adaptersatz befestigt werden. Diese
Werte gelten für die folgenden Klemmen:
Netzklemmen
Motorklemmen
Erdungsklemme
Bremswiderstand-
klemmen
Zwischenkreiskopplung
20
176F1815
176F1816
175F1815
Nr.
R, L1, 91
S, L2, 92
T, L3, 93
Nr.
U, T1, 96
V, T2, 97
W, T3, 98
Nr.
95
R- 81
R+ 82
DC- 88
DC+ 89
MG.56.A2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT
5000/6000/8000 Serie
VLT-Typ
1)
VLT 5300-5500
VLT 6350-6550
VLT 8350-8550
1)
Für die Bremsklemmen beträgt das
Anzugsmoment 11,3 Nm (8.33 lb-ft) bei
Schraubengröße M8.
I Installationder externen 24-V-DC-Versorgung
Anzugsmoment: 0,5 - 0,6 Nm
Schraubengröße: M3
Nr.
Funktion
35, 36
Die externe 24-Volt-Gleichspannung
Die externe 24-Volt-Gleichspannung dient als
Niederspannungsversorgung der Steuerkarten sowie
etwaiger eingebauter Optionskarten. Dies ermöglicht
den vollen Betrieb des Bedienfeldes (einschl.
Parametrierung) ohne Anschluß der Netzversorgung.
Beachten Sie, daß die Meldung Spannung niedrig
ausgegeben wird, wenn 24 V DC angeschlossen sind;
es erfolgt jedoch keine Abschaltung. Wenn die externe
24-V-Gleichspannungsversorgung gleichzeitig mit der
Netzversorgung angeschlossen bzw. eingeschaltet
wird, muß in Parameter 120 Startverzögerung eine
Zeit von mindestens 200 ms eingestellt werden.
Zum Schutz der externen 24-V-DC-Versorgung kann
eine träge Vorsicherung von min. 6 Amp. montiert
werden. Die Leistungsaufnahme von 15-50 W hängt
von der Belastung der Steuerkarte ab.
ACHTUNG!:
ur Aufrechterhaltung der sicheren
galvanischen Trennung (Typ PELV) an den
Steuerklemmen des VLT-Frequenzumrichters,
muß die angeschlossene 24-V-DC-Versorgung
vom Typ PELV sein.
I Installation des Bremswiderstands-
Temperaturschalters:
Anzugsmoment: 0,5 - 0,6 Nm
Schraubengröße: M3
Nr.
Funktion
106, 104,
Bremswiderstands-
105
Temperaturschalter
Anzugs-
Schrauben-
moment
größe
42 Nm
M12
42 Nm
M12
42 Nm
M12
