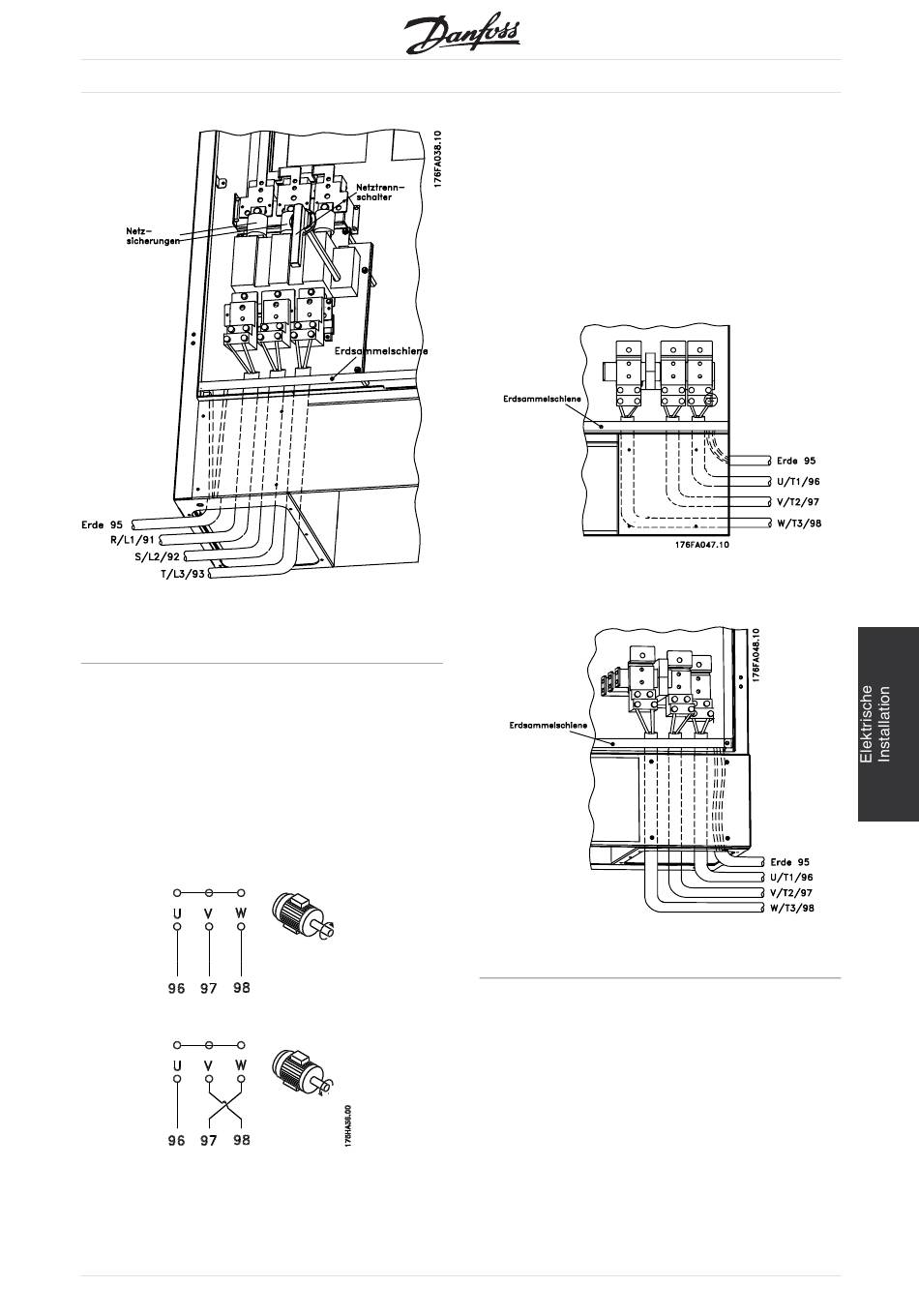

Netzanschluß von unten mit eingebautem(n)
Trennschalter und Sicherungen
I Motoranschluß
Der Motoranschluß erfolgt an den Klemmen U/T1/96,
V/T2/97, W/T3/98, die Erdung an Klemme 99.
Mit den Frequenzumrichtern können alle dreiphasigen
Asynchronmotoren betrieben werden.
Die Werkseinstellung ist Rechtsdrehung,
wobei der Ausgang des Frequenzumrichters
folgendermaßen angeschlossen ist.
Klemme U/T1/96 an U-Phase
MG.56.A2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
®
VLT
5000/6000/8000 Serie
Klemme V/T2/97 an V-Phase
Klemme W/T3/98 an W-Phase
Die Drehrichtung kann durch Vertauschen zweier
Phasen des Motorkabels umgekehrt werden.
Zur richtigen Bemessung des Kabelquerschnitts
siehe Technische Daten .
Zum Anschluß des Motors an den Frequenzumrichter
siehe Elektrische Installation.
Seitlicher Motoranschluß
Motoranschluß von unten
23
