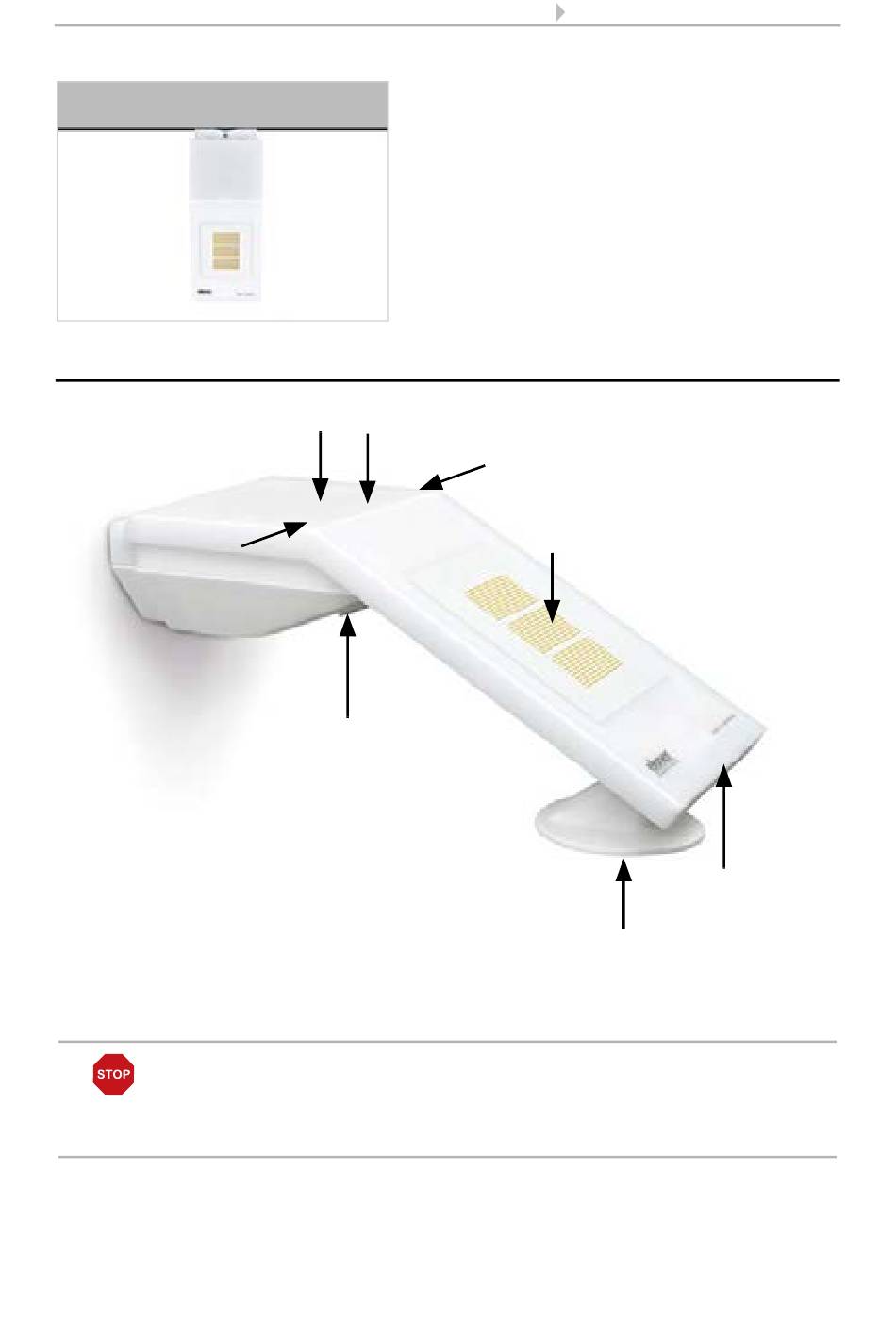

2.3. Aufbau des Geräts
2b
Abb. 5
1 Programmier-LED
2a, b, c Helligkeitsmessung
3 Niederschlagssensor im Deckel
4 Temperaturmessung
5 Windmessung
6 Programmmier-Taster an der Gehäuseunterseite (versenkt), siehe Gerät adressie-
ren, Seite 11
ACHTUNG!
Empfindlicher Windsensor.
• Transportschutz-Aufkleber nach der Montage entfernen.
• Den Sensor am Windmesselement (Nr. 5) nicht berühren.
Wetterstation Suntracer KNX sl basic • Stand: 08.07.2015 • Technische Änderungen und Irrtümer vorbehalten.
6
Abb. 4
Das Gerät muss in der Richtung der zu be-
schattenden Fassade ausgerichtet werden.
1
2a
6
Installation und Inbetriebnahme
2c
3
5
4
