Aufbau der Platine

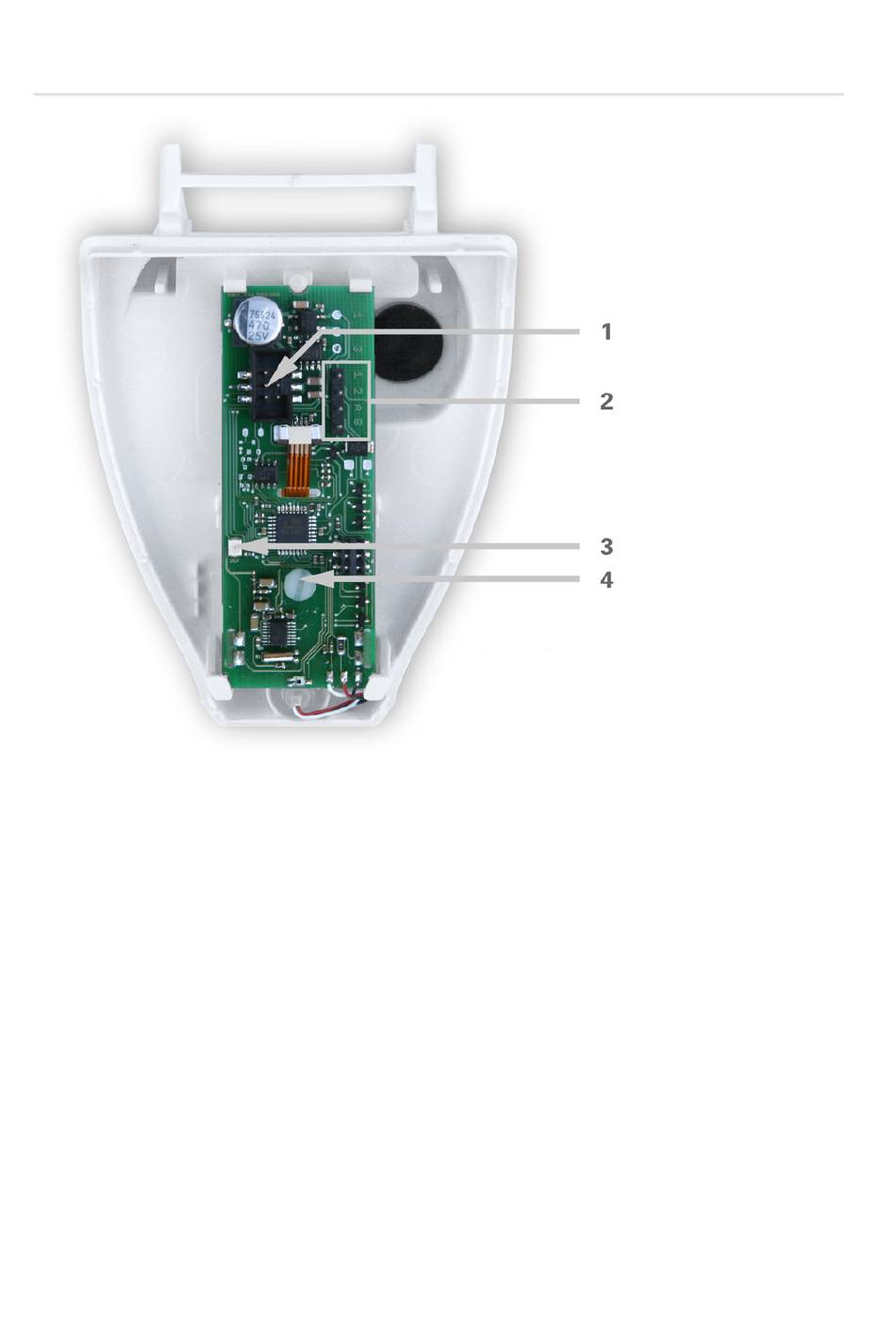

Abb. 1
1 Steckplatz für Kabelverbindung zum Niederschlagssensor im Gehäusedeckel
2 Steckplatz für Anschluss
1: +24 V DC
2: GND
3 Kontroll-LED DCF77-Empfang
4 Stellschraube DCF77-Antenne
4 Wetterstation P03/3-RS485 • Stand 30.09.2009 • Techn. Änderungen vorbehalten. Irrtümer vorbehalten.
A: Daten
B: Daten
