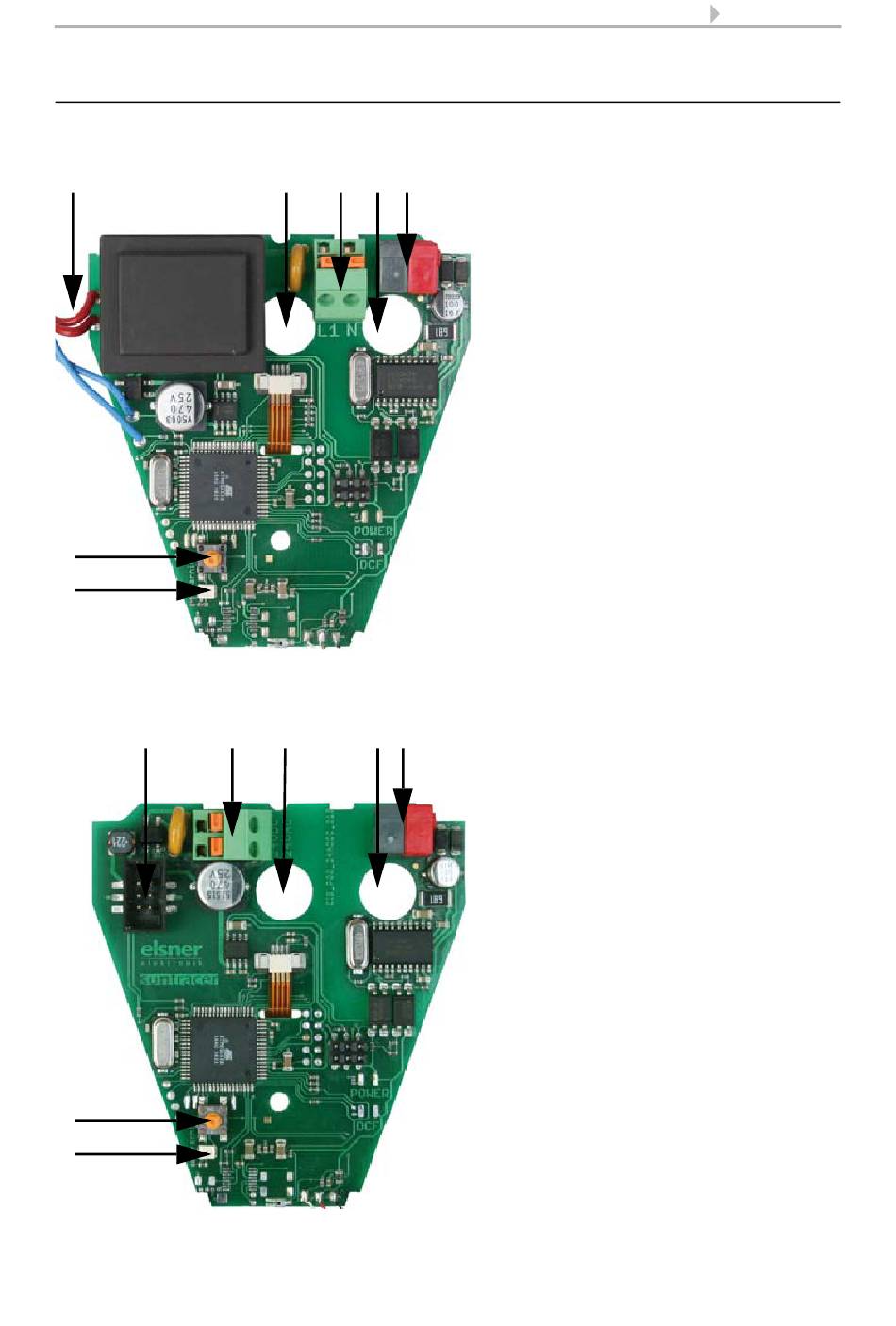

2.2.4. Aufbau der Platine

230 V AC-Modell
1
6
7
24 V DC-Modell
1
6
7
Wetterstation Suntracer KNX basic • Stand: 12.01.2011 • Technische Änderungen und Irrtümer vorbehalten.
2 3 4 5
2 3 4 5
9
Abb. 10
1 Kabelverbindung zum Nieder-
schlagssensor im Gehäusede-
ckel
2 Öffnung für Kabel Span-
nungsversorgung
3 Federkraftklemme Span-
nungsversorgung (230 V AC),
geeignet für Massivleiter bis
1,5 mm² oder feindrahtige Lei-
ter
4 Öffnung für Bus-Leitung
5 KNX-Klemme +/-
6 Programmier-Taster zum Ein-
lernen des Geräts
7 Programmier-LED
Abb. 11
1 Steckplatz für Kabelverbin-
dung zum Niederschlagssen-
sor im Gehäusedeckel
2 Federkraftklemme Span-
nungsversorgung (24 V DC/
20 V AC), geeignet für Massiv-
leiter bis 1,5 mm² oder fein-
drahtige Leiter
3 Öffnung für Kabel Span-
nungsversorgung
4 Öffnung für Bus-Leitung
5 KNX-Klemme +/-
6 Programmier-Taster zum Ein-
lernen des Geräts
7 Programmier-LED
