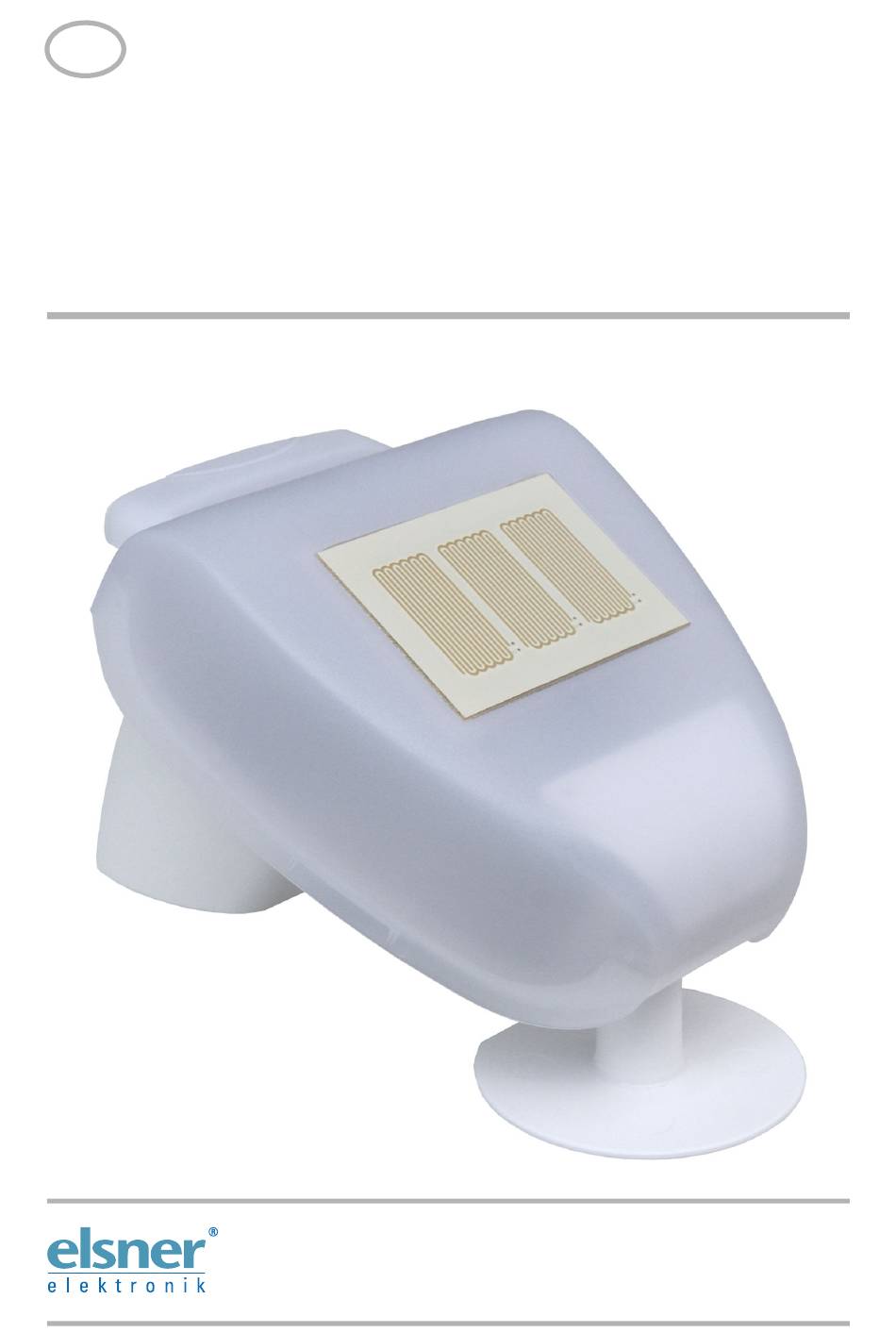

- Seite 1 P03/3-Modbus(-GPS) Wetterstationen für Modbus Artikelnummern 30146 P03/3-Modbus 30147 P03/3-Modbus-GPS Installation und Einstellung...
-
Seite 3: Inhaltsverzeichnis
3.3. Hinweise zur Inbetriebnahme ................. 5 Übertragungsprotokoll ................. 5 4.1. Anfragestring P03-Modbus vom Master ..............5 4.2. Ausgabestring P03-Modbus zum Master ............... 6 Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland Wetterstationen P03/3-Modbus(-GPS) Stand: 07.06.2022 • Technische Änderungen vorbehalten. Irrtümer vorbehalten. -
Seite 4: Zeichenerklärungen Für Dieses Handbuch
Zeichenerklärungen Dieses Handbuch unterliegt Änderungen und wird an neuere Software-Versionen ange- passt. Den Änderungsstand (Software-Version und Datum) finden Sie in der Fußzeile des Inhaltsverzeichnis. Wenn Sie ein Gerät mit einer neueren Software-Version haben, schauen Sie bitte auf www.elsner-elektronik.de im Menübereich „Service“, ob eine aktuellere Handbuch- Version verfügbar ist. -
Seite 5: Sicherheits- Und Gebrauchshinweise
Die Geräte sind Modbus-Slaves mit RS485-Schnittstelle und RTU-Protokoll. Modbus- Master, wie z. B. PC, SPS oder MC, können mit „Function 04h (Read Input Register)“ die Messwerte der Wetterstationen P03/3-Modbus(-GPS) auslesen. Wetterstationen P03/3-Modbus(-GPS) • Stand: 07.06.2022 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 6: Inbetriebnahme
3.2. Einstellung der Bus-Kommunikation Abb. 1: Detailansicht Dipschalter Stehen alle Dipschalter in der OFF-Position (Liefereinstellung) sind folgende Parameter eingestellt: Adresse: 1 Baudrate: 19200 Parität: Even Terminierung: Aus Wetterstationen P03/3-Modbus(-GPS) • Stand: 07.06.2022 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 7: Hinweise Zur Inbetriebnahme
Anzahl zu lesender Register Anzahl Word Low Byte CRC Low Byte CRC High Byte Beispiel Anfragestring für das Auslesen aller Daten: 0x01 0x04 0x00 0x00 0x00 0x11 0x30 0x06 Wetterstationen P03/3-Modbus(-GPS) • Stand: 07.06.2022 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 8: Ausgabestring P03-Modbus Zum Master
Wert/10 = Sonnenstand; Winkel 0,0...359,9 Grad (*) Azimut Elevation Wert/10 = Sonnenstand; Höhe Bereich +/-90,0 Grad (*) Elevation Längengrad Wert/100 +/- xxx,xx°; + = Ost / - = West (*) Längengrad Wetterstationen P03/3-Modbus(-GPS) • Stand: 07.06.2022 • Technische Änderungen und Irrtümer vorbehalten. - Seite 9 + = Nord / - = Süd (*) Breitengrad (*) Nur in der Version P03/3-Modbus-GPS verfügbar (mit GPS-Modul) Negative Werte werden als 2er-Komplement ausgegeben. Zeitausgabe: UTC (Universal Time Coordinated, Weltzeit). Wetterstationen P03/3-Modbus(-GPS) • Stand: 07.06.2022 • Technische Änderungen und Irrtümer vorbehalten.
-
Seite 10: Fragen Zum Produkt
Fragen zum Produkt? Den technischen Service von Elsner Elektronik erreichen Sie unter Tel. +49 (0) 70 33 / 30 945-250 oder service@elsner-elektronik.de Folgende Informationen benötigen wir zur Bearbeitung Ihrer Service-Anfrage: • Gerätetyp (Modellbezeichnung oder Artikelnummer) • Beschreibung des Problems •...
