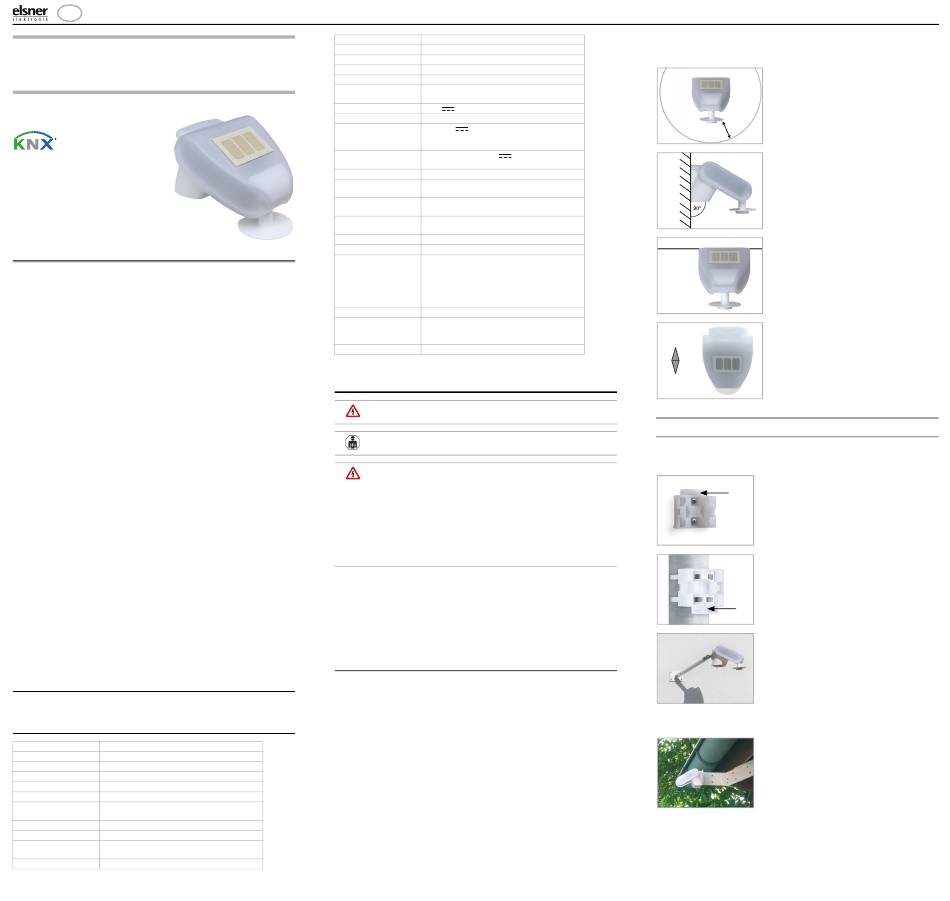

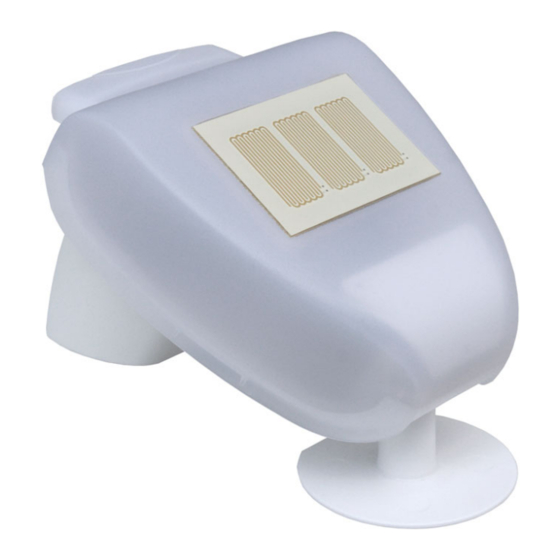

Suntracer KNX-GPS
Wetterstation
Technische Daten und Installationshinweise
Artikelnummer 3093
1. Beschreibung
Die Wetterstation Suntracer KNX-GPS misst Temperatur, Windgeschwindig-
keit und Helligkeit. Sie erkennt Niederschlag und empfängt das GPS-Signal für Zeit
und Standort. Zusätzlich wird die genaue Position der Sonne (Azimut und Elevati-
on) aus Standortkoordinaten und Zeitpunkt errechnet.
Alle Werte können zur Steuerung grenzwertabhängiger Schaltausgänge verwen-
det werden. Über UND-Logik-Gatter und ODER-Logik-Gatter lassen sich die Zu-
stände verknüpfen. Im kompakten Gehäuse des Suntracer KNX-GPS sind Sen-
sorik, Auswerteelektronik und die Elektronik der Bus-Ankopplung untergebracht.
Funktionen:
• Helligkeit und Sonnenstand: Die aktuelle Lichtstärke wird durch einen
Sensor gemessen. Zugleich errechnet der Suntracer KNX-GPS die Position
der Sonne (Azimut und Elevation) aus Zeitpunkt und Standort
• Beschattungssteuerung für bis zu 6 Fassaden mit Lamellen- und
Schattenkantennachführung
• Windmessung: Die Windstärkemessung erfolgt elektronisch und somit
geräuschlos und zuverlässig, auch bei Hagel, Schnee und
Minustemperaturen. Auch Luftverwirbelungen und aufsteigende Winde im
Bereich der Wetterstation werden erfasst
• Windsensor-Überwachung: Verändert sich der Windmesswert innerhalb
von 48 Stunden um weniger als ± 0,5 m/s, kann eine Störung ausgegeben
werden. Der Windmesswert wird mit dem maximalen Messwert von 35 m/s
ausgegeben und alle Windgrenzwerte unterhalb dieses Werts werden
dadurch aktiv
• Niederschlagserkennung: Die Sensorfläche ist beheizt, so dass nur
Tropfen und Flocken als Niederschlag erkannt werden, nicht aber Nebel
oder Tau. Hört es auf zu regnen oder zu schneien, ist der Sensor schnell
wieder trocken und die Niederschlagsmeldung endet
• Temperaturmessung
• Wochen- und Kalenderzeitschaltuhr: Uhrzeit und Datum erhält die
Wetterstation vom integrierten GPS-Empfänger. Die Wochenzeitschaltuhr
schaltet bis zu 4 unterschiedliche Zeiträume pro Tag. Mit der
Kalenderzeitschaltuhr lassen sich zusätzlich 3 Zeiträume festlegen, in denen
täglich bis zu 2 Ein-/Aus-Schaltungen erfolgen. Die Schaltausgänge können
als Kommunikationsobjekte genutzt werden. Die Schaltzeiten werden per
Parameter eingestellt
• Grenzwerte einstellbar per Parameter oder über Kommunikationsobjekte
• 8 UND- und 8 ODER-Logik-Gatter mit je 4 Eingängen. Als Eingänge für
die Logik-Gatter können sämtliche Schalt-Ereignisse sowie 16
Logikeingänge (in Form von Kommunikationsobjekten) genutzt werden. Der
Ausgang jedes Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert
werden
Die Konfiguration erfolgt mit der KNX-Software ETS. Die Produktdatei steht auf
der Homepage von Elsner Elektronik unter www.elsner-elektronik.de im Menü-
bereich „Service" zum Download bereit.
1.1. Lieferumfang
• Wetterstation mit kombinierter Wand-/Masthalterung
• 2x Edelstahl-Montageband für Mastmontage
1.2. Technische Daten
Gehäuse Kunststoff
Farbe Weiß / Transluzent
Montage Aufputz
Schutzgrad IP 44
Maße ca. 96 × 77 × 118 (B × H × T, mm)
Gewicht ca. 170 g
Umgebungsbedingun- Betriebstemperatur: -30...+70°C
gen Lager-/Transporttemperatur: -30...+70°C
Wirkungsweise Typ 2
Steuerfunktion Klasse A
Überspannungskatego- III
rie
Verschmutzungsgrad 2
Wetterstation Suntracer KNX-GPS
Spannungsfestigkeit
KNX Medium
Konfigurationsmodus
Gruppenadressen
Zuordnungen
Kommunikationsob-
jekte
Nennspannung KNX
Stromaufnahme KNX
Hilfsspannung
Stromaufnahme
Hilfsspannung
Heizung Regensensor
Messbereich Tempera-
tur
Auflösung (Tempera-
tur)
Genauigkeit (Tempera-
tur)
Messbereich Wind
Auflösung (Wind)
Genauigkeit (Wind)
Messbereich Helligkeit
Auflösung (Helligkeit)
Genauigkeit (Helligkeit)
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
2. Installation und Inbetriebnahme
Bei Installation und Leitungsverlegung die für SELV-
Stromkreise geltenden Vorschriften und Normen einhalten!
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung dürfen nur
von einer autorisierten Elektrofachkraft durchgeführt werden.
VORSICHT!
Elektrische Spannung!
Im Innern des Geräts befinden sich ungeschützte spannungsführende
Teile.
• Untersuchen Sie das Gerät vor der Installation auf Beschädigungen.
Nehmen Sie nur unbeschädigte Geräte in Betrieb.
• Halten Sie die vor Ort geltenden Richtlinien, Vorschriften und
Bestimmungen für die elektrische Installation ein.
• Nehmen Sie das Gerät bzw. die Anlage unverzüglich außer Betrieb und
sichern Sie sie gegen unbeabsichtigtes Einschalten, wenn ein gefahrloser
Betrieb nicht mehr gewährleistet ist.
Verwenden Sie das Gerät ausschließlich für die Gebäudeautomation und beachten
Sie die Gebrauchsanleitung. Unsachgemäße Verwendung, Änderungen am Gerät
oder das Nichtbeachten der Bedienungsanleitung führen zum Erlöschen der Ge-
währleistungs- oder Garantieansprüche.
Betreiben Sie das Gerät nur als ortsfeste Installation, das heißt nur in montiertem
Zustand und nach Abschluss aller Installations- und Inbetriebnahmearbeiten und
nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsan-
leitung ist Elsner Elektronik nicht haftbar.
2.1. Montageort
Wählen Sie eine Montageposition am Gebäude, wo Wind, Regen und Sonne unge-
hindert von den Sensoren erfasst werden können. Es dürfen keine Konstruktions-
teile über der Wetterstation angebracht sein, von denen noch Wasser auf den Nie-
derschlagssensor tropfen kann, nachdem es bereits aufgehört hat zu regnen oder
zu schneien. Die Wetterstation darf nicht durch den Baukörper oder zum Beispiel
Bäume abgeschattet werden.
Um die Wetterstation herum muss mindestens 60 cm Freiraum belassen werden.
Dadurch wird eine korrekte Windmessung ohne Luftverwirbelungen ermöglicht.
Zugleich verhindert der Abstand, dass Spritzwasser (abprallende Regentropfen)
oder Schnee (Einschneien) die Messung beeinträchtigt. Auch Vogelbiss wird vor-
gebeugt.
Die Montageposition muss so gewählt werden, dass die Sensoren für Regen und
Wind nicht von Personen berührt werden können.
Beachten Sie bitte auch, dass eine ausgefahrene Markise keinen Schatten auf das
Gerät wirft und dieses nicht in den Windschatten legt.
Auch die Temperaturmessung kann durch äußere Einflüsse verfälscht werden, z.
B. durch Erwärmung oder Abkühlung des Baukörpers, an dem der Sensor montiert
ist (Sonneneinstrahlung, Heizungs- oder Kaltwasserrohre). Temperaturabwei-
chungen durch solche Störquellen müssen in der ETS korrigiert werden, um die
angegebene Genauigkeit des Sensors zu erreichen (Temperatur-Offset).
Wetterstation Suntracer KNX-GPS • Stand: 11.11.2021 • Technische Änderungen und Irrtümer vorbehalten. • Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland • www.elsner-elektronik.de • Technischer Service: +49 (0) 7033 / 30945-250
1500 V
TP1-256
S-Mode
max. 254
max. 255
254
30 V SELV
5 mA
20...30 V SELV.
Ein passendes Netzgerät kann bei
Elsner Elektronik bezogen werden.
max. 110 mA bei 24 V
ca. 1,2 W
-30...+80°C
0,1°C
±1°C bei -10...+85°C,
±1,5°C bei -25...+150°C
0...35 m/s
0,1 m/s
bei Umgebungstemperatur -20...+50°C:
±22% des Messwerts bei Anströmung von
45...315°
±15% des Messwerts bei Anströmung von
90...270°
(Anströmung frontal entspricht 180°)
0 ... 150.000 Lux
1 Lux bis 300 Lux
2 Lux bis 1000 Lux
25 Lux bis 150.000 Lux
±15% bei 30 ... 120.000 Lux
Magnetfelder, Sender und Störfelder von elektrischen Verbrauchern (z. B. Leucht-
stofflampen, Leuchtreklamen, Schaltnetzteile etc.) können den Empfang des GPS-
Signals stören oder unmöglich machen.
Abb. 1
Die Wetterstation muss unterhalb,
seitlich, und frontal mindestens 60 cm
Abstand zu anderen Elementen (Bau-
körper, Konstruktionsteile usw.) ha-
ben.
60 cm
Abb. 2
Die Wetterstation muss an einer senk-
rechten Wand (bzw. einem Mast) an-
gebracht werden.
Wand
oder
Mast
Abb. 3
Horizontale
Die Wetterstation muss in der Quer-
richtung horizontal (waagerecht)
montiert sein.
Abb. 4
Bei Installation auf der Nordhalbkugel
Nord
muss die Wetterstation nach Süden
ausgerichtet werden.
Bei Installation auf der Südhalbkugel
muss die Wetterstation nach Norden
Süd
ausgerichtet werden.
2.2. Montage der Wetterstation
2.2.1. Montage des Halters
Die Wetterstation beinhaltet einen kombinierten Wand-/Masthalter. Der Halter ist
bei Lieferung mit Klebestreifen an der Gehäuserückseite befestigt.
Befestigen Sie den Halter senkrecht an Wand oder Mast.
Abb. 5
Bei Wandmontage: ebene Seite zur
Steg
Wand, halbmondförmiger Steg nach
oben.
Abb. 6
Bei Mastmontage: geschwungene Seite
zum Mast, Steg nach unten.
Steg
Abb. 7
Als ergänzendes, optionales Zubehör
sind verschiedene Ausleger für die fle-
xible Wand-, Mast- oder Balkenmontage
des Sensors bei Elsner Elektronik erhält-
lich.
Beispiel für den Einsatz eines Auslegers:
Der Sensor lässt sich durch die Kugelge-
lenke in die optimale Position drehen.
(Abbildung des Sensormodells beispiel-
haft)
Abb. 8
Beispiel für den Einsatz eines Auslegers:
Durch den Gelenk-Ausleger ragt der Sen-
sor unter dem Dachvorsprung hervor.
(Abbildung des Sensormodells beispiel-
haft)
1
