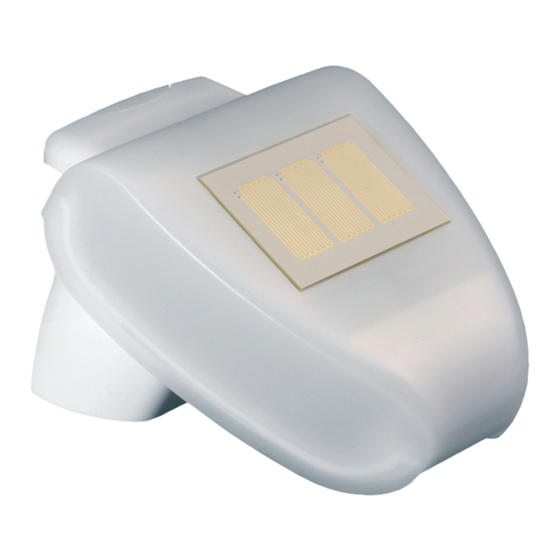

Wetterstation für KNX/EIB
Installation und Einstellung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für elsner elektronik Suntracer KNX

Inhaltszusammenfassung für elsner elektronik Suntracer KNX

  • Seite 1 Wetterstation für KNX/EIB Installation und Einstellung...

  • Seite 2: Inhaltsverzeichnis

    Produktbeschreibung ..................3 Technische Daten......................4 Aufbau der Platine ......................6 230 V AC-Modell ..........................6 24 V DC-Modell ............................ 7 Installation und Inbetriebnahme ............... 8 Standort ........................8 Montage des Halters..........................9 Ansicht der Rückwand und Bohrplan ....................10 Vorbereitung der Wetterstation......................11 Ausrichten der DCF77-Antenne ......................
  • Seite 3 ODER Logik 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 ....................50 Verknüpfungseingänge der ODER Logik ..................50 Suntracer KNX • ab Softwareversion 1.17, ETS-Programmversion 1.4 • Stand: 28.07.2008. Irrtümer vorbehalten. Technische Änderungen vorbehalten.

  • Seite 4: Produktbeschreibung

    Die Konfiguration erfolgt mit der KNX-Software ETS. Ab der ETS-Version 3 werden die Einstellungs-Menüs des grafisch optimal dargestellt. Die Programmdatei (Format VD2) steht auf der Homepage von Elsner Elektronik unter www.elsner-elektronik.de im Menübereich „Service > VD2-Dateien für KNX-Produkte“ zum Download bereit.

  • Seite 5: Technische Daten

    230 V AC-Modell: 230 V AC 24 V DC-Modell: 24 V DC oder 20 V AC Ein passendes Netzgerät für 20 V AC kann bei Elsner Elektronik bezogen werden. Strom: 230 V AC-Modell: max. 20 mA, Restwelligkeit 10% 24 V DC-Modell: max.
  • Seite 6 Helligkeitssensor: Messbereich: 0 Lux bis 150.000 Lux Auflösung: 0 bis 120 Lux: 1 Lux 121 bis 1.046 Lux: 2 Lux 1.047 bis 52.363 Lux: 63 Lux 52.364 Lux bis 150.000 Lux: 423 Lux Zur Beurteilung des Produkts hinsichtlich elektromagnetischer Verträglichkeit wurden folgende Normen herangezogen: Störaussendung: EN 60730-1:2000 Abschnitt EMV (23, 26, H23, H26) (Grenzwertklasse: B)

  • Seite 7: Aufbau Der Platine

    Aufbau der Platine 230 V AC-Modell Abb. 1 Kabelverbindung zum Niederschlagssensor im Gehäusedeckel Öffnung für Kabel Spannungsversorgung Federkraftklemme Spannungsversorgung (230 V AC), geeignet für Massivleiter bis 1,5 mm² oder feindrahtige Leiter Öffnung für Bus-Leitung Steckplatz für KNX-Klemme +/- Programmier-Taster zum Einlernen des Geräts Programmier-LED Stellschraube DCF77-Antenne...

  • Seite 8: 24 V Dc-Modell

    24 V DC-Modell Abb. 2 Steckplatz für Kabelverbindung zum Niederschlagssensor im Gehäusedeckel Federkraftklemme Spannungsversorgung (24 V DC/20 V AC), geeignet für Massivleiter bis 1,5 mm² oder feindrahtige Leiter Öffnung für Kabel Spannungsversorgung Öffnung für Bus-Leitung Steckplatz für KNX-Klemme +/- Programmier-Taster zum Einlernen des Geräts Programmier-LED Stellschraube DCF77-Antenne Kontroll-LED DCF77-Empfang...

  • Seite 9: Installation Und Inbetriebnahme

    Zustand und nach Abschluss aller Installations- und Inbetriebnahme- arbeiten und nur im dafür vorgesehenen Umfeld. Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsanleitung ist Elsner Elektronik nicht haftbar. Standort Wählen Sie eine Montageposition am Gebäude, wo Wind, Regen und Sonne un- gehindert von den Sensoren erfasst werden können.

  • Seite 10: Montage Des Halters

    lampen, Leuchtreklamen, Schaltnetzteile etc.) den Empfang des DCF-Signals stören oder unmöglich machen. Abb. 3 Die Wetterstation muss an einer senkrechten Wand (bzw. einem Mast) angebracht werden. Abb. 4 Die Wetterstation muss in der Querrichtung hori- zontal (waagerecht) montiert sein. Montage des Halters Die Wetterstation beinhaltet einen kombinierten Wand-/Masthalter.

  • Seite 11: Ansicht Der Rückwand Und Bohrplan

    Ansicht der Rückwand und Bohrplan Abb. 7a Bemaßung Gehäuserückseite mit Halter, technisch bedingte Abweichungen möglich Abb. 7b Bohrplan...

  • Seite 12: Vorbereitung Der Wetterstation

    Vorbereitung der Wetterstation Abb. 8 Der Deckel der Wetterstation mit dem Regensensor ist am unteren Rand rechts und links eingerastet (siehe Abb. 8). Nehmen Sie den Deckel von der Wetterstation ab. Gehen sie sorgfältig vor, um die Kabelverbindung zwischen der Platine im Unterteil und dem Regensensor im Deckel nicht abzureißen (beim 230 V AC-Modell gelötete Kabelver- bindung, beim 24 V DC-Modell Kabel mit Stecker).

  • Seite 13: Anbringen Der Wetterstation

    Anbringen der Wetterstation Schließen Sie das Gehäuse, indem Sie den Deckel über das Unterteil stülpen. Der Deckel muss rechts und links mit einem deutlichen „Klick“ einrasten. Abb. 9 Prüfen Sie ob Deckel und Unterteil richtig ver- rastet sind! Die Abbildung zeigt die geschlossene Wetterstation von unten.

  • Seite 14: Wartung

    Wartung Die Wetterstation sollte regelmäßig zweimal pro Jahr auf Verschmutzung überprüft und bei Bedarf gereinigt werden. Bei starker Verschmutzung kann der Windsensor funktions- unfähig werden, ständig eine Regenmeldung anliegen oder keine Sonne mehr erkannt werden. Zur Wartung und Reinigung sollte die Wetterstation sicherheits- halber immer vom Netzstrom getrennt werden (z.

  • Seite 15: Übertragungsprotokoll

    Übertragungsprotokoll Einheiten: Temperaturen in Grad Celsius Helligkeit in Lux Wind in Meter pro Sekunde Das DCF-Signal kann leicht gestört werden. Es ist möglich, dass für längere Zeit kein Funkuhrempfang vorhanden ist. Benutzen Sie daher die ausgegebene Uhrzeit nur zur Synchronisation einer parallel in Ihrem System laufenden Uhr. Hierzu sollte die Sekunde 0 benutzt werden.
  • Seite 16 Nr. Name Funktion EIS-Typ Flags Sonnenstand Azimut K L Ü Sonnenstand Elevation K L Ü Schaltausgang Sonne in Bereich 1 K L Ü Schaltausgang Sonne in Bereich 2 K L Ü Schaltausgang Sonne in Bereich 3 K L Ü Schaltausgang Sonne in Bereich 4 K L Ü...
  • Seite 17 Nr. Name Funktion EIS-Typ Flags Windstärke Grenzwert 2 Sollwert K L S Windstärke Grenzwert 2 Istwert K L Ü Windstärke Grenzwert 3 Sollwert K L S Windstärke Grenzwert 3 Istwert K L Ü Schaltausgang Windstärke K L Ü Grenzwert 1 Schaltausgang Windstärke K L Ü...
  • Seite 18 Nr. Name Funktion EIS-Typ Flags Schaltausgang Kalender- Zeitraum 2, K L Ü Zeitschaltuhr Sequenz 1 Einschaltuhrzeit Zeitraum 2, Kalender Schaltuhr K L S Sequenz 2 Ausschaltuhrzeit Zeitraum 2, Kalender Schaltuhr K L S Sequenz 2 Schaltausgang Kalender- Zeitraum 2, K L Ü Zeitschaltuhr Sequenz 2 Einschaltuhrzeit Zeitraum 3,...
  • Seite 19 Nr. Name Funktion EIS-Typ Flags Einschaltuhrzeit Dienstag 3 Wochen Schaltuhr K L S Ausschaltuhrzeit Dienstag 3 Wochen Schaltuhr K L S Einschaltuhrzeit Dienstag 4 Wochen Schaltuhr K L S Ausschaltuhrzeit Dienstag 4 Wochen Schaltuhr K L S Schaltausgang Wochen- Dienstag 1 K L Ü...
  • Seite 20 Nr. Name Funktion EIS-Typ Flags 124 Schaltausgang Wochen- Donnerstag 3 K L Ü Zeitschaltuhr 125 Schaltausgang Wochen- Donnerstag 4 K L Ü Zeitschaltuhr 126 Einschaltuhrzeit Freitag 1 Wochen Schaltuhr K L S 127 Ausschaltuhrzeit Freitag 1 Wochen Schaltuhr K L S 128 Einschaltuhrzeit Freitag 2 Wochen Schaltuhr K L S...
  • Seite 21 Nr. Name Funktion EIS-Typ Flags 154 Einschaltuhrzeit Sonntag 3 Wochen Schaltuhr K L S 155 Ausschaltuhrzeit Sonntag 3 Wochen Schaltuhr K L S 156 Einschaltuhrzeit Sonntag 4 Wochen Schaltuhr K L S 157 Ausschaltuhrzeit Sonntag 4 Wochen Schaltuhr K L S 158 Schaltausgang Wochen- Sonntag 1 K L Ü...
  • Seite 22 Nr. Name Funktion EIS-Typ Flags 189 ODER Logik 2 Schaltausgang K L Ü 190 ODER Logik 2 8 Bit Ausgang A K L Ü 191 ODER Logik 2 8 Bit Ausgang B K L Ü 192 ODER Logik 3 Schaltausgang K L Ü...

  • Seite 23: Einstellung Der Parameter

    Einstellung der Parameter Allgemeine Einstellungen Messwerte zyklisch senden alle 5 s … 2 h Datum und Uhrzeit werden gesetzt durch DCF-Signal und nicht gesendet • DCF-Signal und zyklisch gesendet • DCF-Signal und auf Anfrage gesendet • DCF-Signal und auf Anfrage + zyklisch gesendet •...

  • Seite 24: Standort

    Funktion der DCF-LED DCF-Takt anzeigen • immer Aus Zeitzone UTC-1 • UTC • UTC+1 • UTC+2 • UTC+3 Schaltausgänge zyklisch senden alle 5 s … 2 h Kommunikationsobjekt nicht - • bei Änderung - • bei Änderung Schaltausgang Nacht invertiert - • bei Änderung und zyklisch - • (Der Ausgang reagiert mit ca.
  • Seite 25 Wenn die Standortkoordinaten frei eingegeben werden: Die Standortangabe wird benötigt, um daraus mit Hilfe von Datum und Uhrzeit den Sonnenstand zu errechnen. Land Deutschland • Österreich • Schweiz • andere Länder Stadt • PLZ • Koordinaten 30 Städte in Deutschland 5 Städte in Österreich 4 Städte in der Schweiz 7 Städte anderer Länder...

  • Seite 26: Sonnenstand

    Sonnenstand Azimut und Elevation nicht - • zyklisch - • bei Änderung - • bei Änderung und zyklisch senden ab Änderung von 1 … 15 Grad in Bereich 1 / 2 / 3 / 4 / 5 nicht aktiv • aktiv...

  • Seite 27: Sonnenstand Bereich 1 / 2 / 3 / 4 / 5

    Sonnenstand Bereich 1 / 2 / 3 / 4 / 5 Wenn der Sonnenstand durch Himmelsrichtungen definiert wird: Definition des Sonnenstandes durch Himmelsrichtungen • Azimut und Elevation Himmelsrichtungen Ost • Süd Ost • Süd • Süd West • West Kommunikationsobjekt Schaltausgang (wie bei Schaltausgang Nacht) Sonne in Bereich 1 / 2 / 3 / 4 / 5 Winkel der Himmelsrichtungen:...
  • Seite 28 Wenn der Sonnenstand durch Azimut und Elevation definiert wird: Azimut von 0 … 360 Grad Azimut bis 0 … 360 Grad Elevation von 0 … 90 Grad Elevation bis 0 … 90 Grad Kommunikationsobjekt Schaltausgang (wie bei Schaltausgang Nacht) Sonne in Bereich 1 / 2 / 3 / 4 / 5 Sonnenrichtung (Azimut): Sonnenhöhe (Elevation): Markierter Bereich:...

  • Seite 29: Temperatur

    Temperatur Messwert nicht - • zyklisch - • bei Änderung - • bei Änderung und zyklisch senden ab Temperaturänderung von 0,5°C • 1°C • 2°C • 3°C • 4°C • 5°C Temperatur Offset in 0,1°C -50 … 50 Grenzwert 1 / 2 / 3 / 4 nicht aktiv •...

  • Seite 30: Temperatur Grenzwert 1 / 2 / 3 / 4

    Temperatur Grenzwert 1 / 2 / 3 / 4 Wenn der Grenzwert durch Parameter gesetzt wird: Grenzwert wird gesetzt durch Parameter Grenzwert in 0,1°C -300 … 800...
  • Seite 31 Wenn der Grenzwert durch ein Kommunikationsobjekt gesetzt wird, muss bei der Erstinbetriebnahme ein Grenzwert vorgegeben werden, der bis zur 1. Kommunikation eines neuen Grenzwerts gültig ist: Grenzwert wird gesetzt durch Kommunikationsobjekt Start Grenzwert in 0,1°C -300 … 800 gültig bis zur 1. Kommunikation...
  • Seite 32 Bei bereits in Betrieb genommener Wetterstation kann der zuletzt kommuni- zierte Grenzwert verwendet werden: Wurde einmal ein Grenzwert per Parameter oder über Kommunikationsobjekt gesetzt, dann bleibt bei dieser Einstellung der zuletzt eingestellte Grenzwert solange erhalten, bis ein neuer Grenzwert per Kommunikationsobjekt übertragen wird. Die zuletzt per Kommunikationsobjekte gesetzten Grenzwerte werden im EEPROM gespeichert, damit sie bei Spannungsausfall erhalten bleiben und bei Rückkehr der Netzspannung wieder zur Verfügung stehen.

  • Seite 33: Windstärke

    Windstärke Messwert nicht - • zyklisch - • bei Änderung - • bei Änderung und zyklisch senden ab Windstärkeänderung von 1 m/s … 4 m/s Grenzwert 1 / 2 / 3 nicht aktiv • aktiv Senden und rücksetzen des max. nicht freigeben •...

  • Seite 34: Windstärke Grenzwert 1 / 2 / 3

    Windstärke Grenzwert 1 / 2 / 3 Grenzwert / Startgrenzwert in 0,1 m/s 0 … 350 Hysterese des Grenzwertes in 0,1 m/s 0 … 250 Alle anderen Parameter entsprechen denen der Temperatur Grenzwerte (siehe dort).

  • Seite 35: Helligkeit

    Helligkeit Messwert nicht - • zyklisch - • bei Änderung - • bei Änderung und zyklisch senden ab Änderung in % 1 … 50 Grenzwert 1 / 2 / 3 nicht aktiv • aktiv...

  • Seite 36: Helligkeit Grenzwert 1 / 2 / 3

    Helligkeit Grenzwert 1 / 2 / 3 Grenzwert / Startgrenzwert in klx 1 … 99 Hysterese des Grenzwertes in klx 0 … 99 Alle anderen Parameter entsprechen denen der Temperatur Grenzwerte (siehe dort).

  • Seite 37: Dämmerung

    Dämmerung Grenzwert 1 / 2 / 3 nicht aktiv • aktiv...

  • Seite 38: Dämmerung Grenzwert 1 / 2 / 3

    Dämmerung Grenzwert 1 / 2 / 3 Grenzwert / Startgrenzwert in lux 1 … 1000 Hysterese des Grenzwertes in lux 0 … 1000 Alle anderen Parameter entsprechen denen der Temperatur Grenzwerte (siehe dort).

  • Seite 39: Kalender-Zeitschaltuhr

    Kalender-Zeitschaltuhr Zeitraum 1 / 2 / 3 nicht aktiv • aktiv...

  • Seite 40: Kalenderuhr Zeitraum 1 / 2 / 3

    Kalenderuhr Zeitraum 1 / 2 / 3 von: Monat Januar … Dezember 1 … 29 / 1 … 30 / 1 … 31 (je nach Monat) bis einschließlich: Monat Januar … Dezember 1 … 29 / 1 … 30 / 1 … 31 (je nach Monat) Sequenz 1 nicht aktiv •...

  • Seite 41: Kalenderuhr Zeitraum 1 / 2 / 3, Sequenz 1 / 2

    Kalenderuhr Zeitraum 1 / 2 / 3, Sequenz 1 / 2 Einstellen der Schaltzeiten über Parameter • Kommunikationsobjekte Einschalt-Uhrzeit 0 … 23 Stunden Einschalt-Uhrzeit 0 … 59 Minuten Ausschalt-Uhrzeit 0 … 23 Stunden Ausschalt-Uhrzeit 0 … 59 Minuten Senden des Kommunikationsobjektes (wie bei Schaltausgang Nacht) Schaltausgang Zeitraum 1 / 2 / 3, Sequenz 1 / 2...

  • Seite 42: Wochen-Zeitschaltuhr

    Wochen-Zeitschaltuhr Montag … Sonntag nicht aktiv • aktiv Es werden immer alle 4 Sequenzen des gewählten Tages miteinander aktiviert.
  • Seite 43 Wochenuhr Mo, Di, Mi, Do, Fr, Sa, So 1 … 4 Einstellen der Schaltzeiten über Parameter • Kommunikationsobjekte Einschalt-Uhrzeit 0 … 23 Stunden Einschalt-Uhrzeit 0 … 59 Minuten Ausschalt-Uhrzeit 0 … 23 Stunden Ausschalt-Uhrzeit 0 … 59 Minuten Die Sequenz 1 / 2 / 3 / 4 soll der nicht zugewiesen werden •...
  • Seite 44 Verwendung der Wochenuhr: Das Kommunikationsobjekt „Wochenschaltuhr ODER 1/2/3/4“ Die Sequenz 1-Schaltzeiten aller Wochentage werden über das ODER-Logik-Gatter „Sequenz 1“ verknüpft und können als Kommunikationsobjekt „Wochenschaltuhr 1“ für eigene Logik-Verknüpfungen verwendet werden. Sequenz 1 Montag Sequenz 1 Dienstag Sequenz 1 Mittwoch Sequenz 1 ODER Wochenschaltuhr ODER 1 Donnerstag Sequ.
  • Seite 45 UND Logik 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 1. / 2. / 3. / 4. Eingang nicht verwenden • sämtliche Schalt- ereignisse, die die Wetterstation zur Verfügung stellt (siehe „Verknüpfungs- eingänge der UND Logik“) Logikausgang sendet nicht •...
  • Seite 46 Wenn der Logikausgang zwei 8 Bit-Objekte sendet: Logikausgang sendet zwei 8 Bit-Objekte wenn Logik = 1 ! Objekt A Wert 0 … 255 wenn Logik = 0 ! Objekt A Wert 0 … 255 wenn Logik = 1 ! Objekt B Wert 0 …...

  • Seite 47: Verknüpfungseingänge Der Und Logik

    Sonne im Bereich 1 ein 1 Bit-Objekt auf das Beschattungsobjekt der Ausgang Helligkeit Grenzwert 1 sendet Aktoren oder Komm.Obj. Logik 1 inv. zwei 8 Bit-Objekte für Position Hohe/Lamelle Wind Grenzwert 1 inv. oder Szenenabruf • Sonne im Bereich 1: Beschreibt den Sonnenstand für den Beschattet wird. •...
  • Seite 48 Kalenderschaltuhr 3. Zeitraum Nr. 1 Kalenderschaltuhr 3. Zeitraum Nr. 1 invertiert Kalenderschaltuhr 3. Zeitraum Nr. 2 Kalenderschaltuhr 3. Zeitraum Nr. 2 invertiert Kommunikationsobjekt Logikeingang 1 Kommunikationsobjekt Logikeingang 1 invertiert Kommunikationsobjekt Logikeingang 2 Kommunikationsobjekt Logikeingang 2 invertiert Kommunikationsobjekt Logikeingang 3 Kommunikationsobjekt Logikeingang 3 invertiert Kommunikationsobjekt Logikeingang 4 Kommunikationsobjekt Logikeingang 4 invertiert Kommunikationsobjekt Logikeingang 5...
  • Seite 49 Wind Grenzwert 3 Wind Grenzwert 3 invertiert Wochenschaltuhr Montag 1 Wochenschaltuhr Montag 1 invertiert Wochenschaltuhr Montag 2 Wochenschaltuhr Montag 2 invertiert Wochenschaltuhr Montag 3 Wochenschaltuhr Montag 3 invertiert Wochenschaltuhr Montag 4 Wochenschaltuhr Montag 4 invertiert Wochenschaltuhr Dienstag 1 Wochenschaltuhr Dienstag 1 invertiert Wochenschaltuhr Dienstag 2 Wochenschaltuhr Dienstag 2 invertiert Wochenschaltuhr Dienstag 3...

  • Seite 50: Oder Logik

    Wochenschaltuhr Samstag 4 Wochenschaltuhr Samstag 4 invertiert Wochenschaltuhr Sonntag 1 Wochenschaltuhr Sonntag 1 invertiert Wochenschaltuhr Sonntag 2 Wochenschaltuhr Sonntag 2 invertiert Wochenschaltuhr Sonntag 3 Wochenschaltuhr Sonntag 3 invertiert Wochenschaltuhr Sonntag 4 Wochenschaltuhr Sonntag 4 invertiert Wochenschaltuhr ODER 1 Wochenschaltuhr ODER 1 invertiert Wochenschaltuhr ODER 2 Wochenschaltuhr ODER 2 invertiert Wochenschaltuhr ODER 3...

  • Seite 51: Verknüpfungseingänge Der Oder Logik

    ODER Logik 1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 Alle Parameter der ODER Logik entsprechen denen der UND Logik. Verknüpfungseingänge der ODER Logik Die Verknüpfungseingänge der ODER Logik entsprechen denen der UND Logik. Zusätzlich stehen der ODER Logik die folgenden Eingänge zur Verfügung: UND Logik Ausgang 1 UND Logik Ausgang 1 invertiert...
  • Seite 52 Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Herdweg 4 75391 Gechingen Deutschland Tel.: +49 (0) 70 56/93 97-0 Fax: +49 (0) 70 56/93 97-20 info@elsner-elektronik.de http://www.elsner-elektronik.de...
