elsner elektronik Suntracer KNX sl basic Installationshinweise Seite 9

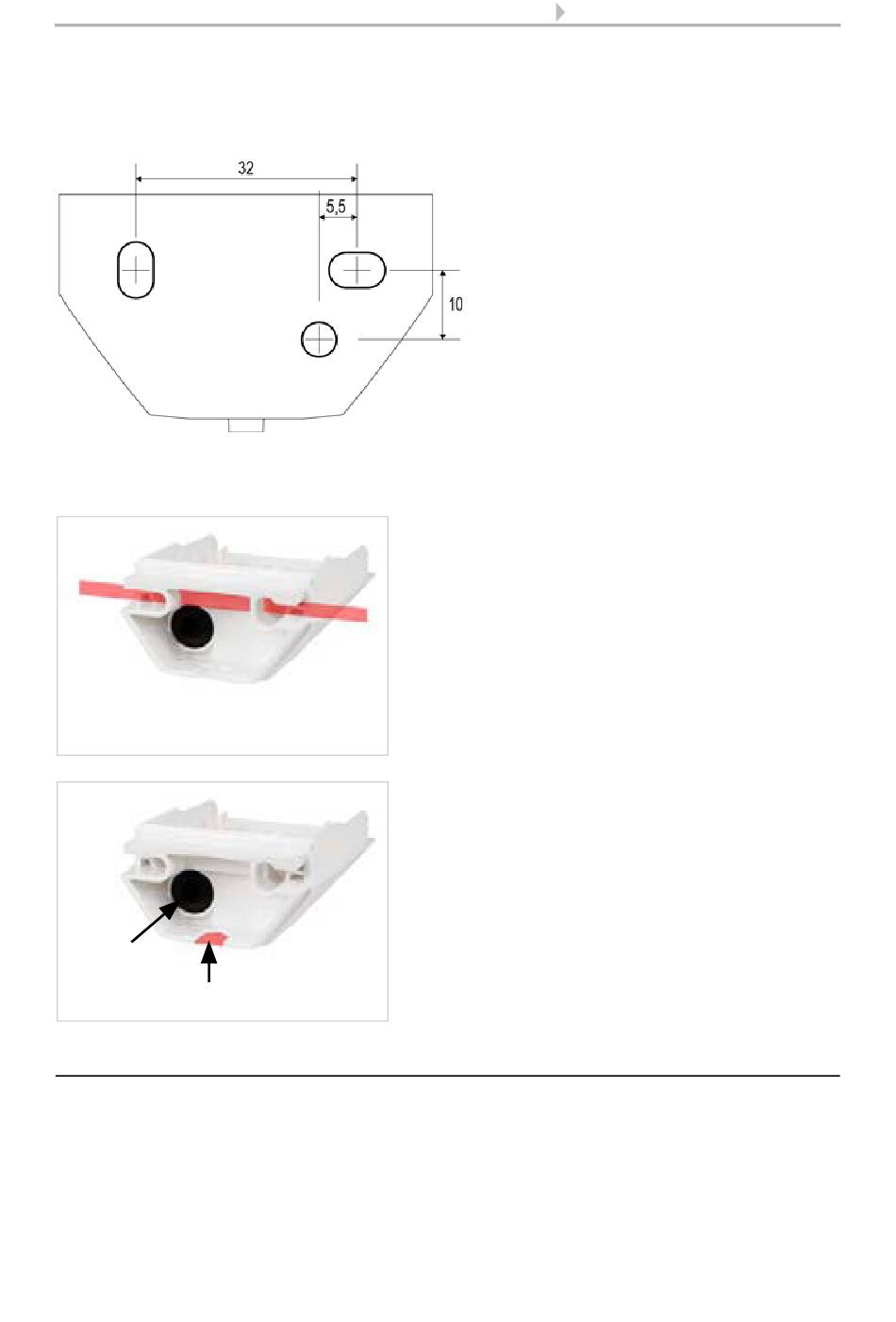

Bohrschema
ACHTUNG! Ausdruck Datenblatt nicht in Originalgröße! Der Lieferung liegt ein sepa-
rater, maßstabsgerechter Bohrplan bei, der als Schablone verwendet werden kann.
A
Mastmontage
Das Gerät wird mit dem beiliegenden Edelstahl-Montageband am Mast montiert.
Gummi-
dichtung
Kabeldurchführung
2.4.3. Anschluss
Die Anschlussklemme befindet sich im Gehäuseunterteil.
Wetterstation Suntracer KNX sl basic • Stand: 08.07.2015 • Technische Änderungen und Irrtümer vorbehalten.
9
B
C
Abb. 12
Führen Sie das Montageband durch die Ösen
im Gehäuseunterteil.
Abb. 13
Brechen Sie die Kabeldurchführung aus.
Führen Sie das Anschlusskabel durch die
Gummidichtung.
Installation und Inbetriebnahme
Abb. 11
Maße in mm. Technisch bedingte
Abweichungen möglich
A/B 2× Langloch 8 mm × 5,5 mm
C Position des Kabeldurchlasses
(Gummidichtung) im Gehäuse
