Inhaltszusammenfassung für elsner elektronik P04/3-RS485

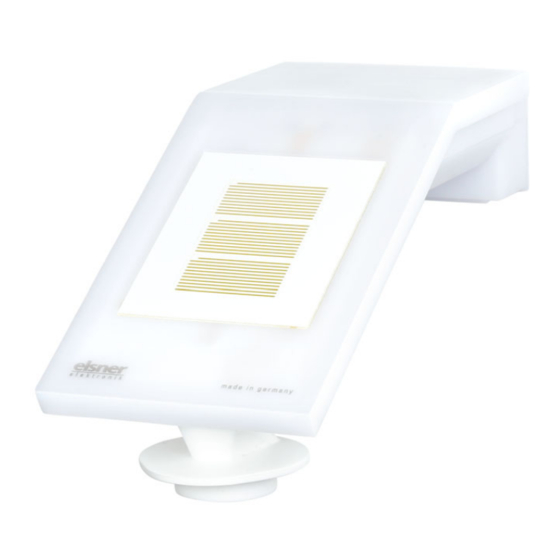

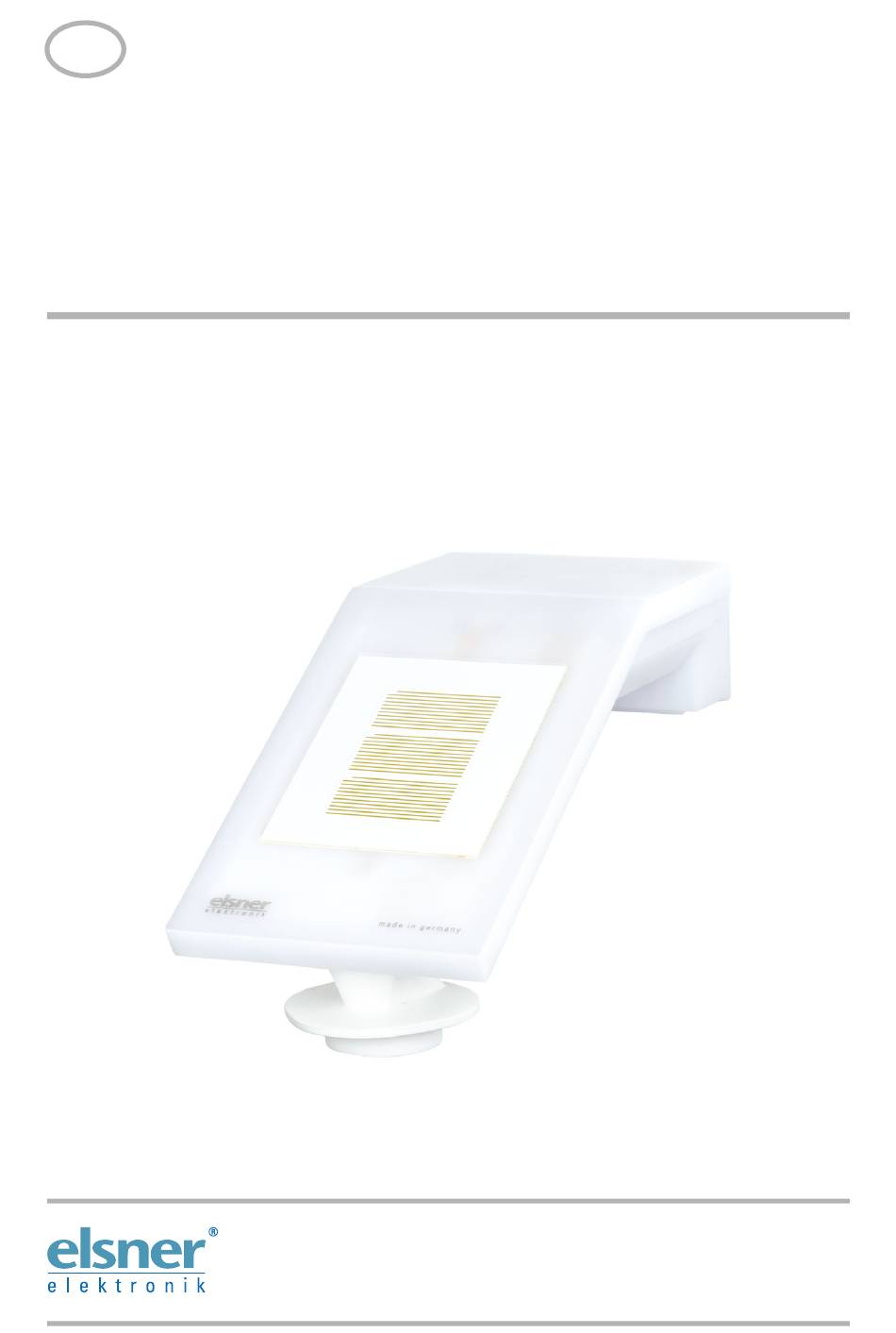

- Seite 1 P04/3-RS485 Wetterstationen Artikelnummern 30152 P04/3-RS485-GPS 30153 P04/3-RS485-CET 30154 P04/3-RS485 basic Installation und Einstellung...
-
Seite 3: Inhaltsverzeichnis
Übertragungsprotokoll ................. 4 4.1. Protokoll P04/3-RS485-GPS ..................5 4.2. Protokoll P04/3-RS485-CET ..................6 4.3. Protokoll P04/3-RS485 basic ..................7 Elsner Elektronik GmbH • Sohlengrund 16 • 75395 Ostelsheim • Deutschland Wetterstation P04/3-RS485 Stand: 09.06.2022 • Technische Änderungen vorbehalten. Irrtümer vorbehalten. -
Seite 4: Zeichenerklärungen Für Dieses Handbuch
Zeichenerklärungen Dieses Handbuch unterliegt Änderungen und wird an neuere Software-Versionen ange- passt. Den Änderungsstand (Software-Version und Datum) finden Sie in der Fußzeile des Inhaltsverzeichnis. Wenn Sie ein Gerät mit einer neueren Software-Version haben, schauen Sie bitte auf www.elsner-elektronik.de im Menübereich „Service“, ob eine aktuellere Handbuch- Version verfügbar ist. -
Seite 5: Sicherheits- Und Gebrauchshinweise
Die Wetterstation sendet einmal pro Sekunde die aktuell erfassten Wetterdaten, Datum und Uhrzeit. Diese Daten können mit einem Endgerät wie SPS, PC oder MC ausgewer- tet werden. Die P04/3-RS485 hat 2 Anschlüsse für Datenausgabe (A/B) und 2 zur Spannungsversorgung (24 V DC). -
Seite 6: Hinweise Zur Inbetriebnahme
Stoppbit: 1 Parität: keine Die Prüfsumme wird durch Addition aller gesendeten Bytes (ohne Prüfsumme) berech- net. Einheiten: Temperaturen in Grad Celsius Sonne in Kilolux Tageslicht in Lux Wind in Meter/Sekunde Wetterstation P04/3-RS485 • Stand: 09.06.2022 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 7: Protokoll P04/3-Rs485-Gps
UTC Zeit Sekunde, Einerstelle 0 / 1 GPS-Meldung Azimuth/Elevation/Länge/Breite (1 = OK, 0 = nicht OK) 0 … 3 Azimut in °, Hunderterstelle 0 … 9 Azimut in °, Zehnerstelle Wetterstation P04/3-RS485 • Stand: 09.06.2022 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 8: Protokoll P04/3-Rs485-Cet
0 … 9 Sonne West in kLux, Einerstelle 0 … 9 Sonne Ost in kLux, Zehnerstelle 0 … 9 Sonne Ost in kLux, Einerstelle J / N Lux Dämmerung Meldung Wetterstation P04/3-RS485 • Stand: 09.06.2022 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 9: Protokoll P04/3-Rs485 Basic
0 … 9 Außentemperatur in °C, Zehntelstelle 0 … 9 Sonne Süd in kLux, Zehnerstelle 0 … 9 Sonne Süd in kLux, Einerstelle 0 … 9 Sonne West in kLux, Zehnerstelle Wetterstation P04/3-RS485 • Stand: 09.06.2022 • Technische Änderungen und Irrtümer vorbehalten. - Seite 10 Wind in m/s, Zehntelstelle J / N Regenmeldung 0 … 9 Prüfsumme Tausenderstelle 0 … 9 Prüfsumme Hunderterstelle 0 … 9 Prüfsumme Zehnerstelle 0 … 9 Prüfsumme Einerstelle 0x03 Ende-Kennung Wetterstation P04/3-RS485 • Stand: 09.06.2022 • Technische Änderungen und Irrtümer vorbehalten.
-
Seite 12: Fragen Zum Produkt
Fragen zum Produkt? Den technischen Service von Elsner Elektronik erreichen Sie unter Tel. +49 (0) 70 33 / 30 945-250 oder service@elsner-elektronik.de Folgende Informationen benötigen wir zur Bearbeitung Ihrer Service-Anfrage: • Gerätetyp (Modellbezeichnung oder Artikelnummer) • Beschreibung des Problems •...
