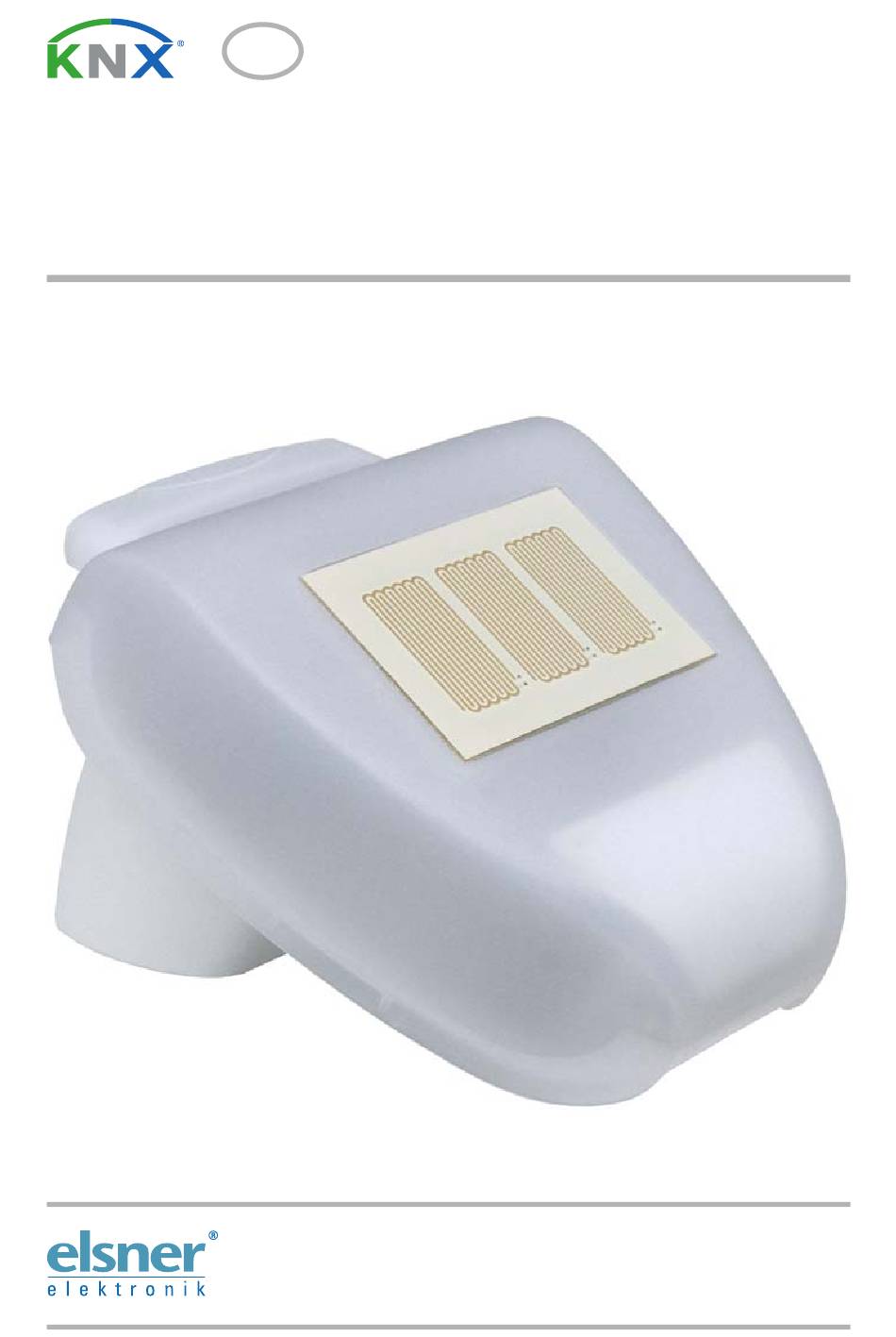

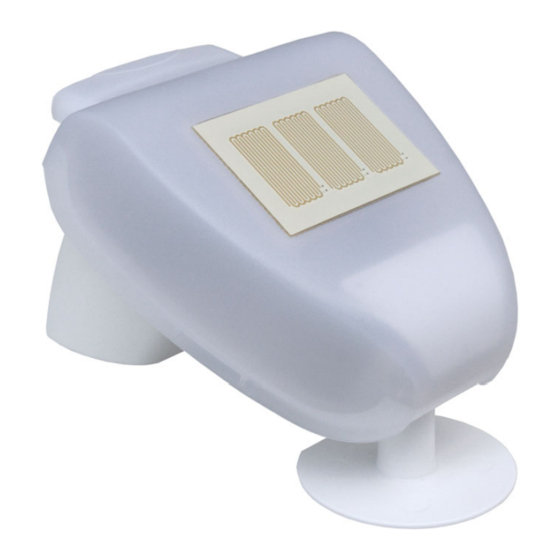

- Seite 1 Suntracer KNX basic Wetterstation Technische Daten und Installationshinweise Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Herdweg 7 D – 75391 Gechingen Tel. +49 (0) 70 56 / 93 97-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 56 / 93 97-20 www.elsner-elektronik.de...
-
Seite 2: Technische Daten
Betriebsspannung Erhältlich für 230 V AC oder für 24 V DC (20 V AC). Ein passendes Netzgerät für 20 V AC kann bei Elsner Elektronik bezogen werden. Wetterstation Suntracer KNX basic • Stand: 12.01.2011 • Technische Änderungen und Irrtümer vorbehalten. - Seite 3 EN 60730-1:2000 Abschnitt EMV (23, 26, H23, H26) • EN 50090-2-2:1996-11 + A1:2002-01 • EN 61000-6-1:2004 Das Produkt wurde von einem akkreditierten EMV-Labor entsprechend den oben ge- nannten Normen überprüft. Wetterstation Suntracer KNX basic • Stand: 12.01.2011 • Technische Änderungen und Irrtümer vorbehalten.
-
Seite 4: Hinweise Zur Installation
Wetterstation darf nicht durch den Baukörper oder zum Beispiel Bäume abgeschattet werden. Unter der Wetterstation muss mindestens 60 cm Freiraum belassen werden, um eine korrekte Windmessung zu ermöglichen und bei Schneefall ein Einschneien zu verhindern. Wetterstation Suntracer KNX basic • Stand: 12.01.2011 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 5: Montage Der Wetterstation
Klebestreifen an der Gehäuserückseite befestigt. Befestigen Sie den Halter senkrecht an Wand oder Mast. Abb. 3 Bei Wandmontage: ebene Seite zur Wand, halb- Steg mondförmiger Steg nach oben. Wetterstation Suntracer KNX basic • Stand: 12.01.2011 • Technische Änderungen und Irrtümer vorbehalten. - Seite 6 Dachvorsprung hervor. Sonne kann un- gehindert auf die Sensoren einwirken. Abb. 7 Beispiel für den Einsatz des Gelenk-Auslegers: Montage an einem Mast mit Schneckengewin- de-Schellen Wetterstation Suntracer KNX basic • Stand: 12.01.2011 • Technische Änderungen und Irrtümer vorbehalten.
-
Seite 7: Ansicht Der Rückwand Und Bohrplan
2.2.2. Ansicht der Rückwand und Bohrplan Abb. 8 a+b Bohrplan. Bemaßung Gehäuserück- seite mit Halter, Maße in mm. Technisch bedingte Abweichungen möglich. Langloch 7,5 x 5 mm Wetterstation Suntracer KNX basic • Stand: 12.01.2011 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 8: Vorbereitung Der Wetterstation
Unterseite der Wetterstation und schließen Spannung L/N und Bus +/- an die dafür vorgesehenen Klemmen an. Beim 24V-Gerät muss das Verbindungskabel zwischen Deckel und Platine eingesteckt sein. Wetterstation Suntracer KNX basic • Stand: 12.01.2011 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 9: Aufbau Der Platine
20 V AC), geeignet für Massiv- leiter bis 1,5 mm² oder fein- drahtige Leiter Öffnung für Kabel Span- nungsversorgung Öffnung für Bus-Leitung KNX-Klemme +/- Programmier-Taster zum Ein- lernen des Geräts Programmier-LED Wetterstation Suntracer KNX basic • Stand: 12.01.2011 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 10: Anbringen Der Wetterstation
Anlegen der Versorgungsspannung ausgegeben werden. Nach dem Anlegen der Hilfsspannung befindet sich das Gerät 5 Sekunden lang in der Initialisierungsphase. In dieser Zeit kann keine Information über den Bus empfangen werden. Wetterstation Suntracer KNX basic • Stand: 12.01.2011 • Technische Änderungen und Irrtümer vorbehalten. -
Seite 11: Wartung Des Sensors
Bedarf gereinigt werden. Bei starker Verschmutzung kann der Sensor funktionsunfähig werden. Zur Wartung und Reinigung sollte das Gerät sicherheitshalber immer vom Netzstrom getrennt werden (z. B. Sicherung aus- schalten/entfernen). Wetterstation Suntracer KNX basic • Stand: 12.01.2011 • Technische Änderungen und Irrtümer vorbehalten.
