D

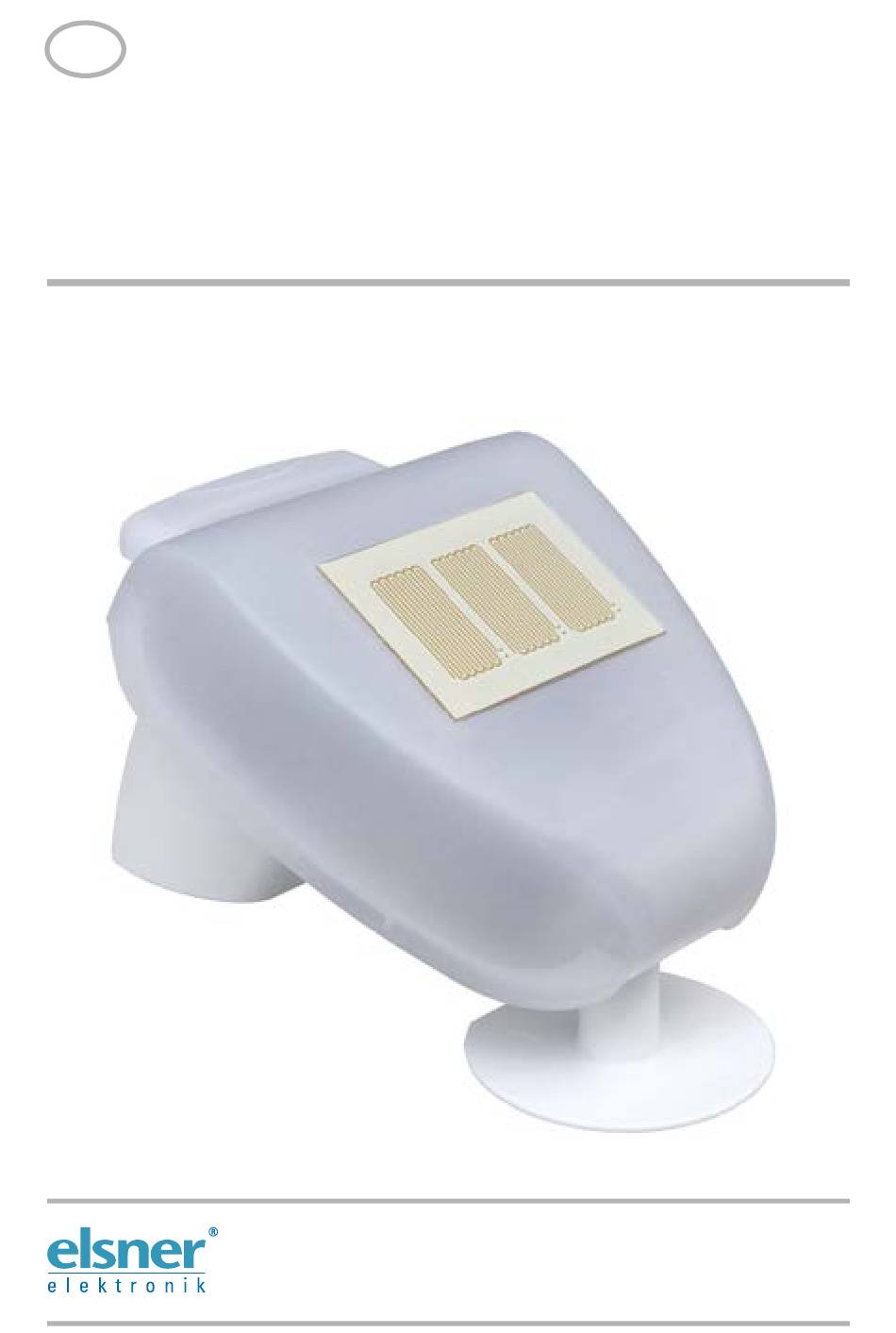

P03/3-RS485-WAGO
Wetterstation mit RS485-Schnittstelle
Technische Daten und Installationshinweise
Artikelnummer 30144
Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik
Herdweg 7
D – 75391 Gechingen
Deutschland
Tel. +49 (0) 70 56 / 93 97-0
Fax +49 (0) 70 56 / 93 97-20
info@elsner-elektronik.de
www.elsner-elektronik.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für elsner elektronik P03/3-RS485-WAGO

Inhaltszusammenfassung für elsner elektronik P03/3-RS485-WAGO

  • Seite 1 P03/3-RS485-WAGO Wetterstation mit RS485-Schnittstelle Technische Daten und Installationshinweise Artikelnummer 30144 Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Herdweg 7 D – 75391 Gechingen Tel. +49 (0) 70 56 / 93 97-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 56 / 93 97-20...

  • Seite 2: Technische Daten

    Wenn das GPS-Signal nicht empfangen werden kann, erfolgt die Datenausgabe alle 3,35 Sekunden. Die P03/3-RS485-WAGO hat vier Anschlüsse, die Datenausgabe erfolgt an den Klem- men A und B. Die Klemmen 1 und 2 sind für die Spannungsversorgung vorgesehen (24 V DC).

  • Seite 3: Hinweise Zur Installation

    Betrieb nicht mehr gewährleistet ist. Das Gerät ist ausschließlich für den sachgemäßen Gebrauch bestimmt. Bei jeder un- sachgemäßen Änderung oder Nichtbeachten der Bedienungsanleitung erlischt jegli- cher Gewährleistungs- oder Garantieanspruch. Wetterstation P03/3-RS485-WAGO • Stand: 14.07.2014 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 4 Leuchtreklamen, Schaltnetzteile etc.) können den Empfang des GPS-Signals stören oder unmöglich machen. Abb. 1 Die Wetterstation muss unterhalb, seitlich, und frontal mindestens 60 cm Abstand zu an- deren Elementen (Baukörper, Konstruktions- teile usw.) haben. 60 cm Wetterstation P03/3-RS485-WAGO • Stand: 14.07.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 5: Montage Des Sensors

    2.3.1. Montage des Halters Der Sensor beinhaltet einen kombinierten Wand-/Masthalter, der bei Lieferung mit Kle- bestreifen an der Gehäuserückseite befestigt ist. Befestigen Sie den Halter senkrecht an Wand oder Mast. Wetterstation P03/3-RS485-WAGO • Stand: 14.07.2014 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 6 Der Sensor lässt sich durch die Kugelgelenke in die optimale Position drehen. Abb. 8 Beispiel für den Einsatz eines Auslegers: Durch den Gelenk-Ausleger ragt der Sensor un- ter dem Dachvorsprung hervor. Wetterstation P03/3-RS485-WAGO • Stand: 14.07.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 7: Ansicht Der Rückwand Und Bohrplan

    Montage an einem Mast mit Schneckengewin- de-Schellen 2.3.2. Ansicht der Rückwand und Bohrplan Abb. 10 a+b Bohrplan. Bemaßung Gehäuserück- seite mit Halter, Maße in mm. Technisch bedingte Abweichungen möglich. Langloch 7,5 x 5 mm Wetterstation P03/3-RS485-WAGO • Stand: 14.07.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 8: Vorbereitung Des Sensors

    Sie Spannung und Datenkabel an die dafür vorgesehenen Klemmen an. Der Anschluss erfolgt mit handelsüblichem Telefonkabel (J-Y(ST)Y 2 × 2 × 0,8). Das Verbindungskabel zwischen Deckel und Platine muss eingesteckt sein. Wetterstation P03/3-RS485-WAGO • Stand: 14.07.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 9: Aufbau Der Platine

    3) Kontroll-LED GPS-Empfang 2.3.5. Anbringen des Geräts Schließen Sie das Gehäuse, indem Sie den Deckel über das Unterteil stülpen. Der De- ckel muss rechts und links mit einem deutlichen „Klick“ einrasten. Wetterstation P03/3-RS485-WAGO • Stand: 14.07.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 10: Wartung Der Wetterstation

    2.4.1. Wartung der Wetterstation WARNUNG! Verletzungsgefahr durch automatisch bewegte Komponenten! Durch die Automatiksteuerung können Anlagenteile anlaufen und Personen in Gefahr bringen. • Gerät zur Wartung und Reinigung immer vom Strom trennen. Wetterstation P03/3-RS485-WAGO • Stand: 14.07.2014 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 11: Übertragungsprotokoll

    Sonne West 2. Zahl (Einer) SoO: 1.Zahl Sonne Ost 1. Zahl (Zehner) SoO: 2. Zahl Sonne Ost 2. Zahl (Einer) Dämmerung Dämmerung: J = Ja; N = Nein < 10 lx Wetterstation P03/3-RS485-WAGO • Stand: 14.07.2014 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 12 Prüfsumme: 1. Zahl Prüfsumme 1. Zahl (Tausender) Prüfsumme: 2. Zahl Prüfsumme 2. Zahl (Hunderter) Prüfsumme: 3.Zahl Prüfsumme 3. Zahl (Zehner) Prüfsumme: 4. Zahl Prüfsumme 4. Zahl (Einer) Endekennung Endekennung 0x03 Wetterstation P03/3-RS485-WAGO • Stand: 14.07.2014 • Technische Änderungen und Irrtümer vorbehalten.
