Wandmontage
Verwenden Sie Befestigungsmaterial (Dübel, Schrauben), dass für den Untergrund ge-
eignet ist.
Langlöcher
Kabeldurchführung
Gummi-
dichtung
Wetterstation Suntracer KNX sl basic • Stand: 08.07.2015 • Technische Änderungen und Irrtümer vorbehalten.
8 Installation und Inbetriebnahme

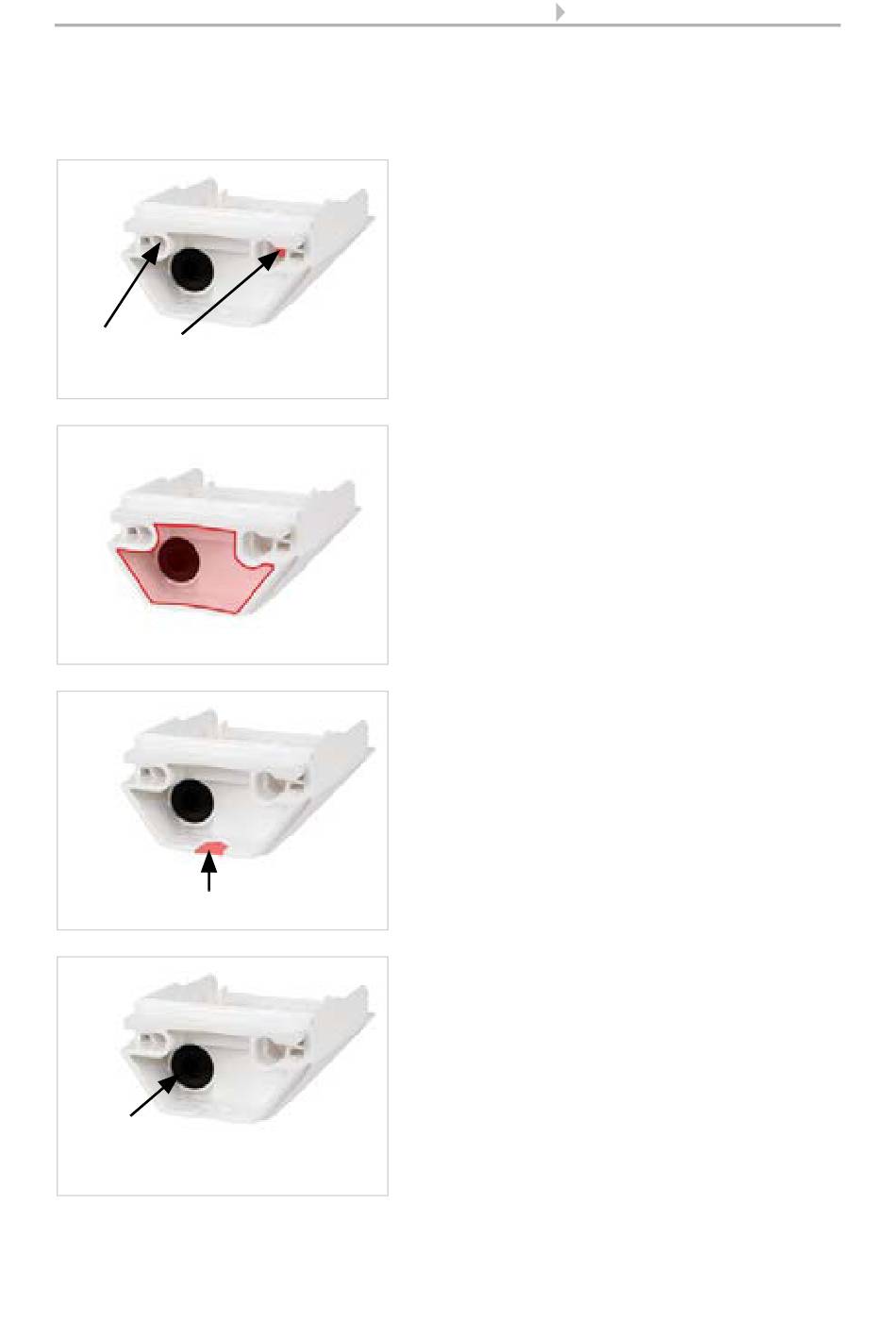

Abb. 8
Das Gerät wird mit zwei Schrauben montiert.
Brechen Sie die beiden Langlöcher im Gehäu-
seunterteil aus.
Abb. 9 a+b
a) Wenn das Anschlusskabel verdeckt ins-
talliert werden soll, muss das Kabel im
Bereich der Gehäuserückseite aus der
Wand kommen (markierter Bereich).
b) Wenn das Anschlusskabel aufputz verlegt
ist, wird die Kabeldurchführung ausge-
brochen. Das Kabel wird dann an der Ge-
häuseunterseite ins Gerät geführt.
Abb. 10
Führen Sie das Anschlusskabel durch die
Gummidichtung.
