Aufbau der Platine

230 V AC-Modell

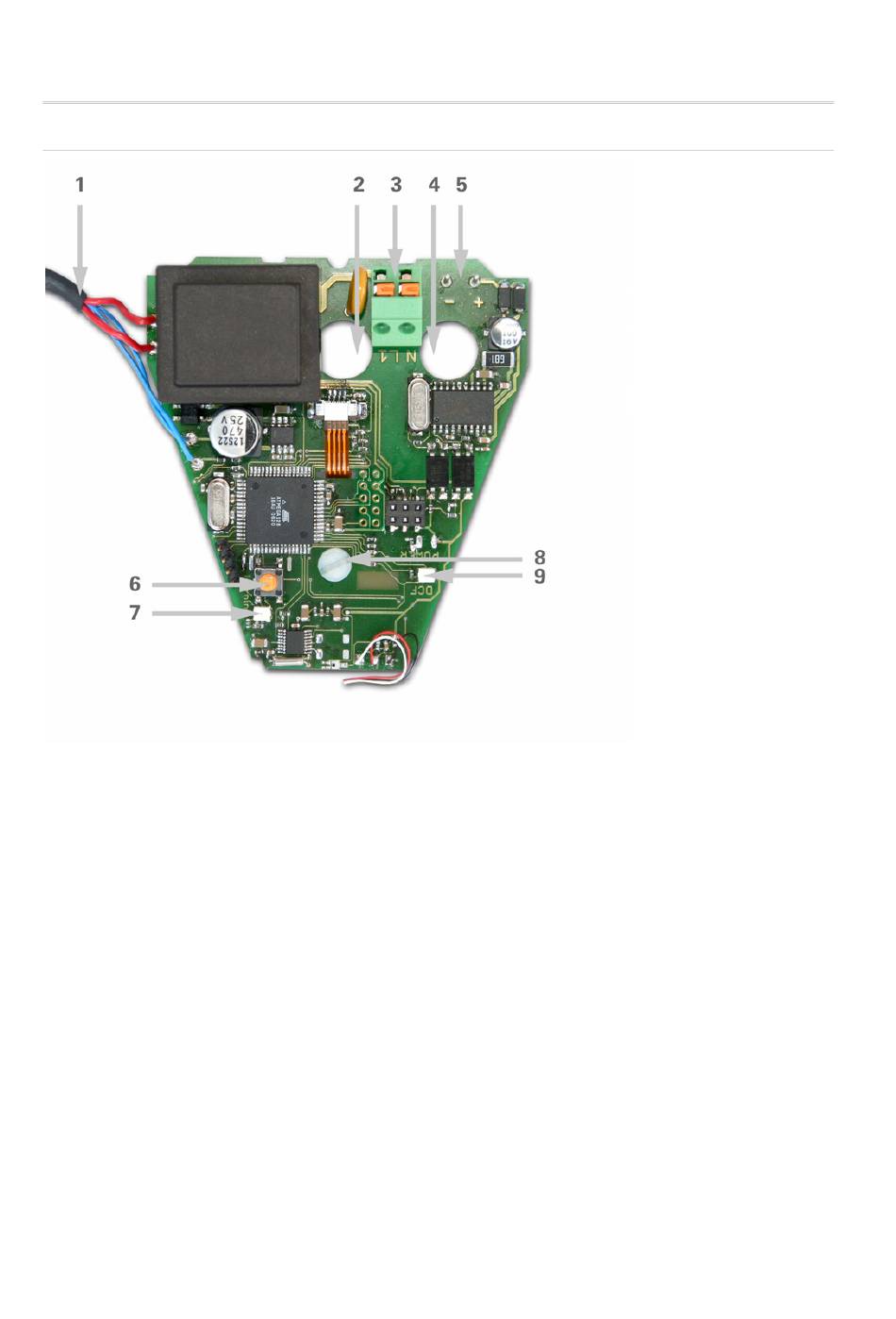

Abb. 1
1 Kabelverbindung zum Niederschlagssensor im Gehäusedeckel
2 Öffnung für Kabel Spannungsversorgung
3 Federkraftklemme Spannungsversorgung (230 V AC), geeignet für Massivleiter
bis 1,5 mm² oder feindrahtige Leiter
4 Öffnung für Bus-Leitung
5 Steckplatz für KNX-Klemme +/-
6 Programmier-Taster zum
7 Programmier-LED
8 Stellschraube DCF77-Antenne
9 Kontroll-LED DCF77-Empfang
6
Einlernen des Geräts
