10 Installation und Inbetriebnahme

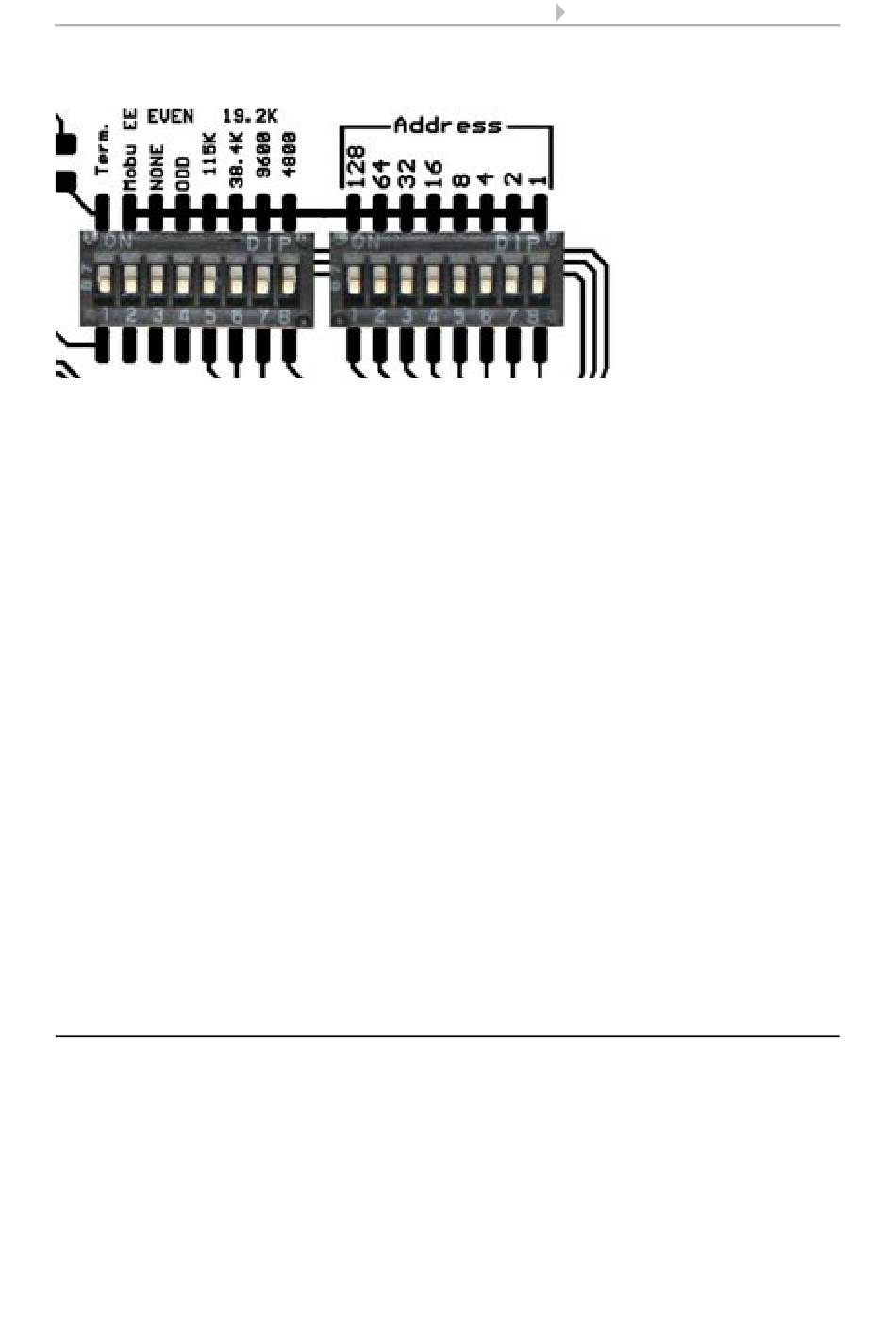

Abb. 13: Detailansicht Dipschalter
Stehen alle Dipschalter in der OFF-Position (Liefereinstellung) sind folgende Parameter
eingestellt:
Adresse:1
Baudrate: 19200
Parität: Even
Terminierung:Aus
Einstellen der Slaveadresse:
Die Slaveadresse wird am 8-Bit Dipschalter „Address" eingestellt. Stehen alle Schalter
auf OFF, ist Adresse 1 gewählt. Adresse 0 ist für Broadcast Informationen reserviert,
Adressen größer 247 sind ungültig.
Die Kodierung der Adresse erfolgt binär. So müssen zum Beispiel für die Adresse 47
die Schalter 1, 2, 3, 4 und 6 auf ON gestellt werden.
Schnittstellenparameter:
Die Schnittstellenparameter werden am zweiten 8-Bit Dipschalter eingestellt. Stehen
die ersten 4 Schalter auf OFF, ist eine Übertragungsgeschwindigkeit von 19.200 Baud
eingestellt. Wird einer dieser Schalter auf ON gestellt, gilt die entsprechende Baudrate.
Parity: Sind die beiden Schalter „ODD" und „NONE" auf OFF, gilt EVEN Parity. Nur
„ODD" oder „NONE" schaltet die entsprechende Paritätsprüfung ein.
Schalter „Mobu EE": ohne Funktion
Schalter „Term.": Busterminierung 124 Ohm
2.3.5. Anbringen des Geräts
Schließen Sie das Gehäuse, indem Sie den Deckel über das Unterteil stülpen. Der De-
ckel muss rechts und links mit einem deutlichen „Klick" einrasten.
