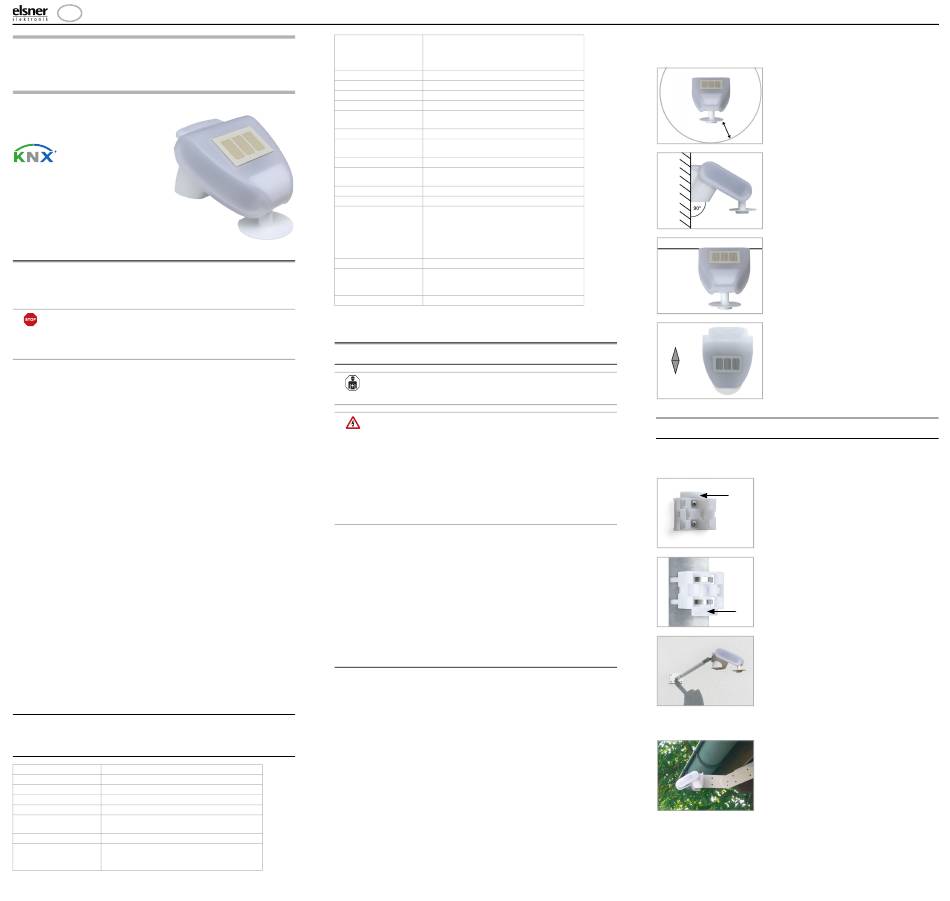

Suntracer KNX-GPS light
Wetterstation
Technische Daten und Installationshinweise
Artikelnummern
3090 (230 V AC),
3094 (20...32 V DC)
1. Beschreibung
Die Wetterstation Suntracer KNX-GPS light misst Temperatur, Windge-
schwindigkeit und Helligkeit. Sie erkennt Niederschlag und empfängt das GPS-Si-
gnal für Zeit und Standort. Zusätzlich wird die genaue Position der Sonne (Azimut
und Elevation) aus Standortkoordinaten und Zeitpunkt errechnet.
ACHTUNG
Die Sonnenstandsberechnung ist für den Bereich UTC -1...+3
optimiert. Das Gerät sollte darum nur in Europa eingesetzt werden. Für
andere Zeitzonen verwenden Sie bitte die Wetterstation
Suntracer KNX-GPS.
Alle Werte können zur Steuerung grenzwertabhängiger Schaltausgänge verwen-
det werden. Über UND-Logik-Gatter und ODER-Logik-Gatter lassen sich die Zu-
stände verknüpfen. Im kompakten Gehäuse des Suntracer KNX-GPS light sind
Sensorik, Auswerteelektronik und die Elektronik der Bus-Ankopplung unterge-
bracht.
Funktionen:
• Helligkeit und Sonnenstand: Die aktuelle Lichtstärke wird durch einen
Sensor gemessen. Zugleich errechnet der Suntracer KNX-GPS light die
Position der Sonne (Azimut und Elevation) aus Zeitpunkt und Standort
• Beschattungssteuerung (Sonnenstand Bereich) für bis zu 5 Fassaden
• Windmessung: Die Windstärkemessung erfolgt elektronisch und somit
geräuschlos und zuverlässig, auch bei Hagel, Schnee und
Minustemperaturen. Auch Luftverwirbelungen und aufsteigende Winde im
Bereich der Wetterstation werden erfasst
• Niederschlagserkennung: Die Sensorfläche ist beheizt, so dass nur
Tropfen und Flocken als Niederschlag erkannt werden, nicht aber Nebel
oder Tau. Hört es auf zu regnen oder zu schneien, ist der Sensor schnell
wieder trocken und die Niederschlagsmeldung endet
• Temperaturmessung
• Wochen- und Kalenderzeitschaltuhr: Uhrzeit und Datum erhält die
Wetterstation vom integrierten GPS-Empfänger. Die Wochenzeitschaltuhr
schaltet bis zu 4 unterschiedliche Zeiträume pro Tag. Mit der
Kalenderzeitschaltuhr lassen sich zusätzlich 3 Zeiträume festlegen, in denen
täglich bis zu 2 Ein-/Aus-Schaltungen erfolgen. Die Schaltausgänge können
als Kommunikationsobjekte genutzt werden. Die Schaltzeiten werden per
Parameter eingestellt
• Grenzwerte für alle gemessenen und errechneten Werte, einstellbar per
Parameter oder über Kommunikationsobjekte
• 8 UND- und 8 ODER-Logik-Gatter mit je 4 Eingängen. Als Eingänge für
die Logik-Gatter können sämtliche Schalt-Ereignisse sowie 16
Logikeingänge (in Form von Kommunikationsobjekten) genutzt werden. Der
Ausgang jedes Gatters kann wahlweise als 1 Bit oder 2 x 8 Bit konfiguriert
werden
Die Konfiguration erfolgt mit der KNX-Software ETS. Die Produktdatei steht auf
der Homepage von Elsner Elektronik unter www.elsner-elektronik.de im Menü-
bereich „Service" zum Download bereit.
1.1. Lieferumfang
• Wetterstation mit kombinierter Wand-/Masthalterung
• 2x Edelstahl-Montageband für Mastmontage
1.2. Technische Daten
Gehäuse Kunststoff
Farbe Weiß / Transluzent
Montage Aufputz
Schutzgrad IP 44
Maße ca. 96 × 77 × 118 (B × H × T, mm)
Gewicht 230 V AC-Modell ca. 240 g,
20...32 V DC-Modell ca. 170 g
Umgebungstemperatur Betrieb -30...+50°C, Lagerung -30...+70°C
Betriebsspannung Erhältlich für 230 V oder 120...32 V DC.
Ein passendes Netzgerät kann bei
Elsner Elektronik bezogen werden.
Wetterstation Suntracer KNX-GPS light
Strom
Busstrom
Datenausgabe
Gruppenadressen
Zuordnungen
Kommunikationsob-
jekte
Heizung Regensensor
Messbereich Tempera-
tur
Auflösung (Temperatur)
Genauigkeit (Tempera-
tur)
Messbereich Wind
Auflösung (Wind)
Genauigkeit (Wind)
Messbereich Helligkeit
Auflösung (Helligkeit)
Genauigkeit (Helligkeit)
Das Produkt ist konform mit den Bestimmungen der EU-Richtlinien.
2. Installation und Inbetriebnahme
2.1. Allgemeine Hinweise zur Installation
Installation, Prüfung, Inbetriebnahme und Fehlerbehebung des Geräts
dürfen nur von einer Elektrofachkraft (lt. VDE 0100) durchgeführt
werden.
VORSICHT!
Elektrische Spannung!
Im Innern des Geräts befinden sich ungeschützte spannungs-
führende Bauteile.
• Die VDE-Bestimmungen beachten.
• Alle zu montierenden Leitungen spannungslos schalten und
Sicherheitsvorkehrungen gegen unbeabsichtigtes Einschalten
treffen.
• Das Gerät bei Beschädigung nicht in Betrieb nehmen.
• Das Gerät bzw. die Anlage außer Betrieb nehmen und gegen
unbeabsichtigten Betrieb sichern, wenn anzunehmen ist,
dass ein gefahrloser Betrieb nicht mehr gewährleistet ist.
Das Gerät ist ausschließlich für die bestimmungsgemäße, in dieser Anleitung be-
schriebenen Verwendung bestimmt. Bei jeder unsachgemäßen Änderung oder
Nichtbeachten der Bedienungsanleitung erlischt jeglicher Gewährleistungs- oder
Garantieanspruch.
Nach dem Auspacken ist das Gerät unverzüglich auf eventuelle mechanische Be-
schädigungen zu untersuchen. Wenn ein Transportschaden vorliegt, ist unverzüg-
lich der Lieferant davon in Kenntnis zu setzen.
Das Gerät darf nur als ortsfeste Installation betrieben werden, das heißt nur in
montiertem Zustand und nach Abschluss aller Installations- und Inbetriebnahme-
arbeiten und nur im dafür vorgesehenen Umfeld.
Für Änderungen der Normen und Standards nach Erscheinen der Bedienungsan-
leitung ist Elsner Elektronik nicht haftbar.
2.2. Montageort
Wählen Sie eine Montageposition am Gebäude, wo Wind, Regen und Sonne unge-
hindert von den Sensoren erfasst werden können. Es dürfen keine Konstruktions-
teile über der Wetterstation angebracht sein, von denen noch Wasser auf den Nie-
derschlagssensor tropfen kann, nachdem es bereits aufgehört hat zu regnen oder
zu schneien. Die Wetterstation darf nicht durch den Baukörper oder zum Beispiel
Bäume abgeschattet werden.
Um die Wetterstation herum muss mindestens 60 cm Freiraum belassen werden.
Dadurch wird eine korrekte Windmessung ohne Luftverwirbelungen ermöglicht.
Zugleich verhindert der Abstand, dass Spritzwasser (abprallende Regentropfen)
oder Schnee (Einschneien) die Messung beeinträchtigt. Auch Vogelbiss wird vor-
gebeugt.
Die Montageposition muss so gewählt werden, dass die Sensoren für Regen und
Wind nicht von Personen berührt werden können.
Beachten Sie bitte auch, dass eine ausgefahrene Markise keinen Schatten auf das
Gerät wirft und dieses nicht in den Windschatten legt.
Auch die Temperaturmessung kann durch äußere Einflüsse verfälscht werden, z.
B. durch Erwärmung oder Abkühlung des Baukörpers, an dem der Sensor montiert
ist (Sonneneinstrahlung, Heizungs- oder Kaltwasserrohre). Temperaturabwei-
chungen durch solche Störquellen müssen in der ETS korrigiert werden, um die
angegebene Genauigkeit des Sensors zu erreichen (Temperatur-Offset).
