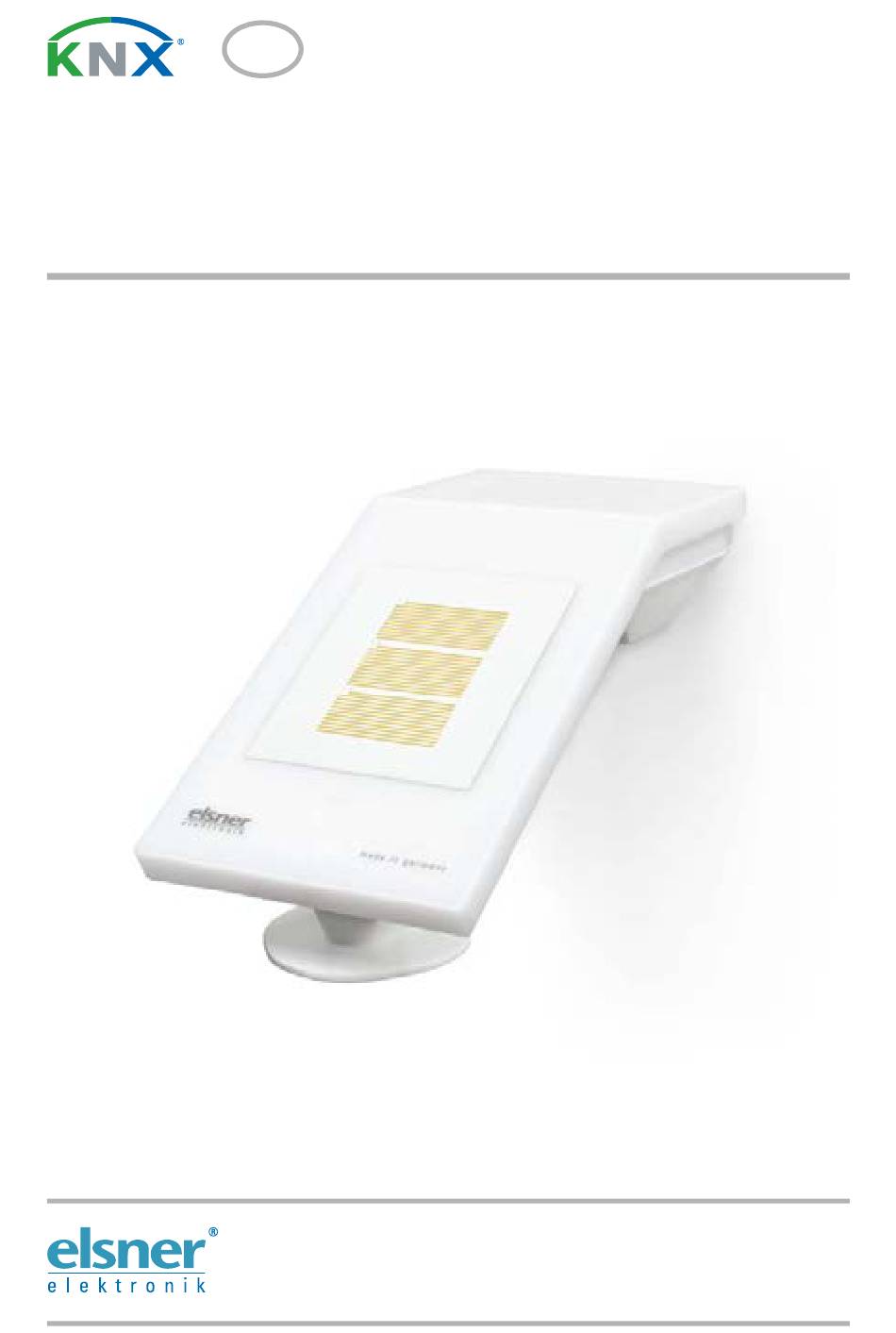

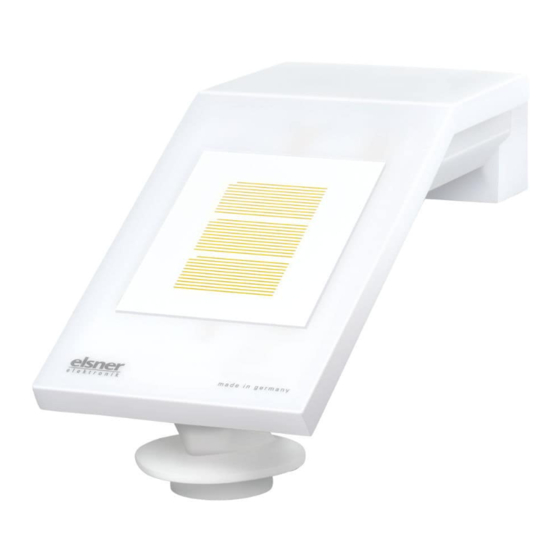

Suntracer KNX sl basic
Wetterstation
Technische Daten und Installationshinweise
Artikelnummer 70156
D
Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik
Sohlengrund 16
75395 Ostelsheim
Deutschland
Tel. +49 (0) 70 33 / 30 945-0
Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de
info@elsner-elektronik.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für elsner elektronik Suntracer KNX sl basic

Inhaltszusammenfassung für elsner elektronik Suntracer KNX sl basic

  • Seite 1 Suntracer KNX sl basic Wetterstation Technische Daten und Installationshinweise Artikelnummer 70156 Elsner Elektronik GmbH Steuerungs- und Automatisierungstechnik Sohlengrund 16 75395 Ostelsheim Tel. +49 (0) 70 33 / 30 945-0 info@elsner-elektronik.de Deutschland Fax +49 (0) 70 33 / 30 945-20 www.elsner-elektronik.de...
  • Seite 2 Edelstahl-Montageband für Mastmontage • Edelstahl-Schrauben 4×50 mm Rundkopf und Dübel 6×30 mm für Wandmontage. Verwenden Sie Befestigungsmaterial, das für den Untergrund geeignet ist! • Bit Torx Größe 6 Wetterstation Suntracer KNX sl basic • Stand: 08.07.2015 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 3: Technische Daten

    Das Produkt ist konform mit den Bestimmungen der EG-Richtlinien: • EMV-Richtlinie 2004/108/EG Folgende Normen und/oder technische Spezifikationen wurden angewendet: • EN 50491-5-1: 2010 • EN 50491-5-2: 2011 Wetterstation Suntracer KNX sl basic • Stand: 08.07.2015 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 4: Hinweise Zur Installation

    Gerät angebracht sein, von denen noch Wasser auf den Niederschlagssensor tropfen kann, nachdem es bereits aufgehört hat zu regnen oder zu schneien. Das Gerät darf nicht durch den Baukörper oder zum Beispiel Bäume abgeschattet werden. Wetterstation Suntracer KNX sl basic • Stand: 08.07.2015 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 5 Das Gerät muss an einer senkrechten Wand (bzw. einem Mast) angebracht werden. 90° Wand oder Mast Abb. 3 Das Gerät muss in der Querrichtung horizon- Horizontale tal (waagerecht) montiert sein. Wetterstation Suntracer KNX sl basic • Stand: 08.07.2015 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 6: Aufbau Des Geräts

    Programmmier-Taster an der Gehäuseunterseite (versenkt), siehe Gerät adressie- ren, Seite 11 ACHTUNG! Empfindlicher Windsensor. • Transportschutz-Aufkleber nach der Montage entfernen. • Den Sensor am Windmesselement (Nr. 5) nicht berühren. Wetterstation Suntracer KNX sl basic • Stand: 08.07.2015 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 7: Montage Der Wetterstation

    Platine im Deckel und der An- schlussbuchse im Unterteil gelöst. 2.4.2. Anbringen des Unterteils mit Halterung Montieren Sie nun zunächst das Gehäuseunterteil mit der integrierten Halterung für die Wand- oder Mastmontage. Wetterstation Suntracer KNX sl basic • Stand: 08.07.2015 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 8 Kabeldurchführung ausge- brochen. Das Kabel wird dann an der Ge- häuseunterseite ins Gerät geführt. Kabeldurchführung Abb. 10 Führen Sie das Anschlusskabel durch die Gummidichtung. Gummi- dichtung Wetterstation Suntracer KNX sl basic • Stand: 08.07.2015 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 9 Gehäuseunterteil. Abb. 13 Brechen Sie die Kabeldurchführung aus. Führen Sie das Anschlusskabel durch die Gummidichtung. Gummi- dichtung Kabeldurchführung 2.4.3. Anschluss Die Anschlussklemme befindet sich im Gehäuseunterteil. Wetterstation Suntracer KNX sl basic • Stand: 08.07.2015 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 10: Montage Abschließen

    Entfernen Sie nach der Montage alle vorhandenen Transportschutz-Aufkleber. Der Windmesswert und somit auch alle Wind-Schaltausgänge können erst ca. 35 Se- kunden nach Anlegen der Versorgungsspannung ausgegeben werden. Wetterstation Suntracer KNX sl basic • Stand: 08.07.2015 • Technische Änderungen und Irrtümer vorbehalten.

  • Seite 11: Gerät Adressieren

    Durch die Automatiksteuerung können Anlagenteile anlaufen und Personen in Gefahr bringen (z. B. fahren Fenster/Markise wenn beim Reingen Regen-/Windalarm ausgelöst wurde). • Gerät zur Wartung und Reinigung immer vom Strom trennen. Wetterstation Suntracer KNX sl basic • Stand: 08.07.2015 • Technische Änderungen und Irrtümer vorbehalten.
  • Seite 12 Bei starker Verschmutzung kann die Funktion des Sensors ein- geschränkt werden. ACHTUNG Das Gerät kann beschädigt werden, wenn Wasser in das Gehäuse eindringt. • Nicht mit Hochdruckreinigern oder Dampfstrahlern reinigen. Wetterstation Suntracer KNX sl basic • Stand: 08.07.2015 • Technische Änderungen und Irrtümer vorbehalten.
