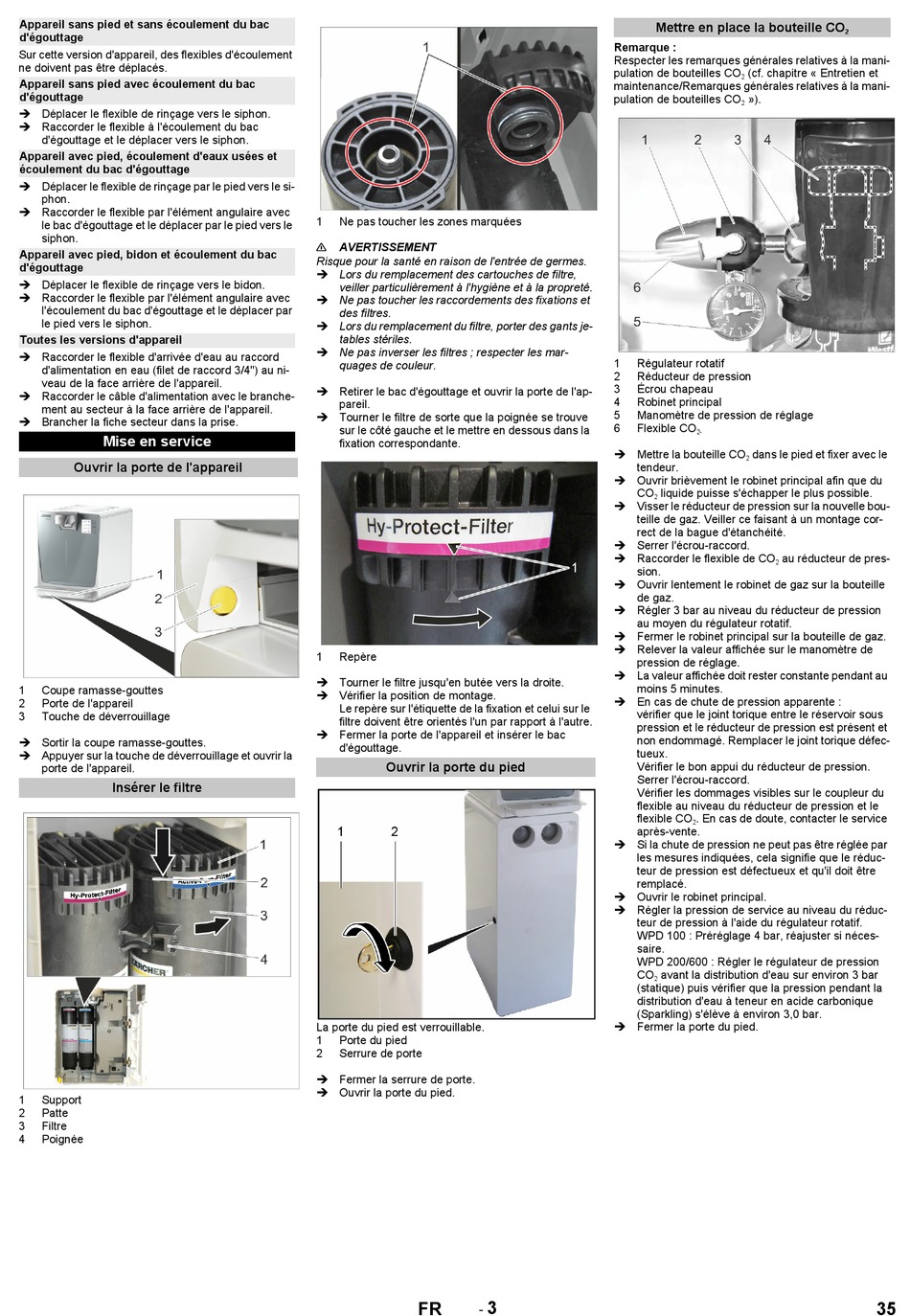

Appareil sans pied et sans écoulement du bac
d'égouttage
Sur cette version d'appareil, des flexibles d'écoulement
ne doivent pas être déplacés.
Appareil sans pied avec écoulement du bac
d'égouttage
 Déplacer le flexible de rinçage vers le siphon.
 Raccorder le flexible à l'écoulement du bac
d'égouttage et le déplacer vers le siphon.
Appareil avec pied, écoulement d'eaux usées et
écoulement du bac d'égouttage
 Déplacer le flexible de rinçage par le pied vers le si-
phon.
 Raccorder le flexible par l'élément angulaire avec
le bac d'égouttage et le déplacer par le pied vers le
siphon.
Appareil avec pied, bidon et écoulement du bac
d'égouttage
 Déplacer le flexible de rinçage vers le bidon.
 Raccorder le flexible par l'élément angulaire avec
l'écoulement du bac d'égouttage et le déplacer par
le pied vers le siphon.
Toutes les versions d'appareil
 Raccorder le flexible d'arrivée d'eau au raccord
d'alimentation en eau (filet de raccord 3/4") au ni-
veau de la face arrière de l'appareil.
 Raccorder le câble d'alimentation avec le branche-
ment au secteur à la face arrière de l'appareil.
 Brancher la fiche secteur dans la prise.

Mise en service

Ouvrir la porte de l'appareil
1 Coupe ramasse-gouttes
2 Porte de l'appareil
3 Touche de déverrouillage
 Sortir la coupe ramasse-gouttes.
 Appuyer sur la touche de déverrouillage et ouvrir la
porte de l'appareil.
Insérer le filtre
1 Support
2 Patte
3 Filtre
4 Poignée
1 Ne pas toucher les zones marquées
AVERTISSEMENT
Risque pour la santé en raison de l'entrée de germes.
 Lors du remplacement des cartouches de filtre,
veiller particulièrement à l'hygiène et à la propreté.
 Ne pas toucher les raccordements des fixations et
des filtres.
 Lors du remplacement du filtre, porter des gants je-
tables stériles.
 Ne pas inverser les filtres ; respecter les mar-
quages de couleur.
 Retirer le bac d'égouttage et ouvrir la porte de l'ap-
pareil.
 Tourner le filtre de sorte que la poignée se trouve
sur le côté gauche et le mettre en dessous dans la
fixation correspondante.
1 Repère
 Tourner le filtre jusqu'en butée vers la droite.
 Vérifier la position de montage.
Le repère sur l'étiquette de la fixation et celui sur le
filtre doivent être orientés l'un par rapport à l'autre.
 Fermer la porte de l'appareil et insérer le bac
d'égouttage.
Ouvrir la porte du pied
La porte du pied est verrouillable.
1 Porte du pied
2 Serrure de porte
 Fermer la serrure de porte.
 Ouvrir la porte du pied.
3
-
FR
Mettre en place la bouteille CO
Remarque :
Respecter les remarques générales relatives à la mani-
pulation de bouteilles CO (cf. chapitre « Entretien et
2
maintenance/Remarques générales relatives à la mani-
pulation de bouteilles CO »).
2
1 Régulateur rotatif
2 Réducteur de pression
3 Écrou chapeau
4 Robinet principal
5 Manomètre de pression de réglage
6 Flexible CO
2-
 Mettre la bouteille CO dans le pied et fixer avec le
2
tendeur.
 Ouvrir brièvement le robinet principal afin que du
CO liquide puisse s'échapper le plus possible.
2
 Visser le réducteur de pression sur la nouvelle bou-
teille de gaz. Veiller ce faisant à un montage cor-
rect de la bague d'étanchéité.
 Serrer l'écrou-raccord.
 Raccorder le flexible de CO au réducteur de pres-
2
sion.
 Ouvrir lentement le robinet de gaz sur la bouteille
de gaz.
 Régler 3 bar au niveau du réducteur de pression
au moyen du régulateur rotatif.
 Fermer le robinet principal sur la bouteille de gaz.
 Relever la valeur affichée sur le manomètre de
pression de réglage.
 La valeur affichée doit rester constante pendant au
moins 5 minutes.
 En cas de chute de pression apparente :
vérifier que le joint torique entre le réservoir sous
pression et le réducteur de pression est présent et
non endommagé. Remplacer le joint torique défec-
tueux.
Vérifier le bon appui du réducteur de pression.
Serrer l'écrou-raccord.
Vérifier les dommages visibles sur le coupleur du
flexible au niveau du réducteur de pression et le
flexible CO . En cas de doute, contacter le service
2
après-vente.
 Si la chute de pression ne peut pas être réglée par
les mesures indiquées, cela signifie que le réduc-
teur de pression est défectueux et qu'il doit être
remplacé.
 Ouvrir le robinet principal.
 Régler la pression de service au niveau du réduc-
teur de pression à l'aide du régulateur rotatif.
WPD 100 : Préréglage 4 bar, réajuster si néces-
saire.
WPD 200/600 : Régler le régulateur de pression
CO avant la distribution d'eau sur environ 3 bar
2
(statique) puis vérifier que la pression pendant la
distribution d'eau à teneur en acide carbonique
(Sparkling) s'élève à environ 3,0 bar.
 Fermer la porte du pied.
