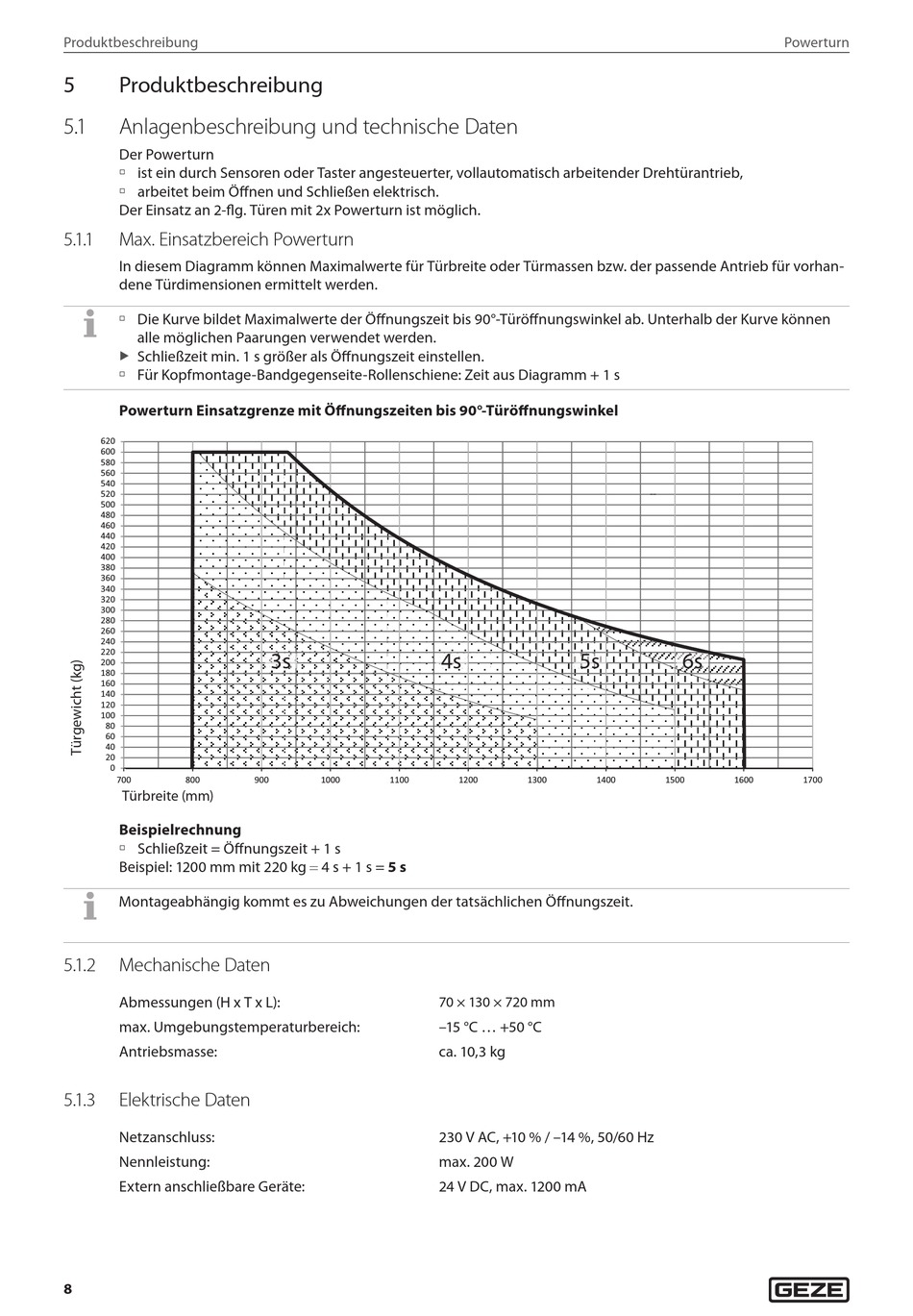

Produktbeschreibung; Anlagenbeschreibung Und Technische Daten; Max. Einsatzbereich Powerturn; Mechanische Daten - GEZE Powerturn F Montage- Und Serviceanleitung

Produktbeschreibung

5 Produktbeschreibung
5. 1

Anlagenbeschreibung und technische Daten

Der Powerturn
à ist ein durch Sensoren oder Taster angesteuerter, vollautomatisch arbeitender Drehtürantrieb,
à arbeitet beim Öffnen und Schließen elektrisch.
Der Einsatz an 2-flg. Türen mit 2x Powerturn ist möglich.
5. 1 . 1

Max. Einsatzbereich Powerturn

In diesem Diagramm können Maximalwerte für Türbreite oder Türmassen bzw. der passende Antrieb für vorhan-
dene Türdimensionen ermittelt werden.
à Die Kurve bildet Maximalwerte der Öffnungszeit bis 90°-Türöffnungswinkel ab. Unterhalb der Kurve können
alle möglichen Paarungen verwendet werden.
Schließzeit min. 1 s größer als Öffnungszeit einstellen.
X
à Für Kopfmontage-Bandgegenseite-Rollenschiene: Zeit aus Diagramm + 1 s
Powerturn Einsatzgrenze mit Öffnungszeiten bis 90°-Türöffnungswinkel
620
600
580
560
540
520
500
480
460
440
420
400
380
360
340
320
300
280
260
240
220
200
180
160
140
120
100
80
60
40
20
0
700 800
Türbreite (mm)
Beispielrechnung
à Schließzeit = Öffnungszeit + 1 s
Beispiel: 1200 mm mit 220 kg = 4 s + 1 s = 5 s
Montageabhängig kommt es zu Abweichungen der tatsächlichen Öffnungszeit.
5. 1 .2

Mechanische Daten

Abmessungen (H x T x L):
max. Umgebungstemperaturbereich:
Antriebsmasse:
5. 1 .3

Elektrische Daten

Netzanschluss:
Nennleistung:
Extern anschließbare Geräte:
8
3s
900 1000 1100
4s 5s
1200 1300 1400
70 × 130 × 720 mm
–15 °C ... +50 °C
ca. 10,3 kg
230 V AC, +10 % / –14 %, 50/60 Hz
max. 200 W
24 V DC, max. 1200 mA
Powerturn
--
6s
1500 1600 1700
