Montage vorbereiten

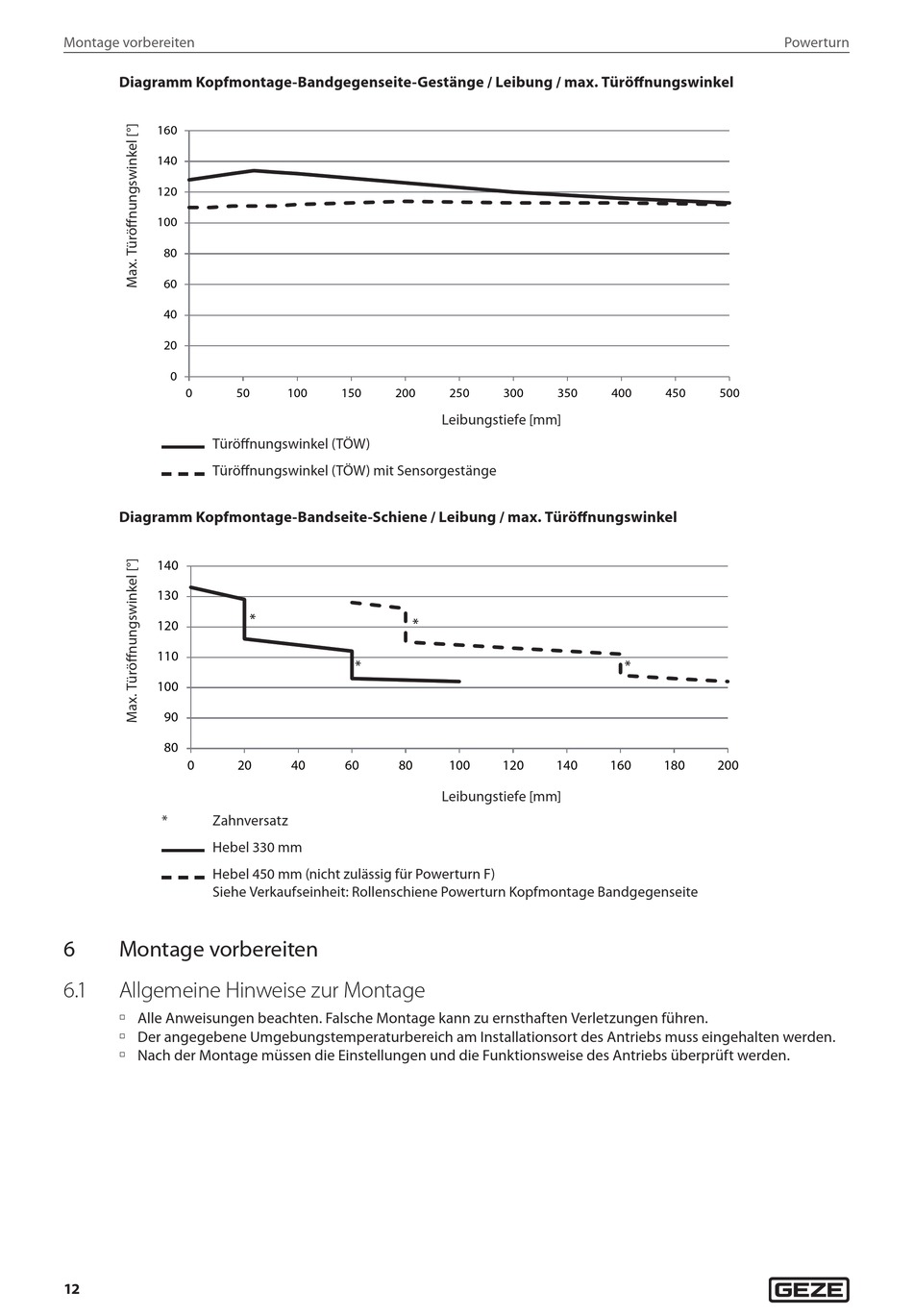

Diagramm Kopfmontage-Bandgegenseite-Gestänge / Leibung / max. Türöffnungswinkel
160
140
120
100
80
60
40
20
0
0
Türöffnungswinkel (TÖW)
Türöffnungswinkel (TÖW) mit Sensorgestänge
Diagramm Kopfmontage-Bandseite-Schiene / Leibung / max. Türöffnungswinkel
140
130
120
110
100
90
80
0
* Zahnversatz
Hebel 330 mm
Hebel 450 mm (nicht zulässig für Powerturn F)
Siehe Verkaufseinheit: Rollenschiene Powerturn Kopfmontage Bandgegenseite
6 Montage vorbereiten
6. 1

Allgemeine Hinweise zur Montage

à Alle Anweisungen beachten. Falsche Montage kann zu ernsthaften Verletzungen führen.
à Der angegebene Umgebungstemperaturbereich am Installationsort des Antriebs muss eingehalten werden.
à Nach der Montage müssen die Einstellungen und die Funktionsweise des Antriebs überprüft werden.
12
50 100 150 200
*
*
20 40 60 80
250 300 350
Leibungstiefe [mm]
*
100 120 140
Leibungstiefe [mm]
400 450 500
*
160 180 200
Powerturn
