- Seite 1 GEZE Anschlussplan Feststellanlage FA GC 160 Anleitung zur Montage, Inbetrieb- nahme, Bedienung und Wartung RSZ6, TS 4000 R, TS 4000 RFS, TS 4000 R-IS, TS 5000 R, TS 5000 RFS, TS 5000 RFS KB, TS 5000 R-ISM, TS 5000 R-ISM EFS...
-
Seite 2: Inhaltsverzeichnis
GEZE Feststellanlage FA GC 160 Inhaltsverzeichnis Symbole und Darstellungsmittel ........................4 Hinweise ...................................4 Montage und elektrischer Anschluss der Feststellanlage ......................4 Montage des Sturzrauchschalters ................................5 Schutz eines Sturzrauchschalters vor Verschmutzung ........................5 Entsorgung ........................................5 Feststellanlage FA GC 160 ..........................6 Funktion ..........................................6 Feststellanlage mit separater Rauchschaltzentrale RSZ6 .......................7 Integrierte Feststellanlagen ..................................8... - Seite 3 GEZE Feststellanlage FA GC 160 Abnahmeprüfung .............................. 29 Wartung ................................. 30 Routineüberprüfung ....................................30 Jährliche Überprüfung und Wartung ..............................30 EN 14637 Zulassungsnr.: Z-6.5-2192 Zertifizierungsstelle: BWU33...
-
Seite 4: Symbole Und Darstellungsmittel
Symbole und Darstellungsmittel GEZE Feststellanlage FA GC 160 Symbole und Darstellungsmittel Warnhinweise In dieser Anleitung werden Warnhinweise verwendet, um Sie vor Sach- und Personenschäden zu warnen. Lesen und beachten Sie diese Warnhinweise immer. Befolgen Sie alle Maßnahmen, die mit dem Warnsymbol und Warnwort gekennzeichnet sind. -
Seite 5: Montage Des Sturzrauchschalters
GEZE Feststellanlage FA GC 160 Hinweise 2.2 Montage des Sturzrauchschalters à Den Sturzrauchschalter erst nach Abschluss der Bau- arbeiten bei der Inbetriebnahme der Feststellanlage einbauen. à Der Sturzrauchschalter ist ein empfindliches elekt- ronisches Produkt und muss gegen elektrostatische Entladung geschützt werden: à Den Sturzrauchschalter erst unmittelbar vor der Montage aus der Schutz-Verpackung nehmen. -
Seite 6: Feststellanlage Fa Gc 160
Feststellanlage FA GC 160 GEZE Feststellanlage FA GC 160 Feststellanlage FA GC 160 3. 1 Funktion Unmittelbar nach dem Öffnen einer Feuer- oder Rauchschutztür wird diese durch den montierten Türschließer wieder geschlossen. Diese selbstschließende Eigenschaft wird durch die Feststellanlage kontrolliert aufgehoben, so dass eine Feuer- oder Rauchschutztür auf Dauer geöffnet bleiben kann. -
Seite 7: Feststellanlage Mit Separater Rauchschaltzentrale Rsz6
GEZE Feststellanlage FA GC 160 Feststellanlage FA GC 160 3.2 Feststellanlage mit separater Rauchschaltzentrale RSZ6 Die Feststellanlage RSZ6 besteht aus: à Energieversorgung (1) à Netzteil RSZ6 à Sturzrauchschalter mit Auslösevorrichtung (1) à GC 161 à Deckenmelder (2) à GC 162, Rauchmelder mit Sockel à GC 163, Temperaturmelder mit Sockel à... -
Seite 8: Integrierte Feststellanlagen

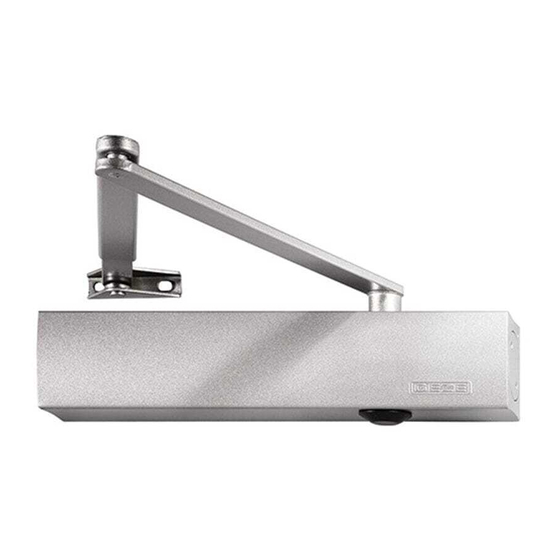

Feststellanlage FA GC 160 GEZE Feststellanlage FA GC 160 3.3 Integrierte Feststellanlagen Neben der Feststellanlage mit separater Rauchschaltzentrale RSZ6 gibt es für obenliegende Türschließer folgende Feststellanlagen mit integrierter Feststellvorrichtung: à TS 4000 R Gestänge, elektrohydraulische Feststellung à TS 4000 RFS Gestänge mit Freilauffunktion, elektrohydraulische Feststellung à... -
Seite 9: Planung Brandmelder Und Handauslösetaster
GEZE Feststellanlage FA GC 160 Feststellanlage FA GC 160 3.5 Planung Brandmelder und Handauslösetaster 3.5. 1 Rauchmelder oder Temperaturmelder Rauchmelder erkennen Rauch. Sie arbeiten nach dem Streulichtprinzip. Ein Lichtsender und ein Lichtempfänger sind in der Messkammer so angeordnet, dass normalerweise kein Licht auf den Empfänger fällt. Befinden sich Schwebeteilchen (Rauch) in der Messkammer, so streuen diese einen Teil des Lichtes auf den Empfänger, der... -
Seite 10: Handauslösetaster
Feststellanlage FA GC 160 GEZE Feststellanlage FA GC 160 Sturzrauchschalter à Der Sturzrauchschalter wird unmittelbar über der Tür montiert, bei 2-flg. Türen über dem Gangflügel. Die Montage des Sturzrauchschalters erfolgt so, dass zwischen Decke bzw. Türsturz und oberer Rauchöffnung min- destens 1 cm Abstand ist. -
Seite 11: Technische Daten
GEZE Feststellanlage FA GC 160 Technische Daten Technische Daten 4. 1 Feststellanlage FA GC 160 Schutzklasse (nach DIN EN 61140) TS 4000 R, TS 4000 RFS, RSZ6, TS 5000 R, TS 5000 RFS, TS 4000 R-IS, TS 5000 RFS KB TS 5000 R-ISM, TS 5000 R-ISM EFS Schutzart (nach DIN EN 60529) IP20, nur für trockene Räume... -
Seite 12: Sturzrauchschalter Gc 161
Technische Daten GEZE Feststellanlage FA GC 160 4.4 Sturzrauchschalter GC 161 Sturzrauchschalter GC 161 Mat. Nr. 140458 Funktionsprinzip Streulicht, Alarmschwellennachführung, keine Alarmspeicherung (selbstrückstellend, sobald kein Rauch mehr in der Messkammer ist) Eingangsspannung 24 V DC Eingangsstrom maximal 15 mA Einbaulage Wand-(Sturz-)montage, waagerecht... - Seite 13 GEZE Feststellanlage FA GC 160 Technische Daten Zustand / Fehler Alarm ausgang Feststell ausgang KL1: 3-4, KL3: 1-2 spannungslos AL_NC Alarm Sturzrauchschalter AL_COM Alarm Deckenmelder AL_NO Normalbetrieb 24 V Verschmutzung (Warnung) 24 V Der Sturzrauchschalter sollte ausgetauscht werden. Verschmutzungsgrenze erreicht Der Sturzrauchschalter muss ausgetauscht werden.
-
Seite 14: Deckenrauchmelder Gc 162
6,8 kΩ, integriert, trennbar Alarmwiderstand 2,2 kΩ Stromerhöhungsprinzp - kein Alarm 3 mA - Alarm 10 mA Meldertest Alarmauslösung - mit Testmagnet in der Nähe des Magnetsensors (GEZE Logo) - mit Prüfgas Signalisierung Stromaufnahme spannungslos 0 mA 3 mA Normalbetrieb Alarm 10 mA Tab. 4.5.1... -
Seite 15: Deckentemperaturmelder Gc 163
6,8 kΩ, integriert, trennbar Alarmwiderstand 2,2 kΩ Stromerhöhungsprinzp - kein Alarm 3 mA - Alarm 10 mA Meldertest Alarmauslösung - mit Testmagnet in der Nähe des Magnetsensors (GEZE Logo) - mit Wärmemelderprüfgerät Signalisierung Stromaufnahme spannungslos 0 mA Normalbetrieb 3 mA Alarm 10 mA Tab. 4.6.1... -
Seite 16: Handauslösetaster Uta
Technische Daten GEZE Feststellanlage FA GC 160 4.7 Handauslösetaster UTA Typ: UTA, AS500 Unterbrechertaster: Mat. Nr. 116266 Aufputzdose: Mat. Nr. 120503 Schaltungsart: ein Wechsler Schaltspannung: maximal 250V Schaltstrom: maximal 10A Abschlusswiderstand: 43 kΩ 43kΩ Abb. 4.7.1... -
Seite 17: Anschlussplan
à Die Kabel ausreichend mechanisch schützen und befestigen. à Nicht benutzte Adern isolieren. 5. 1 Netzanschluss à Die GEZE Feststellanlagen sind Geräte der Schutzklasse I bzw. Schutzklasse II nach DIN EN 61140. à Als netzseitige Trennvorrichtung ist bauseitig ein Leitungsschutzschalter B 10 A zu verwenden. -
Seite 18: Netzanschluss Für Schutzklasse Ii
Anschlussplan GEZE Feststellanlage FA GC 160 5. 1 .2 Netzanschluss für Schutzklasse II Netzteil für Rauchschaltzentrale RSZ6 TS 5000 R, TS 5000 RFS, TS 5000 R-ISM, TS 5000 R-ISM-EFS Mat. Nr. 085391 Nr. 115818 Kabellänge 230V / 24V 130 mm / 150 mm 700 mm / 750 mm à... - Seite 19 GEZE Feststellanlage FA GC 160 Anschlussplan Deckentemperaturmelder GC 163 als Sturzrauchschalter à Ist der Sturzrauchschalter GC 161 Störgrößen wie Dampf, Staub, Betauung oder betriebsbedingter Rauchentwicklung ausgesetzt, kann es sinnvoll sein, einen Temperaturmelder als Sturzrauchschalter zu verwenden. Siehe hierzu die Hinweise in Kap.
-
Seite 20: Handauslösetaster Uta
Anschlussplan GEZE Feststellanlage FA GC 160 Anschluss eines Deckentemperaturmelders GC 163 als Sturzrauchschalter und zwei weiterer Deckenmelder Am Deckentemperaturmelder GC 163 den Abschlusswiderstand entfernen Deckenmelder als Sturzmelder Deckenmelder Deckenmelder Abb. 5.2.1.4 5.3 Handauslösetaster UTA à Handauslösetaster UTA, AS500, Mat. Nr. 116266 Aufputzkappe 1-fach, AS500, Mat. Nr. 120503 à... -
Seite 21: Handauslösetaster Uta Ohne Leitungsüberwachung
GEZE Feststellanlage FA GC 160 Anschlussplan Handauslösetaster als Schließer anschließen. Abb. 5.3.1.1 Mehrere Handauslösetaster werden parallel angeschlossen. Nur im letzten den 43 kΩ Widerstand anschließen. Abb. 5.3.1.2 5.3.2 Handauslösetaster UTA ohne Leitungsüberwachung Die Leitungsüberwachung ist nicht aktiv, falls: à Schalter DIP3 des Sturzrauchschalters GC 161 auf OFF steht (siehe Kap. 4.4) Handauslösetaster als Öffner anschließen. -
Seite 22: Alarmausgang
Anschlussplan GEZE Feststellanlage FA GC 160 5.4 Alarmausgang à potentialfreier Relaiskontakt, Wechsler, maximal 24 V, 1 A à Im Normalbetrieb ist der Kontakt 12-13 offen, bei Netzausfall oder Alarm geschlossen. à Alarmanzeige nicht aus der Feststellanlage versorgen. 24 V extern Mit Schalter DIP4 des Sturzrauchschalters GC 161 wird eingestellt, ob bei Betätigung des... - Seite 23 GEZE Feststellanlage FA GC 160 Anschlussplan Türschließer TS 4000 E-IS Türblattmontage à Anschlusskasten mit steckbarem Kabelübergang, Mat. Nr. 052105 GC 161 Anschlusskasten TS 4000 E-IS Türüber- Gangflügel gang Schalter geschlossen, falls Gangflügel offen Anschlusskasten Türüber- Standflügel gang Abb. 5.5.1.3 Kopfmontage GC 161 TS 4000 E-IS Gangflügel...
- Seite 24 Anschlussplan GEZE Feststellanlage FA GC 160 E-ISM-Gleitschiene, E-ISM-Gleitschiene Boxer Gleitschiene Gangflügel Schalter geschlossen, falls Gangflügel offen Gleitschiene Standflügel Abb. 5.5.1.6 ISM-EFS-Gleitschiene, ISM-EFS-Gleitschiene Boxer à keine Feststellvorrichtung für den Standflügel à Anschlusskasten mit steckbarem Kabelübergang, Mat. Nr. 052105 Türüber- GC 161 Anschlusskasten...
- Seite 25 GEZE Feststellanlage FA GC 160 Anschlussplan Integrierter Türschließer BOXER EFS Abb. 5.5.1.10 Bodentürschließer TS 550 NV-E Abb. 5.5.1.11 Bodentürschließer TS 550 E GC 161 TS 550 E L = 3 m – 15 mA 100 mA Abb. 5.5.1.12 Bodentürschließer TS 550 E-IS à Anschlussplatine, Mat. Nr. 001102 à...
-
Seite 26: Feststellanlage Ts 4000 R, Ts 4000 Rfs
Anschlussplan GEZE Feststellanlage FA GC 160 Haftmagnet GT50R Abb. 5.5.1.14 5.5.2 Feststellanlage TS 4000 R, TS 4000 RFS GC 161 15 mA 42 mA Abb. 5.5.2.1 5.5.3 Feststellanlage TS 4000 R-IS GC 161 Gangflügel 42 mA 15 mA Schalter geschlossen, falls Gangflügel offen L = 2 m TS 4000 R- Zweitgerät TS 4000 E Standflügel... -
Seite 27: Feststellanlage Ts 5000 R-Ism
GEZE Feststellanlage FA GC 160 Anschlussplan 5.5.5 Feststellanlage TS 5000 R-ISM Bei TS 5000 R-ISM/G im Standflügel keine Festellvorrichtung GC 161 24 V Gangflügel – 15 mA – 85 mA Schalter geschlossen, falls Gangflügel offen Standflügel 85 mA Abb. 5.5.5.1 5.5.6 Feststellanlage TS 5000 R-ISM-EFS à keine Feststellvorrichtung für den Standflügel à... -
Seite 28: Inbetriebnahme
Inbetriebnahme GEZE Feststellanlage FA GC 160 Inbetriebnahme Netzspannung einschalten. Die Zustandsanzeige des Sturzrauchschalters leuchtet grün. Staubschutzfolie bzw. Staubschutzkappe des Gehäuses der Feststellanlage entfernen, damit die Rauchöffnungen frei sind. Schutzabdeckungen der Deckenmelder entfernen. 6. 1 Prüfung der selbstschließenden Eigenschaft der Tür 6. 1 . 1 1-flg. Tür Türflügel ganz öffnen. -
Seite 29: Prüfung Der Temperaturmelder
Installation durch eine Abnahmeprüfung festzustellen. Diese Abnahmeprüfung ist vom Beteiber zu veranlassen. Die Abnahmeprüfung darf nur von GEZE-Fachkräften, von GEZE authorisierten Fachkräften oder von Fachkräften einer vom DIBt im Zulasssungsverfahren benannten Prüfstelle durchgeführt werden. Die Abnahmeprüfung muss mindestens die folgenden Punkte umfassen: Es ist zu überprüfen, dass die eingebauten Geräte und ggf. -
Seite 30: Routineüberprüfung
Störung zusammenwirken. Diese Überprüfung und Wartung muss mindestens einmal im Jahr nach den Empfehlungen des Herstellers durchgeführt werden. Umfang, Ergebnisse und Datum dieser jährlichen Über- prüfung müssen im GEZE Prüfbuch für Feststellanlagen aufgezeichnet werden, das vom Betreiber geführt werden muss. - Seite 31 GEZE Feststellanlage FA GC 160...
