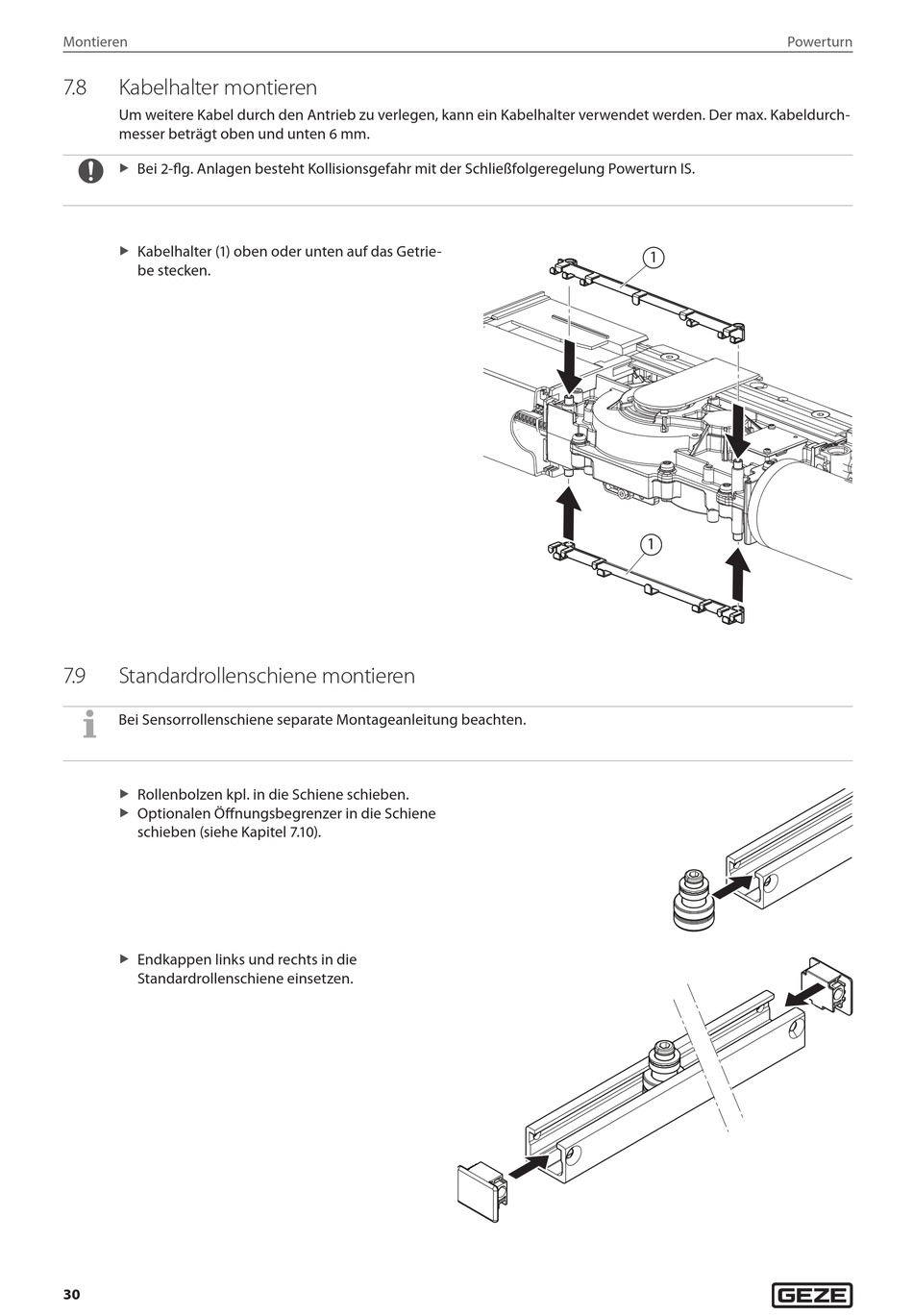

Kabelhalter Montieren; Standardrollenschiene Montieren - GEZE Powerturn F Montage- Und Serviceanleitung

Montieren
7.8

Kabelhalter montieren

Um weitere Kabel durch den Antrieb zu verlegen, kann ein Kabelhalter verwendet werden. Der max. Kabeldurch-
messer beträgt oben und unten 6 mm.
Bei 2-flg. Anlagen besteht Kollisionsgefahr mit der Schließfolgeregelung Powerturn IS.
X
Kabelhalter (1) oben oder unten auf das Getrie-
X
be stecken.
7.9

Standardrollenschiene montieren

Bei Sensorrollenschiene separate Montageanleitung beachten.
Rollenbolzen kpl. in die Schiene schieben.
X
Optionalen Öffnungsbegrenzer in die Schiene
X
schieben (siehe Kapitel 7.10).
Endkappen links und rechts in die
X
Standardrollenschiene einsetzen.
30
Powerturn
1
1
