Montage vorbereiten

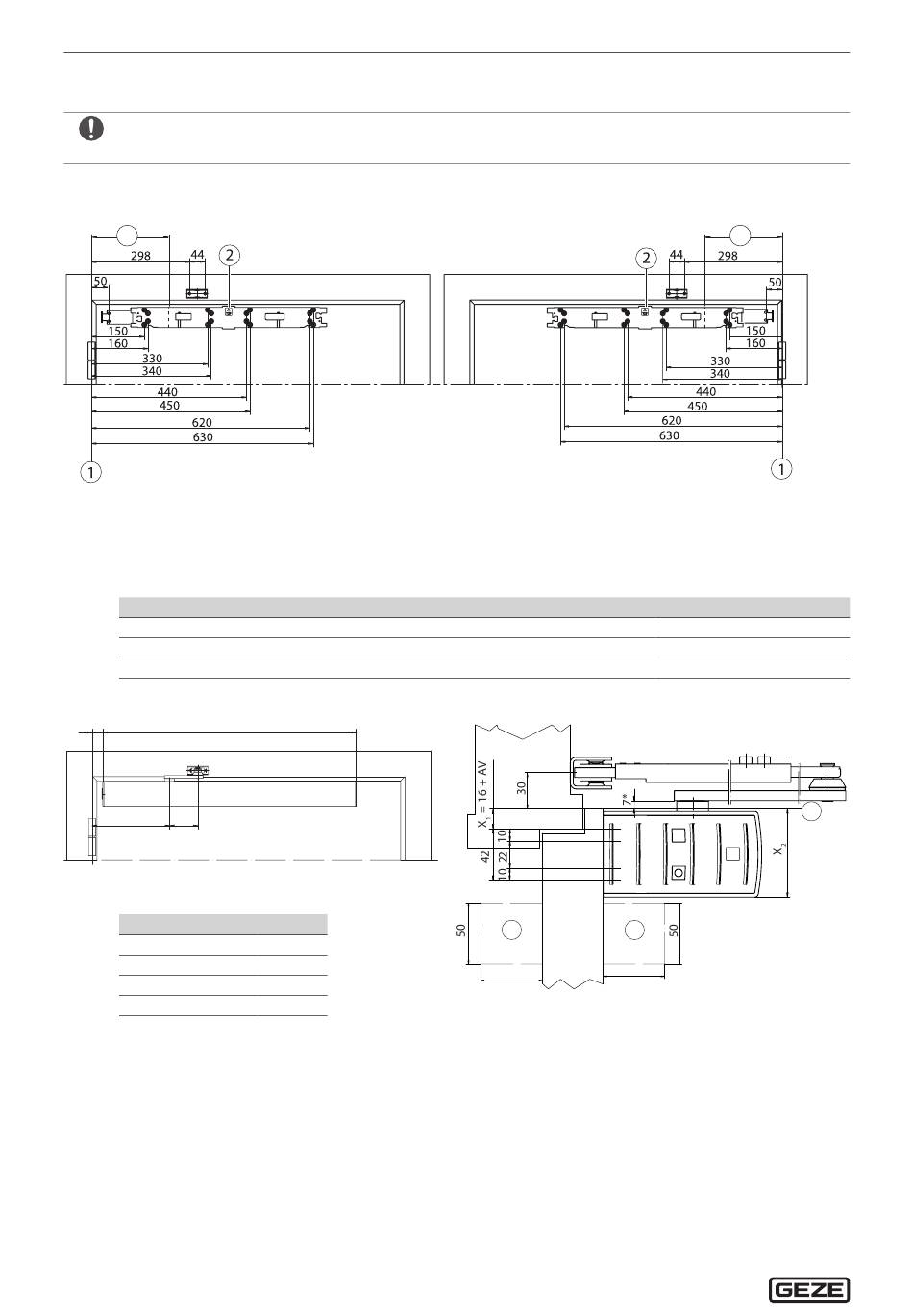

6.2.5 Türmontage Bandseite mit Gestänge
Bohrbild DIN links und DIN rechts spiegelbildlich.
Befestigung DIN links
3
1 Maßbezug Bandmitte
2 Orientierungspfeil zur eindeutigen Lagebestimmung der Montageplatte
3 Bandmaß 220 mm
Befestigungsmittel
Antriebsbefestigung
Befestigung Gestänge
Befestigung Anschlusswinkel
Platzbedarf und Befestigung Gestänge
30
720
220 100
AV X
1
0 16
30 46
50 66
100** 116
AV Achsverlängerung
** Nicht für Powerturn F zulässig
18
Stahl-/ Aluminiumtüren
8 Senkschrauben M6 × 25 und Einnietmutter M6
2 Zylinderschrauben M6 × 20 und Einnietmutter M6
2 Zylinderschrauben M6 × 12 und Einnietmutter M6
X
2
72
102
122
172
Befestigung DIN rechts
Holztüren
8 Holzschrauben Ø6 × 50
2 Holzschrauben Ø5 × 50
2 Holzschrauben Ø6 × 30
5 5
50
50
4 Basis Türoberkante
5 Platzbedarf Sensorik
* wichtiges Funktionsmaß
Powerturn
3
4
