Montieren

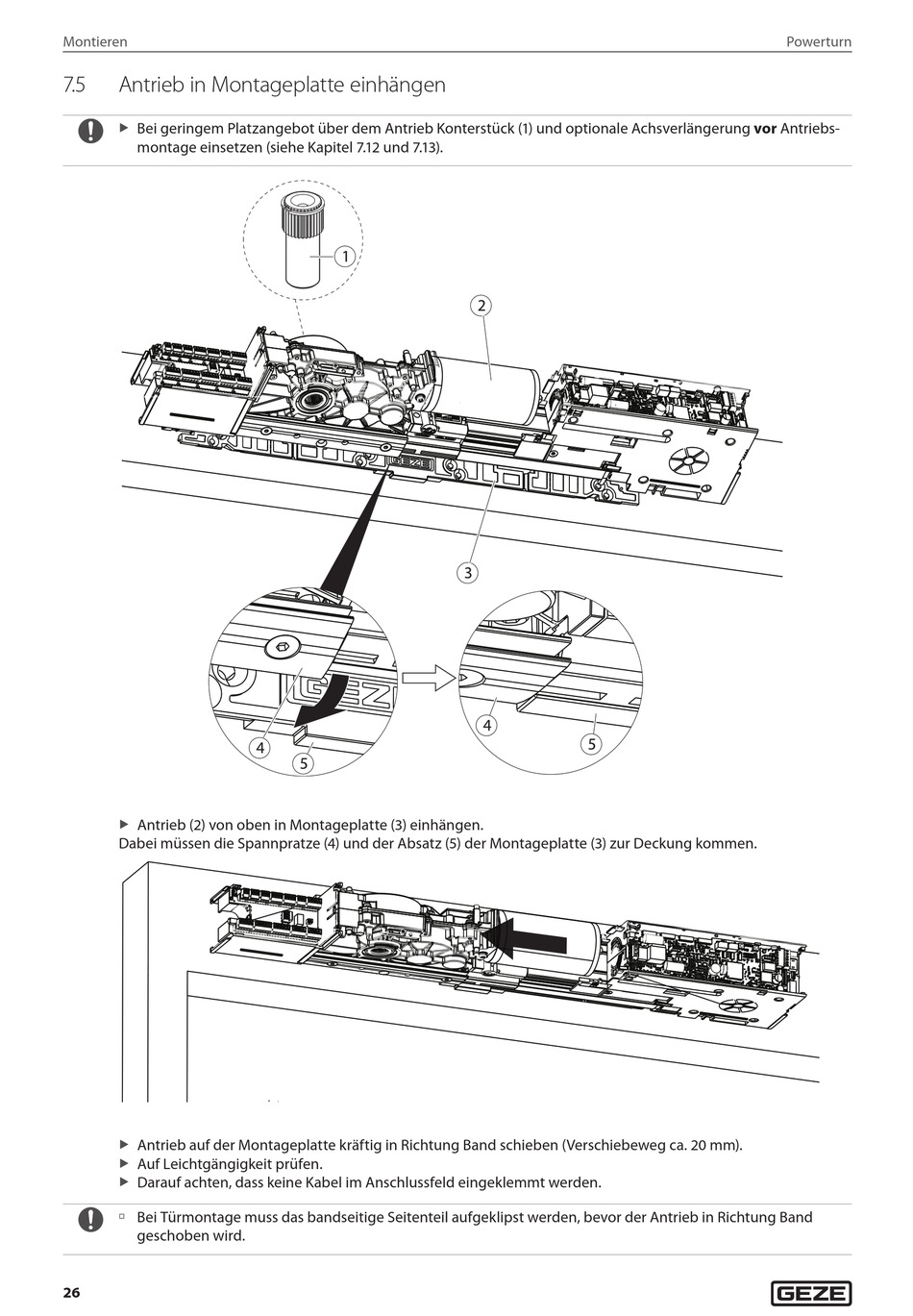

7.5 Antrieb in Montageplatte einhängen
Bei geringem Platzangebot über dem Antrieb Konterstück (1) und optionale Achsverlängerung vor Antriebs-
X
montage einsetzen (siehe Kapitel 7.12 und 7.13).
Antrieb (2) von oben in Montageplatte (3) einhängen.
X
Dabei müssen die Spannpratze (4) und der Absatz (5) der Montageplatte (3) zur Deckung kommen.
Antrieb auf der Montageplatte kräftig in Richtung Band schieben (Verschiebeweg ca. 20 mm).
X
Auf Leichtgängigkeit prüfen.
X
Darauf achten, dass keine Kabel im Anschlussfeld eingeklemmt werden.
X
à Bei Türmontage muss das bandseitige Seitenteil aufgeklipst werden, bevor der Antrieb in Richtung Band
geschoben wird.
26
Powerturn
