Powerturn
7.4

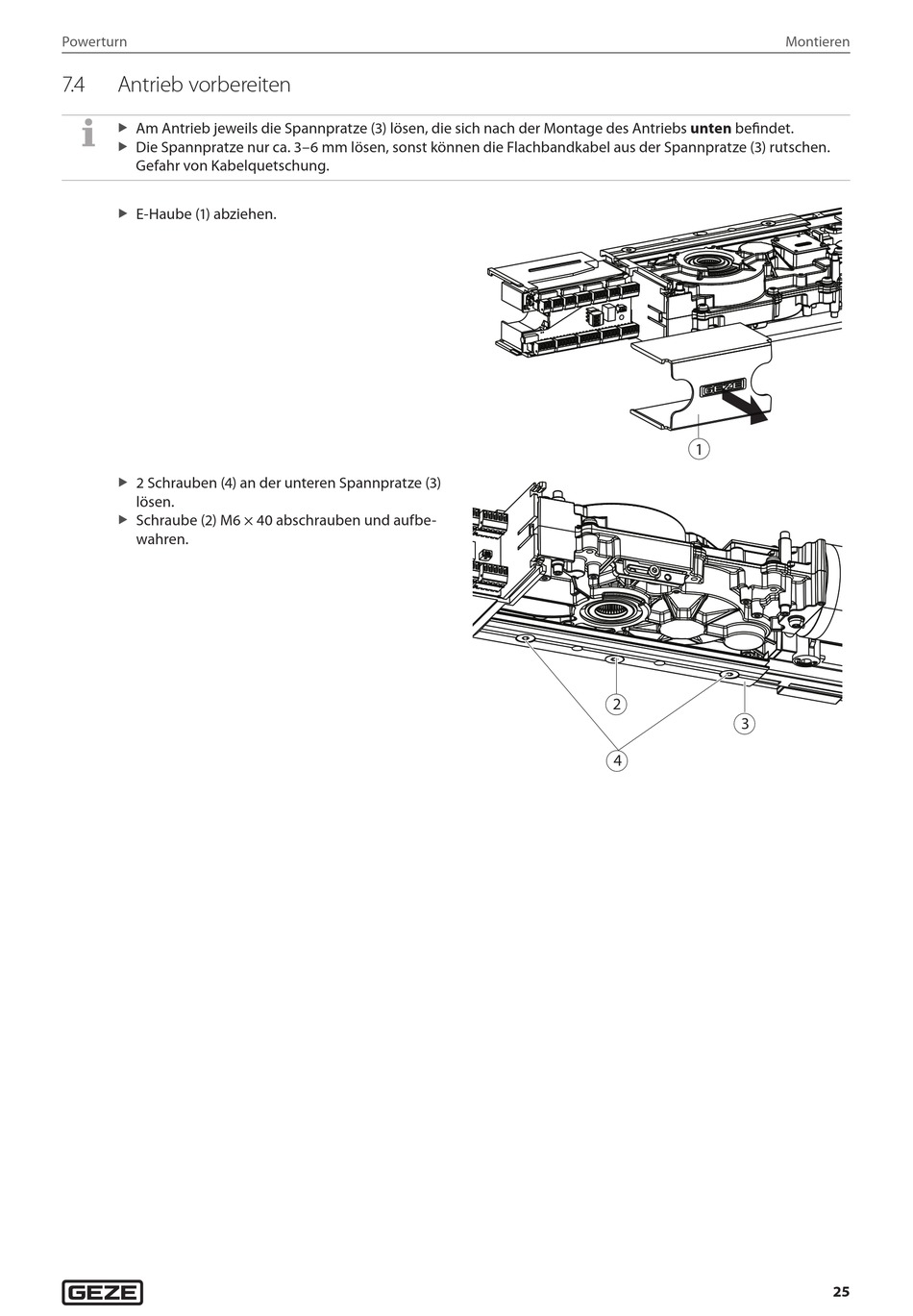

Antrieb vorbereiten

Am Antrieb jeweils die Spannpratze (3) lösen, die sich nach der Montage des Antriebs unten befindet.
X
Die Spannpratze nur ca. 3–6 mm lösen, sonst können die Flachbandkabel aus der Spannpratze (3) rutschen.
X
Gefahr von Kabelquetschung.
E-Haube (1) abziehen.
X
2 Schrauben (4) an der unteren Spannpratze (3)
X
lösen.
Schraube (2) M6 × 40 abschrauben und aufbe-
X
wahren.
Montieren
1
2
3
4
25
