4 Fibre Channel-Verbindung
Die physische FC-Verbindung mit dem HP B6200 Backup System ist unkompliziert. Je Konten sind
zwei FC-Ports vorhanden. Sie müssen aber sorgfältig sicherstellen, dass kein Single Point of Failure
(SPOF) im Switch- oder Fabric-Zoning vorhanden ist, durch den die Failoverfunktionen des
HP B6200 Backup Systems und seine selbständige Neustartautomatik ausgehebelt werden.
Die Einhaltung der folgenden Regeln hilft Ihnen bei der Sicherstellung eines erfolgreichen Failovers:
Mit HP StoreOnce verwendete Fibre Channel-Switches müssen NPIV unterstützen. Die
bevorzugte Topologie verwendet NPIV (N_Port ID Virtualisation). Direktanschlusstopologien
(Private Loop) und Direktanschlusstopologien (Point-Point) werden nicht unterstützt. Eine
vollständige Liste finden Sie unter http://www.hp.com/go/ebs.
Verwenden Sie WWPN-Zoning (statt Port-basiertem Zoning). Dies gewährleistet die Einfachheit
der Sicherungs-/Wiederherstellungsumgebung und stellt sicher, dass diese weniger anfällig
für Effekte ist, die aufgrund von Änderungen von SANs oder aufgrund problematischer SANs
ausgelöst werden.
Stellen Sie sicher, dass in jeder Fabric zwei Switches vorhanden sind.
Stellen Sie in einer Konfiguration mit einer einzelnen Fabric sicher, dass die entsprechenden
FC-Ports jedes B6200-Knotens in einem Couplet demselben FC-Switch bereitgestellt werden.
Stellen Sie in einer Konfiguration mit zwei Fabrics sicher, dass die entsprechenden FC-Ports
jedes B6200-Knotens in einem Couplet derselben Fabric bereitgestellt werden. Innerhalb der
Fabric sollten sie getrennten Switches bereitgestellt werden.
Stellen Sie sicher, dass die WWNs des D2D-Diagnosegeräts (diese werden im Namensserver
des Switches angezeigt und sind den physischen Ports zugeordnet) in keiner der Fabric-Zonen
vorhanden sind und deshalb auch keinem Host bereitgestellt werden.
Weitere Informationen und Konfigurationsbeispiele finden Sie in den HP B6200 Backup System
Recommended Configuration Guidelines.
Anschluss der Fibre Channel-Kabel (optional)
Wenn VTL Library-Emulation erforderlich ist, werden die FC-Kabel an FC-Port 1 und FC-Port 2 an
jedem Knoten angeschlossen, wie dargestellt. Die beiden anderen FC-Ports (einer an jedem Knoten)
werden nicht verwendet.

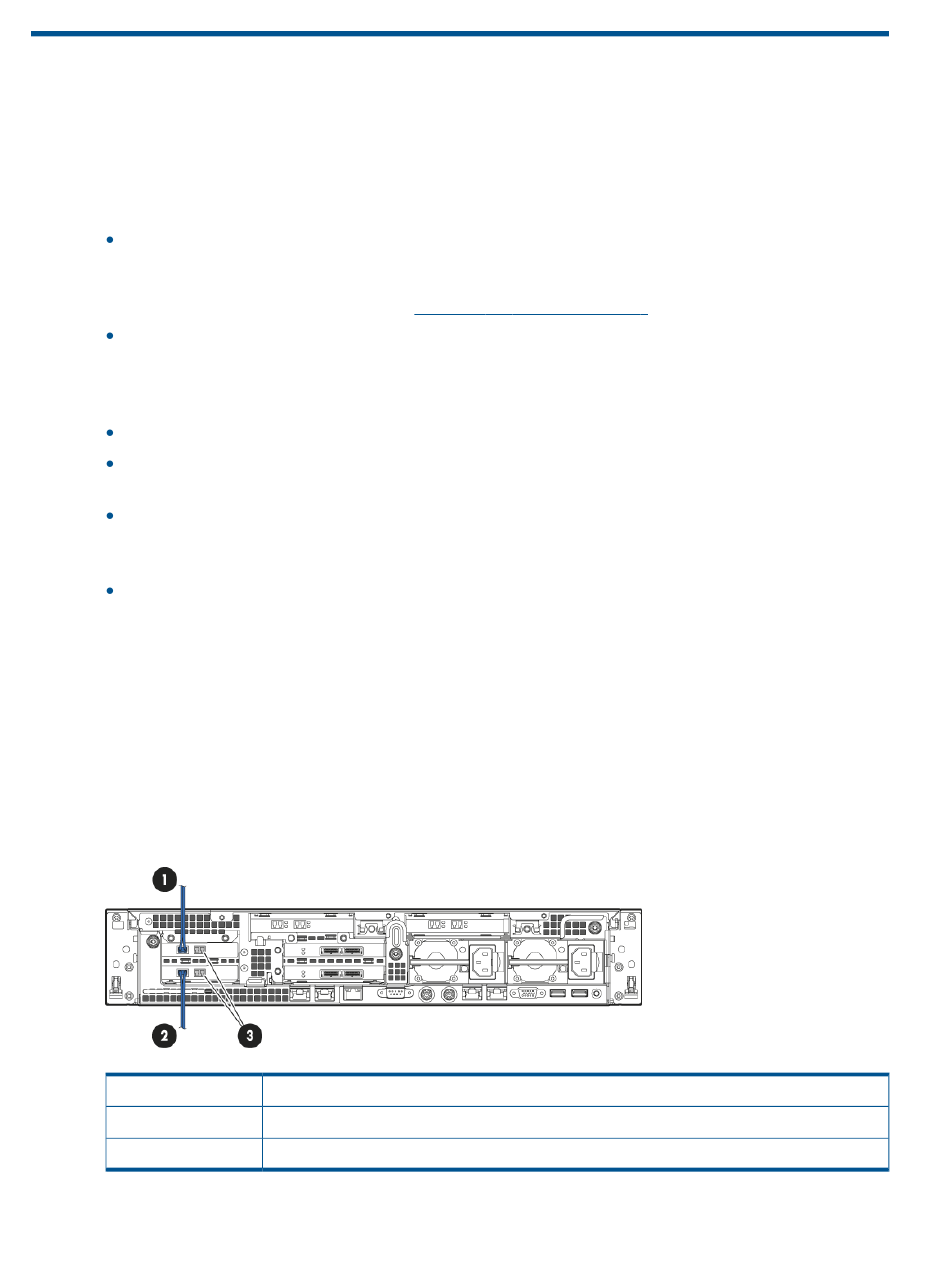

Abbildung 10 Fibre Channel-Verkabelung an jedem Knoten
1.
2.
3.
22
Fibre Channel-Verbindung
Identifiziert als FC-Port 1 im StoreOnce GUI
Identifiziert als FC-Port 2 im StoreOnce GUI
Nicht verwendete FC-Ports
