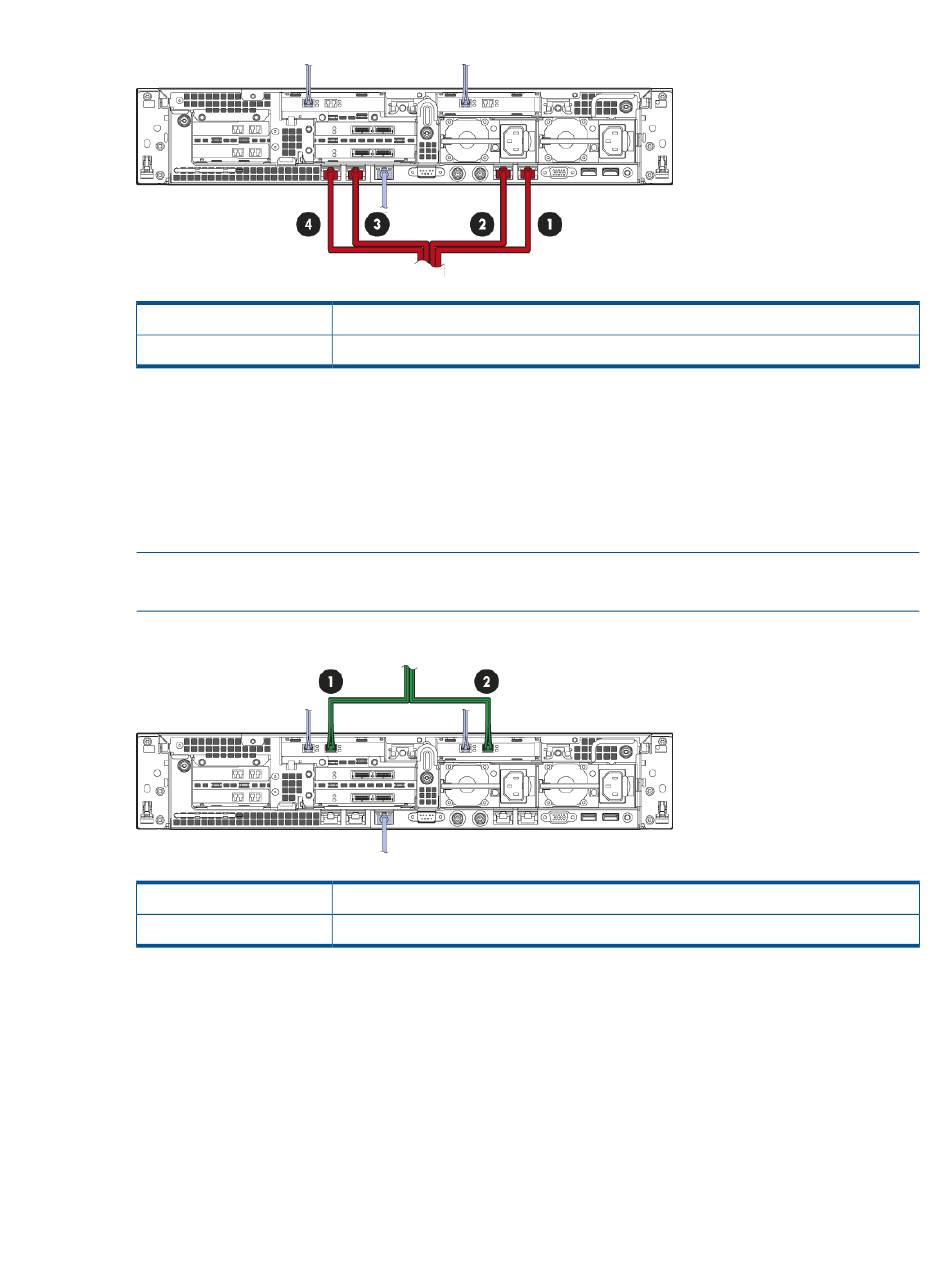

Abbildung 5 Verkabelung mit den Netzwerken des Kunden gemäß Vorlage 2
1, 2, 3 und 4
Hellblaue Kabel
Vorlage 3, nur 10 GbE Netzwerk
Vorlage 3 unterstützt Kunden, die nur über ein 10 GbE Netzwerk verfügen. Für die Daten und für
die Verwaltung wird dasselbe Netzwerk verwendet.
Der standardmäßige Verbindungsmodus für diese Vorlage ist Modus 1.
Der empfohlene IP-Adressbereich summiert sich auf 17: 1 für die Verwaltung. 16 zusammenhängend
für Daten.
HINWEIS:
Bei Verwendung eines 10 GbE Netzwerks müssen Sie die richtigen SFPs für Ihre
Umgebung bereitstellen. Diese sind nicht im Lieferumfang des Produkts enthalten.
Abbildung 6 Verkabelung mit den Netzwerken des Kunden gemäß Vorlage 3
1 und 2
Hellblaue Kabel
Vorlage 4, zwei 1 GbE Netzwerke
Vorlage 4 unterstützt Kunden, die über zwei 1 GbE Netzwerke verfügen. Ein 1 GbE Netzwerk
wird für die Daten verwenden, das andere für die Verwaltung. Das Gateway muss sich in demselben
Subnetz wie das Netzwerk befinden, das zum Verbinden der Remotestandorte verwendet wird.
Hierbei handelt es sich für gewöhnlich um das Datenpfadsubnetz, das beispielsweise für den
Replikationsdatenverkehr des Remotestandorts/externen Standorts verwendet wird.
Der standardmäßige Verbindungsmodus für diese Vorlage ist Modus 1 in beiden Subnetzen.
Der empfohlene IP-Adressbereich summiert sich auf 25: 16 zusammenhängend im Datensubnetz.
1 + 8 zusammenhängend im Verwaltungssubnetz.
Verbundene 1 GbE Ports zum Daten- und Verwaltungsnetzwerk des Kunden
Siehe
Werkseitige Standardverkabelung (Seite
Verbundene 10 GbE Ports zum Daten- und Verwaltungsnetzwerk des Kunden
Siehe
Werkseitige Standardverkabelung (Seite
11). Diese sollten nicht getrennt werden.
11). Diese sollten nicht getrennt werden.
Unterstützte Netzwerkkonfigurationen (Vorlagen)
17
