d. Nehmen Sie das Trennelement aus dem Gehäuse.
Installieren von
Verbindungsmodulen
Schrittweise Anweisungen zur Installation von Verbindungsmodulen
finden Sie in der Dokumentation im Lieferumfang des
Verbindungsmoduls.

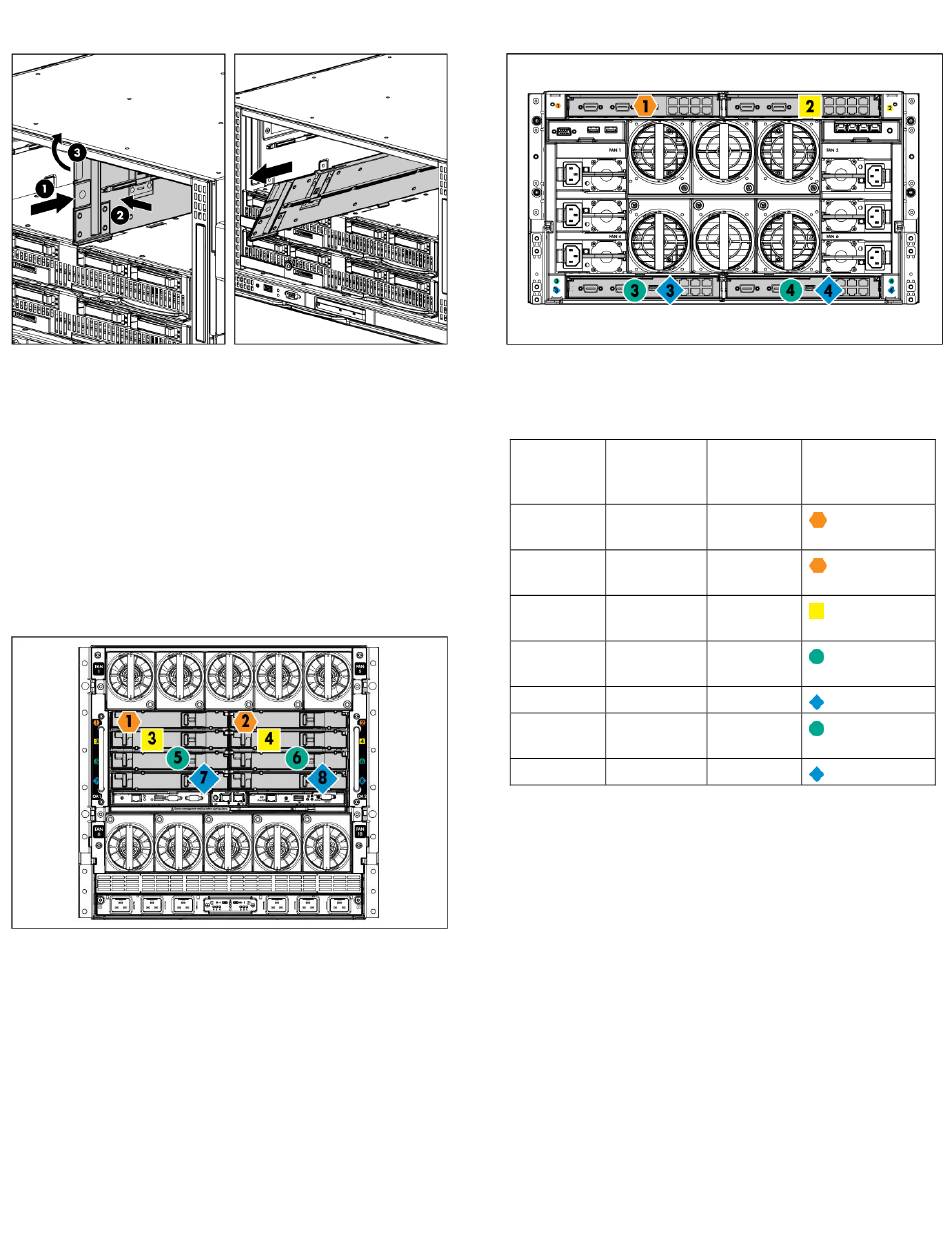

Nummerierung von
Verbindungsmoduleinschüben und
Gerätezuordnung
•
HP BladeSystem c7000-Gehäuse
HP BladeSystem c3000-Gehäuse
•
Um Netzwerkverbindungen für bestimmte Signale zu unterstützen,
installieren Sie Verbindungsmodule in den Einschüben, die jeweils
den Signalen der integrierten Adapterkarten oder Mezzanine Cards
entsprechen.
Server Blade-
c7000
Signal
Verbindungs-
modul
FlexibleLOM
1
1 (integriert)
FlexibleLOM
2
2 (integriert)
Mezzanine
3 und 4
Card 1
Mezzanine
5 und 6*
Card 2
7 und 8**
Mezzanine
5 und 6**
Card 3
7 und 8*
* Ports für Dual Port Mezzanine Cards und Ports 1 und 2 für Quad
Port Mezzanine Cards
** Ports 3 und 4 für Quad Port Mezzanine Cards
Einzelheiten zur Portbelegung finden Sie auf dem
Installationsposter des HP BladeSystem-Gehäuses oder im Setup-
und Installationshandbuch zum HP BladeSystem-Gehäuse auf der
HP Website (http://www.hp.com/go/bladesystem/documentation).
Herstellen einer Verbindung mit
dem Netzwerk
Damit HP BladeSystem eine Verbindung zum Netzwerk herstellen
kann, muss jedes Gehäuse mit Netzwerkverbindungsmodulen zur
Verwaltung der Signale zwischen den Server Blades und dem
externen Netzwerk konfiguriert werden.
Für HP BladeSystem c-Class-Gehäuse sind die folgenden beiden
Arten von Verbindungsmodulen verfügbar: Passthrough-Module
und Switch-Module. Weitere Informationen finden Sie auf der
HP Website (http://www.hp.com/go/bladesystem/interconnects).
c3000
Kennzeichen der
Verbindungs-
Verbindungs-
modul
modul-einschübe
1
1
2
3 und 4
3 und 4
3 und 4
3 und 4
