ausschließlich zum internen Datenpfad-Failover und Verwaltungsdatenverkehr bestimmt. Dieses
Netzwerk lässt keinen Benutzerzugriff zu.
Die zum Anschließen jedes Switches erforderliche Verkabelung ist bereits vorinstalliert. Die
Verkablung zu jedem Knoten wird im folgenden Diagramm gezeigt. Die abgebildeten Ports sind
zur Verwendung mit dem internen Netzwerk-Switch reserviert.
ACHTUNG:
Kundennetzwerk NIE an die internen Netzwerk-Switches oben am Racks anschließen.

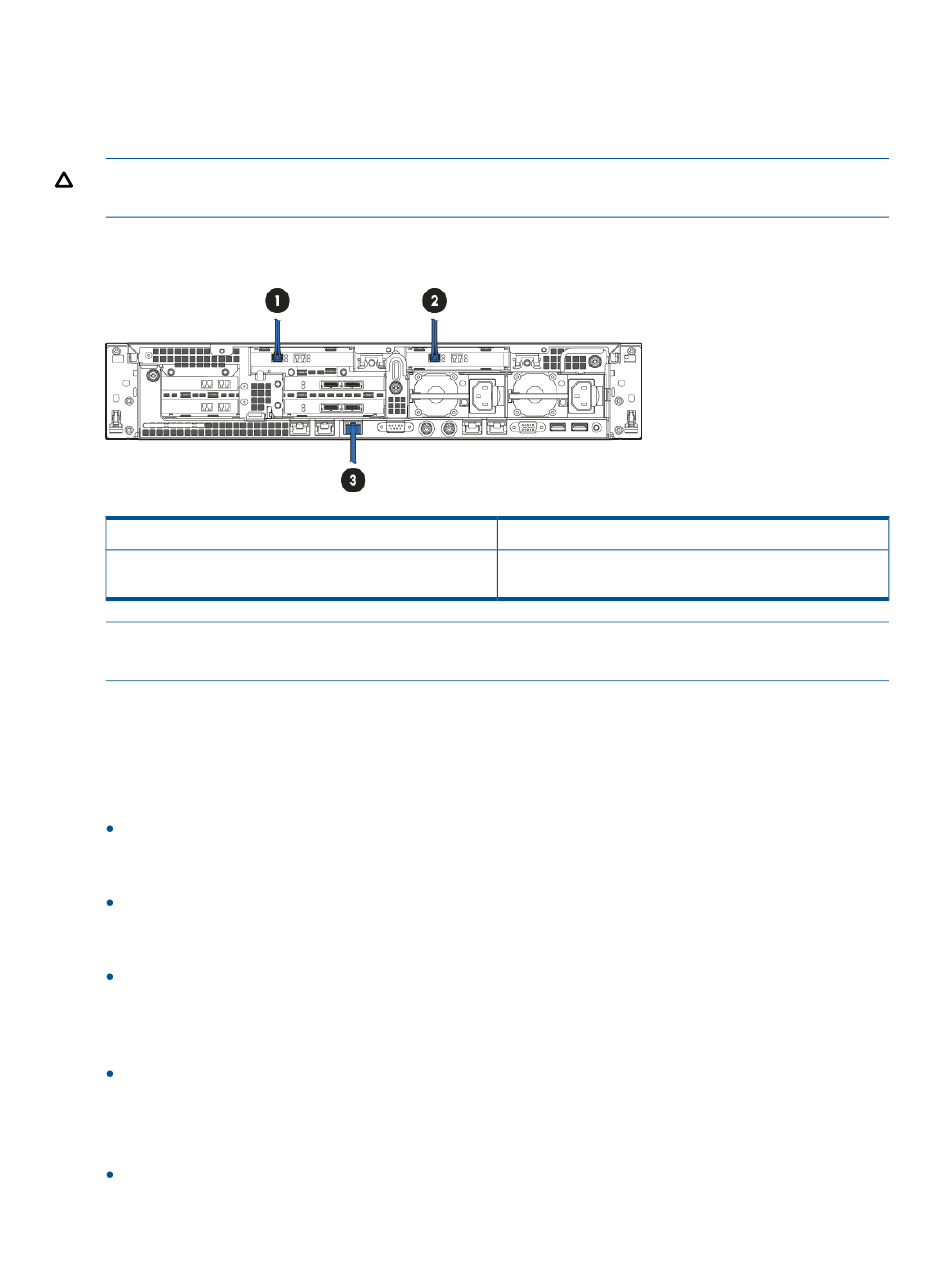

Abbildung 3 Werkseitige interne Netzwerkverkabelung gemäß Standard für jeden Knoten (darf
nicht geändert werden)
1. 10 GbE Verbindung zum internen Netzwerk-Switch
3. (iLO3-Port) 1 GbE Verbindung zum internen
Netzwerk-Switch
HINWEIS:
Die in der Abbildung genannten Nummern sind Diagrammbezeichnungen. Die Ports
auf der Rückseite des Knotens sind nicht nummeriert.
Bedeutung der Virtual Interface-Adressen (VIF-Adressen)
Um die IP-Adresszuordnen bei konfigurierten Konfigurationen verstehen zu können, müssen Sie
den Unterschied zwischen physischen IP-Ports und virtuellen Adressen (VIF-Adressen) kennen.
Im Folgenden eine Zusammenfassung:
Sie sollten sicherstellen, dass Sie über ausreichend viele IP-Adressen verfügen, um sowohl die
physischen Port-Verbindungen als auch die virtuellen Verbindungen abdecken zu können, die
das HP StoreOnce Backup System während der Netzwerkkonfiguration generiert.
Die Anzahl der erforderlichen IP-Adressen hängt von der von Ihnen ausgewählten Vorlage ab
(sowie von ihrer Implementierung von physischen Ports und VIF-Adressen) sowie von der Anzahl
der von Ihnen installierten Couplets.
Es wird nachdrücklich empfohlen, dass Sie ausreichend viele IP-Adressen zuweisen, um ein
vollständig erweitertes System mit zwei Racks (mit 8 Knoten) unterstützen zu können. Das
bedeutet, dass Sie das Netzwerk nicht neu konfigurieren müssen, wenn Sie mit einem System
mit einem Rack beginnen und es in der Folge erweitern.
Wenn Sie Ihr Netzwerk neu konfigurieren müssen, müssen Sie auch die Sicherungsziele und
die Replikationskonfigurationen neu einrichten.
Physische IP-Ports
Die physischen Ports sind die Ports, die verwendet werden, um das HP StoreOnce Backup
System mit dem Netzwerk des Kunden zu verbinden.
12
Verbindung mit Ihrem Netzwerk
Sie sollten die werkseitige Standardverkablung NIE abziehen, und Sie sollten das
2. 10 GbE Verbindung zum internen Netzwerk-Switch
