2.4 Elektrische Installation

Dieser Abschnitt enthält ausführliche Anweisungen zur
Verdrahtung des Frequenzumrichters und beschreibt die
folgenden Aufgaben:
2
2
Anschließen der Ausgangsklemmen des Frequen-
zumrichters
Anschließen der Netzversorgung an den
Eingangsklemmen des Frequenzumrichters

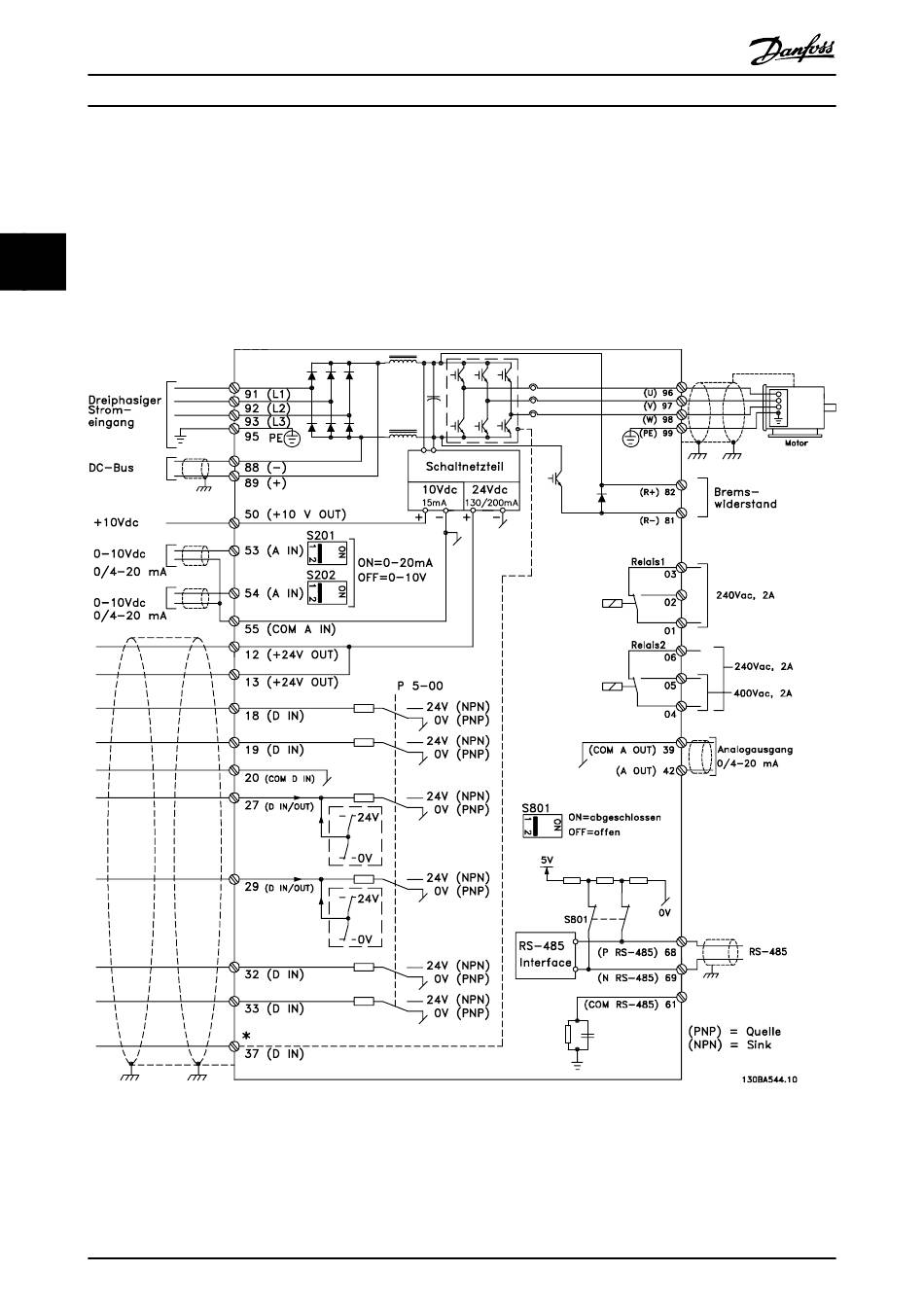

Abbildung 2.4 Anschlussplan des Grundgeräts
* Klemme 37 ist optional
10
Produkthandbuch für VLT
Abbildung 2.4 zeigt den Anschlussplan des Grundgeräts
ohne Optionen.
®
MG11AI03 - VLT
ist eine eingetragene Marke von Danfoss
®
HVAC Drive
Anschließen der Steuerleitungen und seriellen
Schnittstelle
Prüfen der Eingangs-, Motor- sowie Steuer-
klemmen auf ihre bestimmungsgemäße Funktion
nach Anlegen der Netzspannung
