Installation
Ziehen Sie die Klemmen gemäß den Anzugsdreh-
momenten in 10.4 Anzugsdrehmomente für
Anschlüsse an.
Befolgen Sie die Anforderungen an die
Motorkabel des Motorherstellers.
2
2

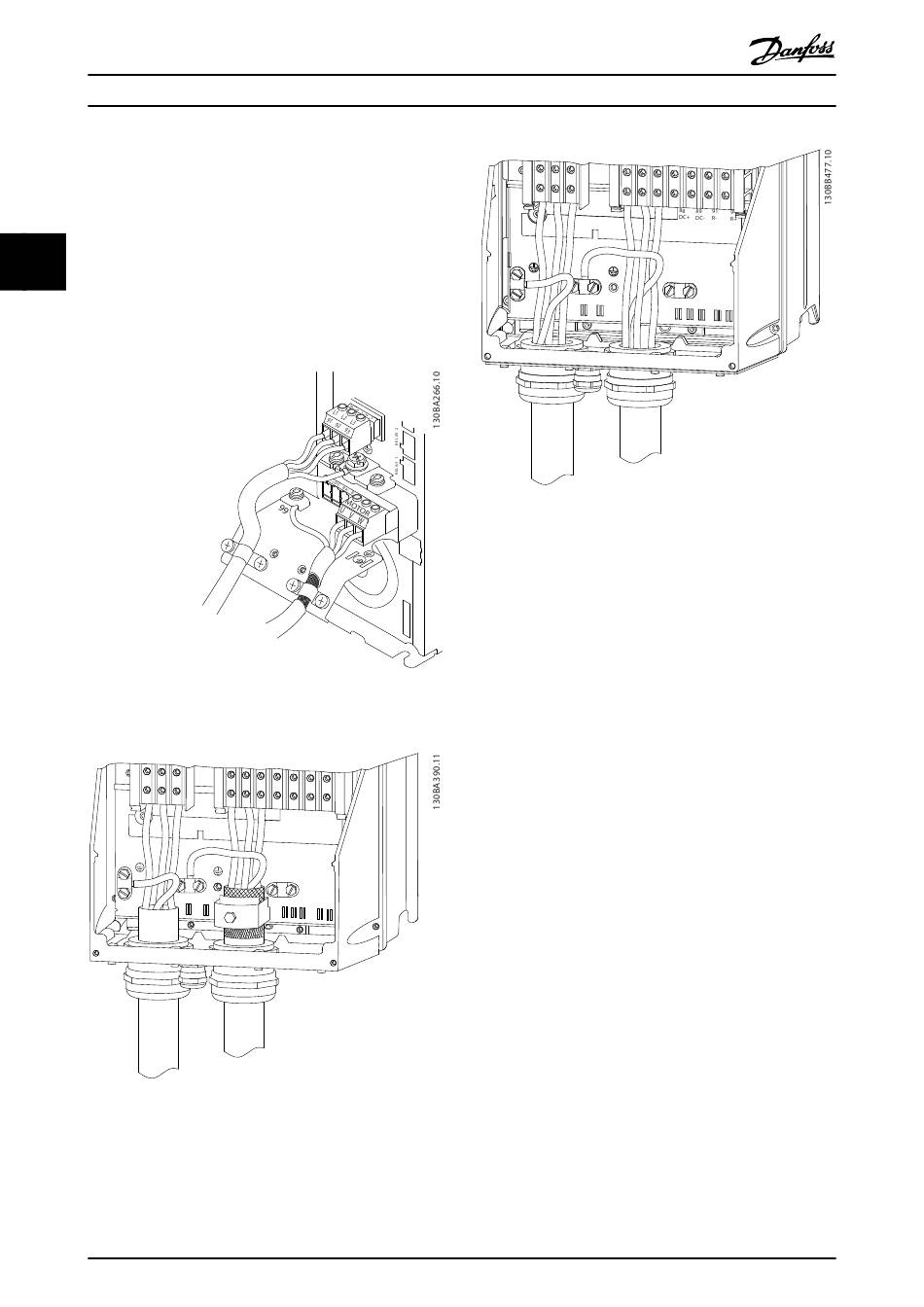

Abbildung 2.8, Abbildung 2.9 und Abbildung 2.10 zeigen
vereinfachte Anschlussbilder für Netz, Motor und Erdung
eines Frequenzumrichters. Die jeweiligen Konfigurationen
ändern sich je nach Gerätetypen und optionaler
Ausrüstung.
Abbildung 2.8 Motor-, Netz- und Erdungsanschluss für Baugröße
A
91
92
L1
L2
95
Abbildung 2.9 Motor-, Netz und Erdungsanschluss für Baugröße
B, C und D bei Verwendung abgeschirmter Kabel
14
Produkthandbuch für VLT
88
89
81
8
DC-
DC+
R-
R+
93
96
97
98
L3
U
V
W
99
MG11AI03 - VLT
®
HVAC Drive
91
92
L1
L2
95
Abbildung 2.10 Motor-, Netz- und Erdungsanschluss für
Baugröße B, C und D
- LC -
®
ist eine eingetragene Marke von Danfoss
93
96
97
99
L3
U
V
W
99
