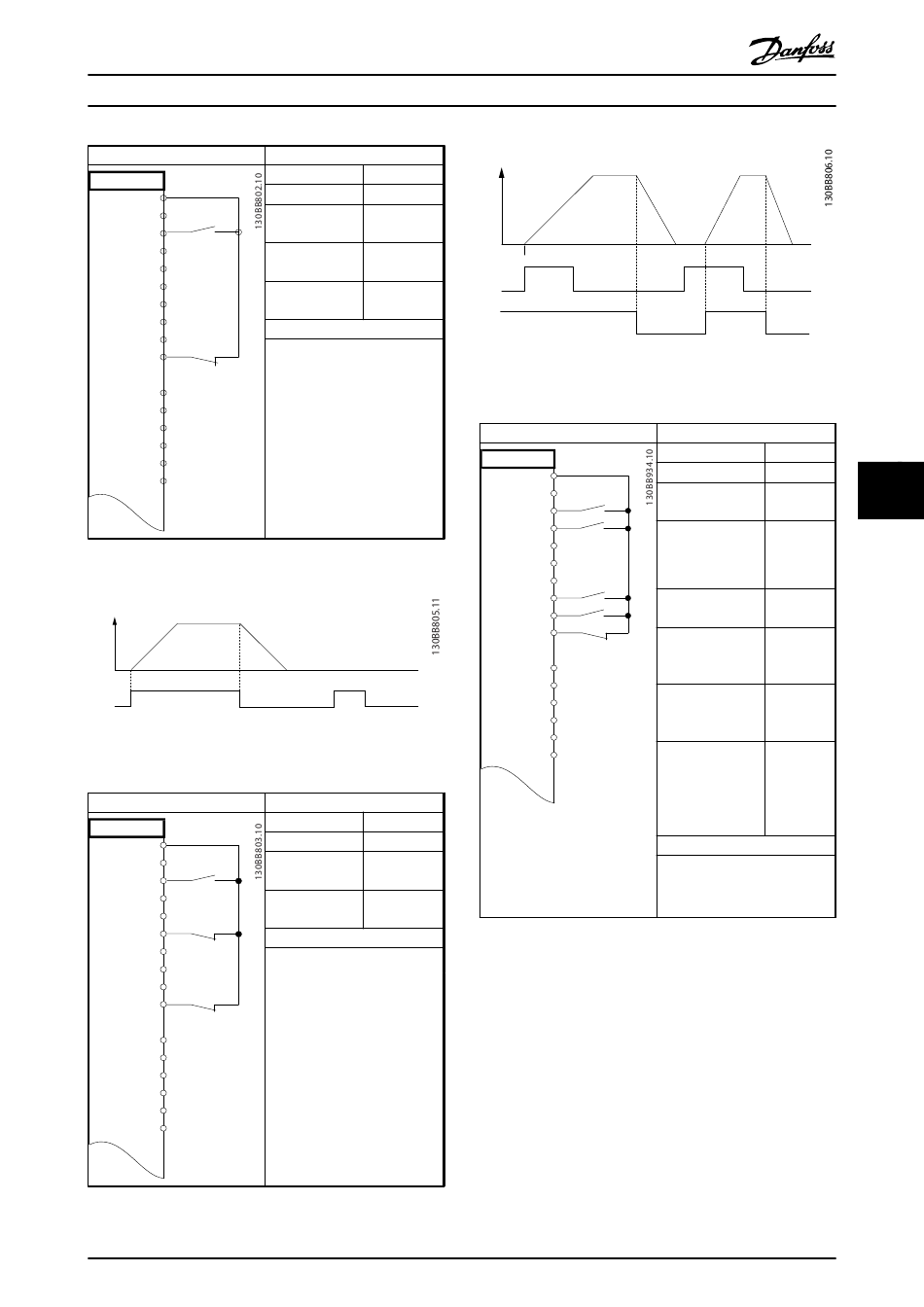

Anwendungsbeispiele
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 6.4 Start-/Stopp-Befehl mit sicherem Stopp
Speed
Start (18)
Abbildung 6.1 Start-/Stopp-Befehl mit sicherem Stopp
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 6.5 Puls-Start/Stopp
Produkthandbuch für VLT
Parameter
Funktion Einstellung
5-10 Klemme 18 [8] Start*
Digitaleingang
5-12 Klemme 27 [0] Ohne
Digitaleingang Funktion
5-19 Klemme 37 [1] S.Stopp/
Sicherer Stopp Alarm
* = Werkseinstellung
Hinweise/Anmerkungen:
Wenn 5-12 Klemme 27 Digital-
eingang auf [0] Ohne Funktion
programmiert ist, wird keine
Drahtbrücke zu Klemme 27
benötigt.
Parameter
Funktion Einstellung
5-10 Klemme 18 [9] Puls-Start
Digitaleingang
5-12 Klemme 27 [6] Stopp
Digitaleingang (invers)
* = Werkseinstellung
Hinweise/Anmerkungen:
Wenn 5-12 Klemme 27 Digital-
eingang auf [0] Ohne Funktion
programmiert ist, wird keine
Drahtbrücke zu Klemme 27
benötigt.
®
MG11AI03 - VLT ist eine eingetragene Marke von Danfoss
®
HVAC Drive
Speed
Latched Start (18)
Stop Inverse (27)
Abbildung 6.2 Puls-Start/Stopp invers
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
32
D IN
D IN 33
D IN
37
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
COM
39
Tabelle 6.6 Start/Stopp mit Reversierung und 4 Festdrehzahlen
Parameter
Funktion Einstellung
5-10 Klemme 18 [8] Start
Digitaleingang
5-11 Klemme 19 [10]
Digitaleingang Reversierun
g*
5-12 Klemme 27 [0] Ohne
Digitaleingang Funktion
5-14 Klemme 32 [16]
Digitaleingang Festsollwert
Bit 0
5-15 Klemme 33 [17]
Digitaleingang Festsollwert
Bit 1
3-10 Festsollwert
Festsollwert 0 25%
Festsollwert 1 50%
Festsollwert 2 75%
Festsollwert 3 100%
* = Werkseinstellung
Hinweise/Anmerkungen:
