ACHTUNG! - Nach dem Anschluss der Sicherheitsvorrichtungen müssen die Schritte für das „Erlernen der Sicherheitsvorrichtungen" ausge-

führt werden (Abschnitt 4.3).

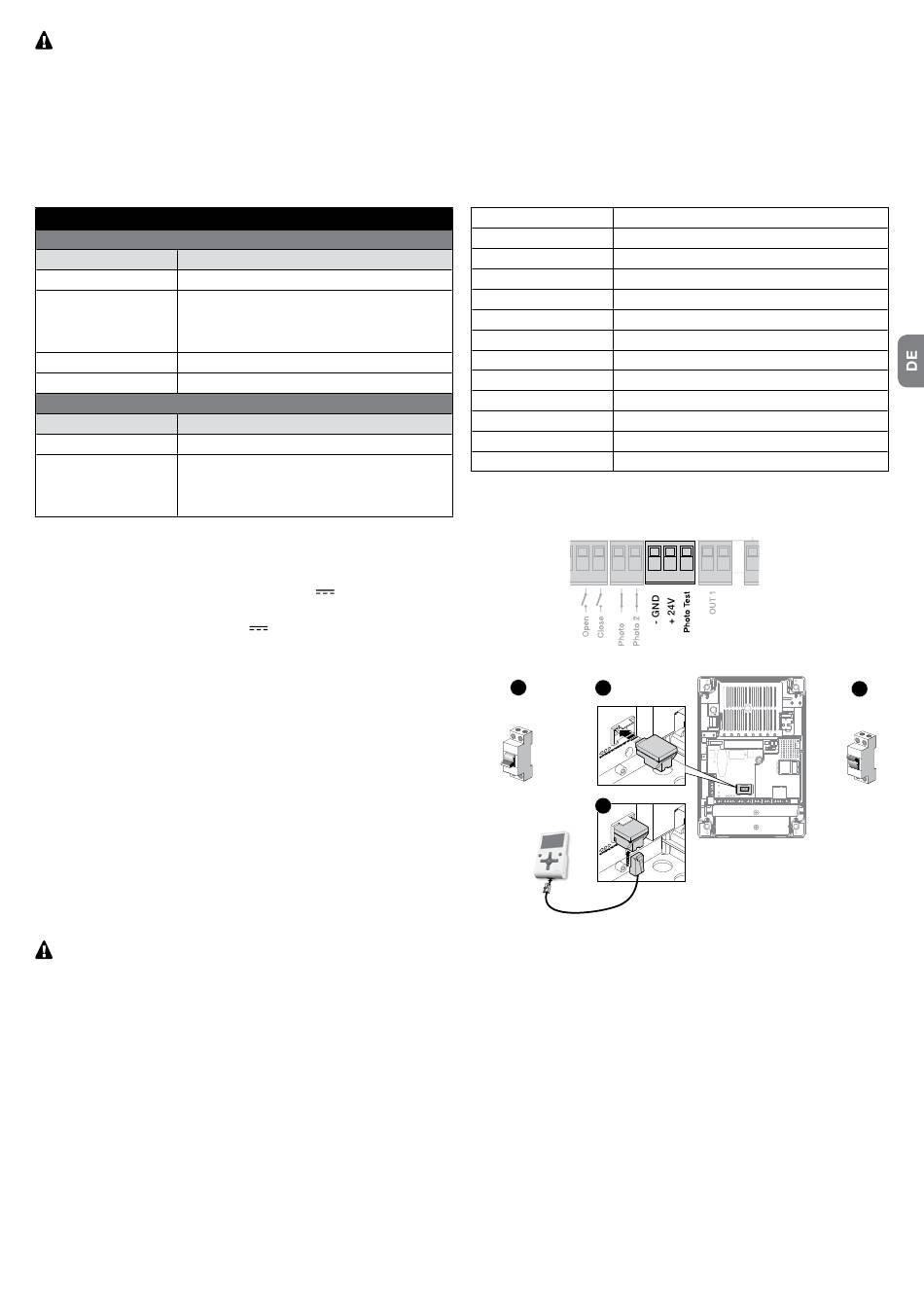

3.4 - Anschluss Funkempfänger

Die Steuerungseinheit verfügt über eine SM-Steckverbindung für den Anschluss eines Funkempfängers (optionales Zubehör, nicht im Lieferumfang enthalten)

Modell SMXI, SMXIS, OXI, OXI New Generetion, OXIBD bzw. OXIT und ähnliche.

Zur Einsetzung des Funkempfängers ist es erforderlich, den Netzstecker der Steuerungseinheit zu ziehen, die Spannungszufuhr zu unterbinden und den

Empfänger wie in Abb. 6 gezeigt einzusetzen.

In der Tabelle 2 sind die Aktionen angeführt, die von der Steuerungseinheit je nach aktivierten Ausgängen bzw. je nach den vom Funkempfänger ausgesendeten

Steuerungsbefehlen ausgeführt werden.

Hinweis - Für allfällige weitere Informationen siehe Bedienungshandbuch des Funkempfängers.

TABELLE 2

SMXI-, SMXIS-Empfänger in „Modus 1 oder 2"

Ausgang

Beschreibung

Ausgang Nr. 1

Schrittbetrieb (PP)

Ausgang Nr. 2

Teilöffnung; Werkseinstellung: Öffnet zu 1/4 der

Laufhöhe (kann in der Phase der Laufhöhenerfassung

bzw. mithilfe des Programmiergerätes Oview verän-

dert werden)

Ausgang Nr. 3

Öffnen

Ausgang Nr. 4

Schließen

Empfänger OXI, OXIT, programmiert auf „Modus 2 erweitert"

Steuerungsbefehl

Beschreibung

Steuerungsbefehl Nr. 1

Schrittbetrieb (PP)

Steuerungsbefehl Nr. 2

Teilöffnung; Werkseinstellung: Öffnet zu 1/4 der

Laufhöhe (kann in der Phase der Laufhöhenerfassung

bzw. mithilfe des Programmiergerätes Oview verän-

dert werden)

3.5 - Anschluss weiterer Geräte an die Steuereinheit

Müssen weitere in der Anlage vorgesehene Geräte versorgt werden (z.B.

Lesegerät für Transponderkarten, Beleuchtung für den Schlüsseltaster usw.),

können diese mittels der Klemmen „GND" und „24 V

angeschlossen werden.

Die Versorgungsspannung beträgt 24 V

rem Maximalstrom von 200 mA.

3.6 - Programmierungseinheit Oview

Durch die Programmierungseinheit „Oview" wird eine vollständige und schnelle

Abwicklung der Installations- und Wartungsphase sowie der Diagnose der gesamten

Automatisierung ermöglicht. Über die Bus-Schnittstelle IBT4N kann die Oview durch

die Verwendung einer 4-adrigen Busleitung an die Steuerung angeschlossen werden.

Für den Zugriff zum Anschluss BusT4 ist es erforderlich, das Gehäuse zu öffnen und den

IBT4N-Steckverbinder an der vorgesehenen Stelle einzustecken.

Ganz allgemein kann Oview in Bezug auf die Steuerungseinheit in einer maximalen

Distanz von 100 Kabelmetern verwendet werden; die Programmierungseinheit kann

gleichzeitig an mehrere Steuerungseinheiten (bis zu 16) angeschlossen werden und

kann auch während des normalen Betriebs der Automatisierung angeschlossen blei-

ben. Um mit Oview zu arbeiten, ist es sehr wichtig, die im Oview-Bedienungshandbuch

enthaltenen Anweisungen zu befolgen.

Wenn sich auf der Steuerungseinheit ein Funkempfänger der Serie OXI befindet,

ist es bei Verwendung von Oview möglich, auf die Parameter der gespeicherten

Sender auf dem Empfänger zuzugreifen. Für weitere Informationen siehe Oview-

Bedienungsanleitung bzw. das auf der Seite www.niceforyou.com verfügbare

Funktionsdatenblatt der Steuerungseinheit.

ACHTUNG! - Wurden die Funktionen der Tabelle 3 mit dem Oview-Programmierer eingestellt, muss der Dip-Schalter = OFF eingestellt werden.

3.7 - Erste Inbetriebnahme und Kontrolle der Anschlüsse

Sobald die Steuereinheit mit Strom versorgt ist, folgendes überprüfen:

• OK-LED (in der Nähe des DIP-Schalters) blinkt regelmäßig mit grünem Licht und einer Blinkfrequenz von 1 mal pro Sekunde.

• LED der Fotozellen (sofern vorhanden) blinken (RX); die Art des Blinkens ist nicht signifikant, da sie von anderen Faktoren abhängt.

• LED der Eingänge ALT, Photo und Photo2 leuchten permanent (siehe Tabelle 6 - Abschnitt 7.2).

Entspricht mindestens eine dieser Kontrollen nicht den Anforderungen, müssen die Stromversorgung der Steuereinheit unterbrochen und die verschiedenen,

zuvor angebrachten, elektrischen Anschlüsse überprüft werden.

" an die Steuereinheit

(- 30 % ÷ + 50 %) mit verfügba-

Steuerungsbefehl Nr. 3

Öffnen

Steuerungsbefehl Nr. 4

Schließen

Steuerungsbefehl Nr. 5

Stop

Steuerungsbefehl Nr. 6

Schrittbetrieb (PP) Wohnblockbetrieb

Steuerungsbefehl Nr. 7
