Photo Eingang für Sicherheitsvorrichtungen wie Fotozellen mit NC-Kontakt (normal geschlossen). Die Maßnahme erfolgt während des
Schließvorgangs.
Photo2 Eingang für Sicherheitsvorrichtungen wie Fotozellen mit NC-Kontakt (normal geschlossen). Die Maßnahme erfolgt während des
Schließvorgangs.
GND Negativ GND
24V
Ausgang 24 V
gieverbrauch) wird dieser Ausgang nicht abgeschaltet.
Phototest Ausgang 24 V
Modus ist (geringer Energieverbrauch) wird dieser Ausgang nicht abgeschaltet.
Out1 (Flash) Ausgang für Blinkleuchte 24 V 25 W mit Automatik (ELDC)
Out2
Relaisausgang potentialfreier Kontakt (max. resisitive Last 3 A)
Out3 Relaisausgang potentialfreier Kontakt (max. resisitive Last 3 A)
WICHTIG! - Vom Anschluss einer Vorrichtung welcher Art auch immer bzw. eines nicht ausdrücklich in diesem Bedienungshandbuch angeführ-
ten Zubehörs wird ABGERATEN. Der Hersteller übernimmt keine Haftung für etwaige Schäden, die durch eine unsachgemäße Verwendung der
diversen Vorrichtungen des Systems (d. h. eine Verwendung, die nicht den Bestimmungen des vorliegenden Bedienungshandbuchs entspricht),
verursacht wurden. Für weitere Informationen wenden Sie sich bitte an den NICE-Kundendienst.

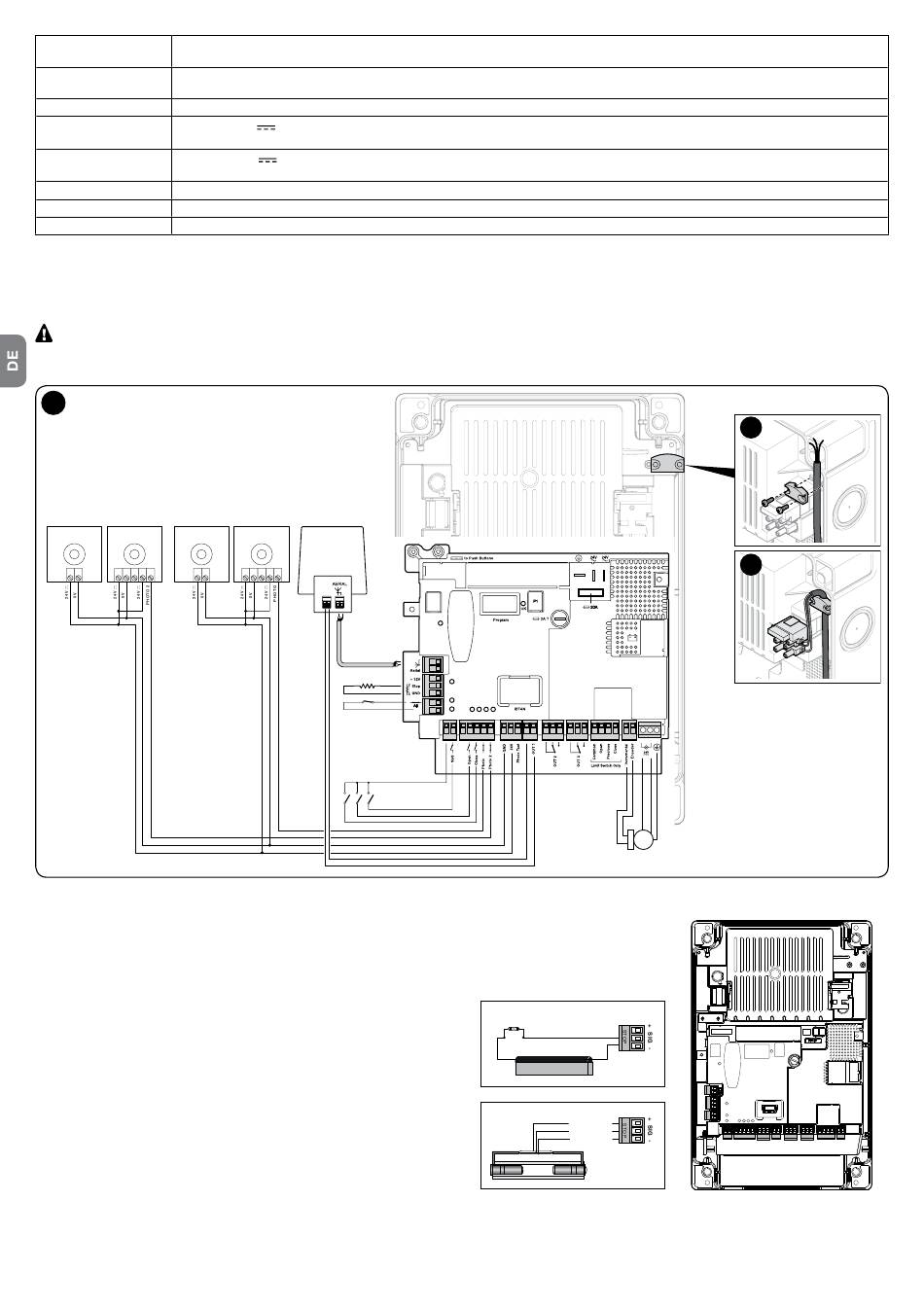

3.2 - Elektrische Anschlüsse der Steuerungseinheit (Abb. 5)
ACHTUNG! – Alle elektrischen Anschlüsse müssen bei ausgeschalteter Stromversorgung und abgetrennter Pufferbatterie ausgeführt werden.
Nachdem das Gehäuse der Steuereinheit befestigt und die Bohrungen für die Durchführung der Elektrokabel vorgenommen wurden (Abschnitt 2.4), die elektri-
schen Anschlüsse, wie in Abb. 5 gezeigt, vornehmen.
5
TX RX
1 2 1 2 3 4 5 1 2

3.3 - Eingang STOP SAFETY EDGE

Die Funktion des Eingangs SAFETY EDGE besteht darin, eine sofortige Anhaltung
des laufenden Bewegungsvorgangs gefolgt von einer kurzen Bewegungsumkehr
zu bewirken.
An diesen Eingang können Vorrichtungen wie optische Schaltleisten (OSE) bzw.
Vorrichtungen mit Ausgang mit konstantem Widerstand 8.2 kΩ angeschlossen
werden.
Die Steuerungseinheit erkennt in der Einlernphase den Typ der angeschlossenen
Vorrichtung und bewirkt einen „STOP", sobald eine Änderung in Bezug auf den
eingelernten Status eintritt.
Mit entsprechenden Maßnahmen kann am Eingang STOP SAFETY EDGE mehr
als eine Vorrichtung auch anderen Typs angeschlossen werden:
- NA-Vorrichtungen: den Widerstand mit 8,2 kΩ parallel zur Vorrichtung schalten;
- NC-Vorrichtungen: den Widerstand mit 8,2 kΩ in Reihe zur Vorrichtung schalten;
- Eine „Reihenschaltung" mehrerer NC-Vorrichtungen untereinander ohne
Mengenbeschränkung ist möglich;
- Falls mehrere Vorrichtungen vorhanden sind, müssen alle „in Kaskade" mit
einem einzigen Endwiderstand von 8,2 kΩ geschaltet werden;
- Es ist auch die Schaffung einer Kombination des Typs NA und NC möglich,
indem man die beiden Kontakte „parallel" anbringt. In diesem Fall ist es erfor-
derlich, den NC-Kontakt mit einem Widerstand von 8,2 kΩ in Serie zu schalten;
dadurch wird auch die Kombination von drei Vorrichtungen ermöglicht: „NA",
„NC" und 8,2 kΩ.
4 – Deutsch
(- 30 %; + 50 %) 200 mA für die Geräteversorgung; wenn die Steuereinheit im Standby-Modus ist (geringer Ener-
(- 30 %; + 50 %) 200 mA für die Versorgung der Fotozellen im Testmodus; wenn die Steuereinheit im Standby-
TX RX FLASH
24 V
1 2 3 4 5
8K2
NC
NO NO NO
FUSE
FUSE
M1
8k2
8,2 kΩ
STOP
brown - 12V DC
green - Segnale
white - GND/0V
1
2
