Diese Vorgänge erfolgen bei geringer Geschwindigkeit. Befindet sich das Tor in
der Schließposition, muss es mit Hilfe des Notbetätigungssystems (siehe Be-
triebsanleitung des Motors) manuell ca. 50 cm vom Boden entfernt positioniert
werden, um bei Umkehr der Drehrichtung ein Ausklinken der Tragseile (Sektio-
naltore) oder ein übermäßiges Aufwickeln der Rollgitter (Rolltore) zu verhindern.
Wichtig - Freigabe mit Motor Nice SUMO: bei Freigabe durch den Mo-
tor SUMO speichert die Steuereinheit DPR0924 diesen Steuerbefehl, sofern sie
in Betrieb ist. Es muss ein Schließvorgang bis zum vollständigen Schließen er-
folgen, um die Position erneut mit dem Encoder zu synchronisieren. Das Öffnen
erfolgt dann solange im ‚Totmann'-Modus bis die Synchronisation der Position
mit dem Encoder abgeschlossen ist.

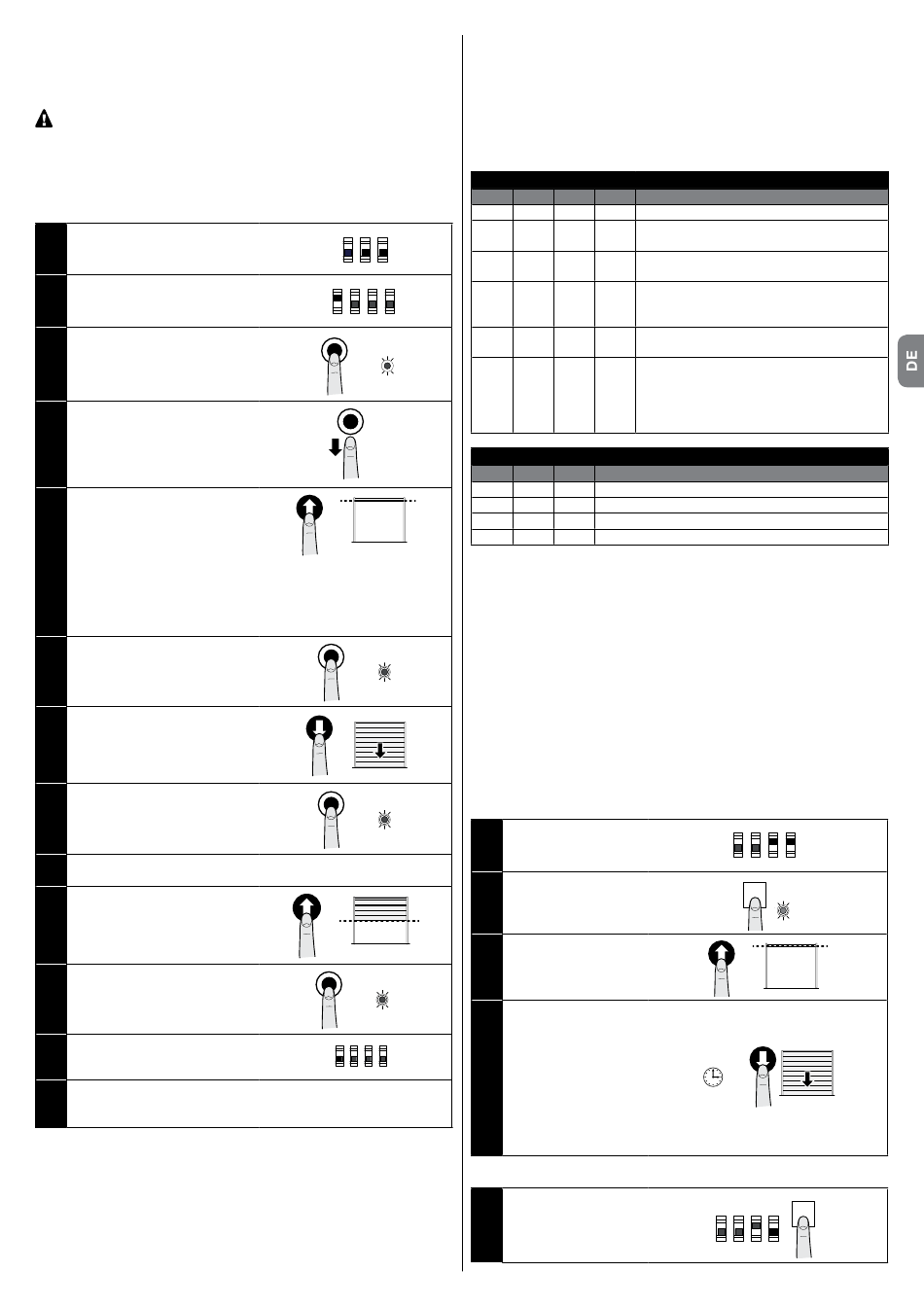

Bei diesem Vorgang folgendermaßen vorgehen:
01.
Motortyp auswählen und DIP-
Schalter B-2 und B-3 auf OFF
stellen
02. DIP-Schalter A-1 auf ON stellen
(A-2, A-3 und A-4 auf OFF)
03. STOPP-Taste solange gedrückt
halten, bis LED konstant rot
leuchtet (nach ca. 3 Sekunden)
04. STOPP-Taste loslassen
05. Taste ÖFFNEN drücken, um das
Tor in die gewünschte Öffnungs-
position zu bringen
Achtung!
- Entspricht die Drehrichtung nicht der eingestellten Richtung (Taste
ÖFFNEN = Öffnungsrichtung) müssen positiver und negativer Pol des
Motorkabels ausgetauscht werden und ein neuer Lernprozess der
Positionen von Anfang an erfolgen
06. STOPP-Taste 3 Sekunden lang
gedrückt halten, bis LED 1 mal rot
aufblinkt
07. Taste SCHLIESSEN drücken, um
das Tor in die vollständige Schließ-
position zu bringen
08. STOPP-Taste 3 Sekunden lang
gedrückt halten, bis LED 2 mal rot
aufblinkt
09. Soll die Höhe der „Teilöffnung" nicht programmiert werden, DIP-Schal-
ter A-1 oder B-1 auf OFF stellen und direkt zu Punkt 12 übergehen
10. Taste ÖFFNEN drücken, um das
Tor in die gewünschte Positon der
Teilöffnung zu bringen (z.B. auf
halber Strecke)
11.
STOPP-Taste 3 Sekunden lang
gedrückt halten, bis LED 3 mal rot
aufblinkt
12. DIP-Schalter A-1 auf OFF stellen
13.
DIP-Schalter A-3 und A-4 gemäß Tabelle 3 für die gewünschte Funkti-
onsweise einstellen und Einstellung der DIP-Schalter mit Taste P1 auf
der Steuereinheit bestätigen
ACHTUNG! – Die Einlernungsphasen dürfen nicht unterbrochen wer-
den. Falls dies trotzdem geschieht, muss das gesamte Einlernungsver-
fahren wiederholt werden.
Nach Abschluss der Phase des Lernens der Positionen müssen die
Kräfte für die Bewegungen gelernt werden: 4 vollständige Manöver
ausführen; wenn das Manöver nicht abgeschlossen wird (z. B. aufgrund
eines amperometrischen Problems, Alt oder Eingriff Foto), wird es nicht
gezählt. Solange diese Phase nicht abgeschlossen ist, blinkt die LED
OK rot und grün während des Manövers, DAS MIT DER MAX. KRAFT
AUSGEFÜHRT WIRD.
Anmerkung: Wenn die Geschwindigkeiten oder die Verlangsamungs-
positionen geändert werden oder wenn die Sensibilität aktiviert wird,
muss die Phase zum Lernen der Kräfte erneut ausgeführt werden.

4.5 - Funktionsweisen

ACHTUNG! - Wurden die in Tabelle 3 aufgeführten Funktionen mit dem
Programmiergerät Oview programmiert, muss der DIP-Schalter auf
OFF gestellt sein.
DIP1 DIP2 DIP3 DIP4 Funktion
OFF
ON
B
OFF
OFF
1 2 3
A
OFF
ON
OFF
1 2 3 4
OFF
3"
OFF
DIP1 DIP2 DIP3 Funktion
OFF
ON
X
X
* Hinweis: Der Empfindlichkeitsparameter reduziert die Krafteinwirkung des
Tores auf ein Hindernis erheblich.
Während des Vorgangs „Erlernen der Sicherheitsvorrichtungen" spei-
chert die Steuereinheit den Status der DIP-Schalter A und B. Ist der
Lernvorgang abgeschlossen, führt eine Änderung der DIP-Schalter
zu schnellem, abwechselndem Blinken der OK-LED in rot-grün. Damit
wird die Änderung der Konfiguration angezeigt. In dieser Phase
3"
x 1 lässt die Steuereinheit keine Befehlsausführungen zu. Der Vorgang
„Erlernen der Sicherheitsvorrichtungen" (Abschnitt. 4.3) erneut durch-
geführt oder P1 für 2 Sekunden gedrückt werden.
Wenn die Lernphase der Positionen beendet ist, müssen 4 komplette
Manöver durchgeführt werden, damit die Steuereinheit den für die
Bewegung des Tores erforderlichen Kraftaufwand abspeichert; die
Manöver werden durch das langsame, abwechselnd rot-grüne Blinken
der OK-LED angezeigt.
Die Parameter „Kraft und Empfindlichkeit" können mit dem Programmiergerät
Oview (Zubehör) eingestellt werden.
3"
4.5.1 - Einstellen der Pausenzeit für automatisches Schließen
x 2
01.
02.
03.
3"
x 3
04.
A
ON
OFF
1 2 3 4
4.5.2 - Ändern des Pausenzeitwertes
01.
TABELLE 3: DIP SWITCH A
OFF OFF OFF Bewegung Totmann-Modus
X OFF OFF Laufhöhenerfassung und Status von ALT-
Eingang
ON OFF OFF Drehrichtung des umgekehrten Encoders
(nur für Absolutwertgeber)
X OFF ON Industriemodus (öffnet halbautomatisch -
schließt im Totmann-Modus), wenn Laufhöhe
eingelernt wurde
X ON OFF Halbautomatischer Modus, wenn Laufhöhe
eingelernt wurde
X ON ON Automatischer Modus mit einstellbarer Pau-
senzeit, wenn Laufhöhe eingelernt wurde (zur
Speicherung der Pausenzeit, sie Abschnitt
4.5.1 „Einstellen der Pausenzeit für automa-
tisches Schließen")
TABELLE 4: DIP SWITCH B
X Sensorik deaktiviert
X Sensorik aktiviert*
X OFF Motor mit Encoder
X ON Motor mit elektromechanischem Endanschlag
DIP-Schalter A-3 und
A-4 auf ON stellen
Taste P1 für 2 Sekunden
drücken (die OK-LED
blinkt grün)
Befehl zum Öffnen
geben, um das Tor in
die vollständig geöffnete
Position zu bringen
Wenn diese Position
erreicht ist, solange
abwarten, wie es der
gewünschten Pausenzeit
zum automatischen
Schließen entspricht und
Befehl zum Schließen
geben.
Die Pausenzeit für auto-
matischen Schließens ist
nun gespeichert
DIP-Schalter switch A-4
auf OFF stellen und mit
Taste P1 für 2 Sekunden
bestätigen
A
ON
OFF
1 2 3 4
2"
P1
OK
2"
P1
A
ON
OFF
1 2 3 4
