Ausführung Die Hebeanlage besteht aus einem standfesten Behälter (2) mit integrierter
Wirkungsweise Das Fördermedium läuft über einen Zulauf (3) in die Hebeanlage und wird in einem
14 von 44
4 Beschreibung
4.4 Konstruktiver Aufbau
Bauart
▪ Behälter aus schlagfestem Kunststoff
▪ Geruchsdichter Deckel mit Aktivkohlefilter und integrierter Überlaufsicherung
▪ Automatisch schaltende Tauchmotorpumpe mit Schwimmerschalter
▪ Integrierte Rückschlagklappe
▪ Nach EN 12050-2
Aufstellung
▪ Stationäre Überfluraufstellung
▪ Stationäre Wandmontage
Antrieb
▪ Wechselstrommotor
▪ Eingebauter Temperaturschalter
▪ Kabel und Schutzkontaktstecker
Laufradform
▪ Offenes Mehrschaufelrad
▪ Kugeldurchgang = 10 mm
Anschlüsse
▪ Zulauf DN 32 / DN 40 / DN 50
▪ Druckseitiger Anschluss DN 40
▪ Duschanschluss DN 50
▪ Belüftung und Entlüftung über Steckmuffe DN 40
4.5 Aufbau und Wirkungsweise
1
2

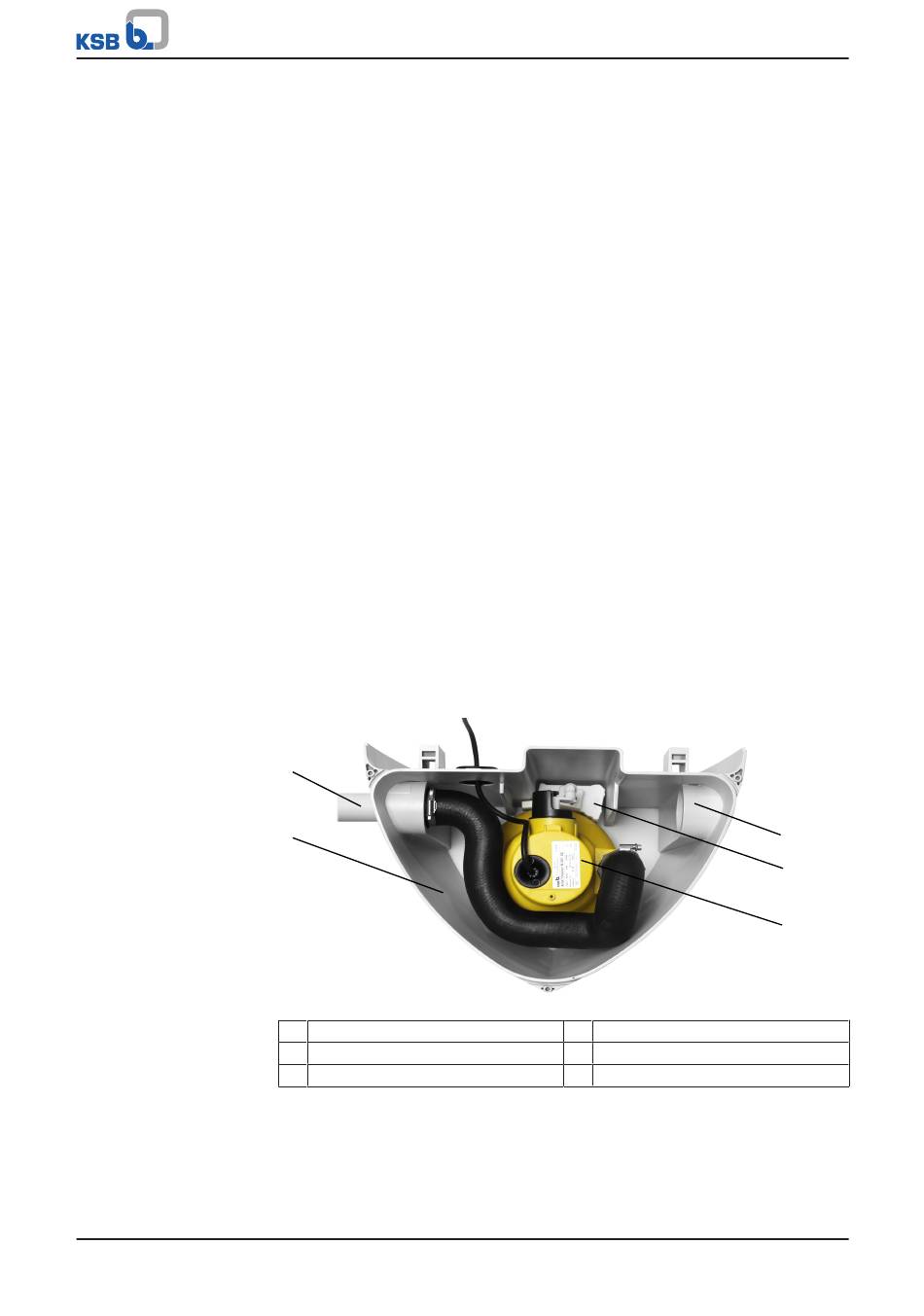

Abb. 2: Beschreibung und Schnittbild der Hebeanlage
1 Druckseitiger Anschluss
2 Behälter
3 Zulauf
Tauchmotorpumpe (5), Zulauf (3) und druckseitigem Anschluss (1).
geruchsdichten und wasserdichten Behälter (2) gesammelt. Bei einem bestimmten
Füllstand löst der Schwimmerschalter (4) aus und schaltet die Tauchmotorpumpe (5)
automatisch ein. Das Fördermedium wird durch den druckseitigen Anschluss (1) über
die Rückstauebene dem öffentlichen Abwasserkanal zugeführt.
Ama-Drainer-Box Mini
4 Schwimmerschalter
5 Tauchmotorpumpe
3
4
5
