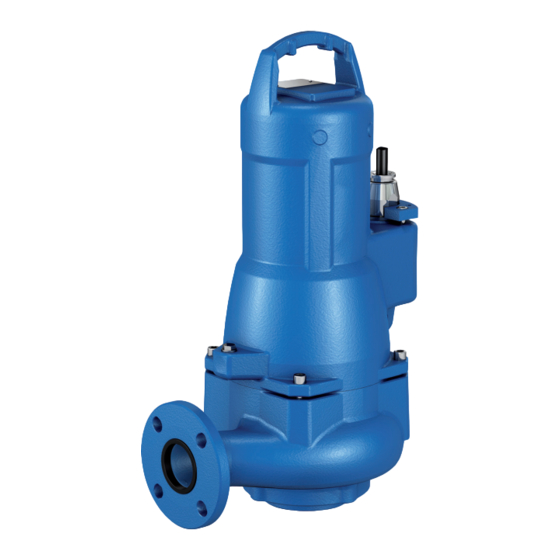

KSB Amarex KRT Betriebs-/Montageanleitung
  1. Anleitungen
  2. Marken
  3. KSB Anleitungen
  4. Pumpen
  5. Amarex KRT
  6. Betriebs-/montageanleitung

KSB Amarex KRT Betriebs-/Montageanleitung

Vorschau ausblenden Andere Handbücher für Amarex KRT:
Inhaltsverzeichnis

Werbung

Quicklinks

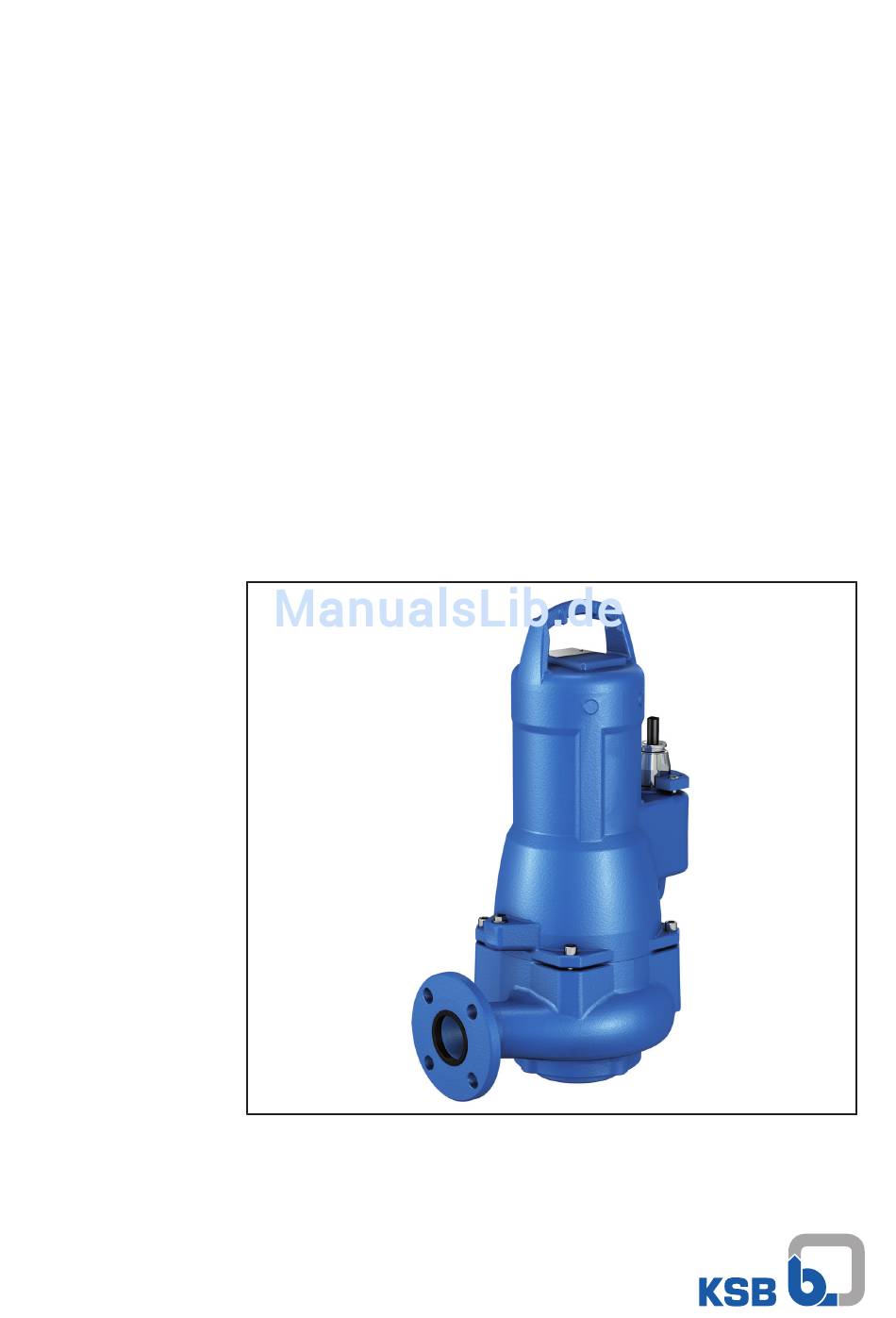

Materialnummer: 01654387
Tauchmotorpumpe
Amarex KRT
Baugröße DN 40 bis DN 300
Motorgrößen
2-polig: 3 2.E bis 75 2.E
4-polig: 2 4.E bis 75 4.E
6-polig: 7 6.E bis 55 6.E
8-polig: 11 8.E bis 45 8.E
Betriebs-/ Montageanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für KSB Amarex KRT

Inhaltszusammenfassung für KSB Amarex KRT

  • Seite 1 Tauchmotorpumpe Amarex KRT Baugröße DN 40 bis DN 300 Motorgrößen 2-polig: 3 2.E bis 75 2.E 4-polig: 2 4.E bis 75 4.E 6-polig: 7 6.E bis 55 6.E 8-polig: 11 8.E bis 45 8.E Betriebs-/ Montageanleitung Materialnummer: 01654387...
  • Seite 2 Impressum Betriebs-/ Montageanleitung Amarex KRT Originalbetriebsanleitung Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB SE & Co. KGaA, Frankenthal 20.12.2017...

  • Seite 3: Inhaltsverzeichnis

    Pumpenaggregat aufstellen .......................... 28 5.3.1 Stationäre Nassaufstellung........................ 28 5.3.2 Transportable Nassaufstellung...................... 35 5.3.3 Stationäre Trockenaufstellung...................... 35 Elektrik ................................ 41 5.4.1 Hinweise zur Planung der Schaltanlage ................... 41 5.4.2 Elektrisch anschließen........................ 46 Inbetriebnahme/Außerbetriebnahme .................... 50 Inbetriebnahme .............................. 50 6.1.1 Voraussetzung für die Inbetriebnahme ................... 50 Amarex KRT 3 von 120...
  • Seite 4 Ersatzteilbestellung ........................... 83 7.7.2 Empfohlene Ersatzteilhaltung für Zweijahresbetrieb gemäß DIN 24296........ 83 Störungen: Ursachen und Beseitigung.................... 84 Zugehörige Unterlagen ........................ 85 Gesamtzeichnungen mit Einzelteileverzeichnis ................... 85 9.1.1 Amarex KRT, Motortyp 1........................ 85 9.1.2 Amarex KRT, Motortyp 2........................ 87 9.1.3 Amarex KRT, Motortyp 3........................ 89 Detailzeichnungen ............................ 90 9.2.1 Laufradform S ............................ 90...
  • Seite 5 Inhaltsverzeichnis Einbaupläne Gleitringdichtung ........................ 114 9.5.1 Balggleitringdichtung........................ 114 9.5.2 Gleitringdichtung mit abgedeckten Federn (HJ) ................ 114 9.5.3 Patronendoppelgleitringdichtung.................... 115 EU-Konformitätserklärung ........................  116 Unbedenklichkeitserklärung ...................... 117 Stichwortverzeichnis..........................  118 Amarex KRT 5 von 120...

  • Seite 6: Glossar

    Rohrleitung, die am Saugstutzen angeschlossen ist Unbedenklichkeitserklärung Eine Unbedenklichkeitserklärung ist eine Erklärung des Kunden im Falle einer Rücksendung an den Hersteller, dass das Produkt ordnungsgemäß entleert wurde, so dass von fördermediumsberührten Teilen keine Gefahr für Umwelt und Gesundheit mehr ausgeht. Amarex KRT 6 von 120...

  • Seite 7: Allgemeines

    D, F, K F, K F, K F, K F, K 150-403 151-401 151-403 200-315 D, K D, K D, K 200-316 200-317 200-318 200-330 200-400 200-401 E , K E , K 200-402 200-403 Amarex KRT 7 von 120...

  • Seite 8: Einbau Von Unvollständigen Maschinen

    KSB Serviceeinrichtung benachrichtigt werden. Die Geräuscherwartungswerte, angegeben als Messflächenschalldruckpegel, beachten. (ð Kapitel 4.7, Seite 23) 1.2 Einbau von unvollständigen Maschinen Für den Einbau von KSB gelieferten unvollständigen Maschinen sind die jeweiligen Unterkapitel von Wartung/Instandhaltung zu beachten. 1.3 Zielgruppe Zielgruppe dieser Betriebsanleitung ist technisch geschultes Fachpersonal.

  • Seite 9: Symbolik

    1 Allgemeines 1.5 Symbolik Tabelle 3: Verwendete Symbole Symbol Bedeutung Voraussetzung für die Handlungsanleitung ✓ ⊳ Handlungsaufforderung bei Sicherheitshinweisen Handlungsresultat ⇨ ⇨ Querverweise Mehrschrittige Handlungsanleitung Hinweis gibt Empfehlungen und wichtige Hinweise für den Umgang mit dem Produkt. Amarex KRT 9 von 120...

  • Seite 10: Sicherheit

    Direkt am Produkt angebrachte Hinweise müssen beachtet und in vollständig lesbarem Zustand gehalten werden. Das gilt beispielsweise für: ▪ Drehrichtungspfeil ▪ Kennzeichen für Anschlüsse ▪ Typenschild Für die Einhaltung von nicht berücksichtigten ortsbezogenen Bestimmungen ist der Betreiber verantwortlich. Amarex KRT 10 von 120...

  • Seite 11: Bestimmungsgemäße Verwendung

    ▪ Anwendung im System Amajet Aufstellungsarten siehe Betriebs- und Montageanleitung Amajet. Folgende Baugrößen sind für Anwendung im System Amajet zugelassen: – F 100-254 – D 100-253 – F 150-315 – D 100-316 – D 150-253 – D 150-315 Amarex KRT 11 von 120...

  • Seite 12: Personalqualifikation Und Personalschulung

    2.7 Sicherheitshinweise für den Betreiber/Bediener ▪ Bauseitige Schutzeinrichtungen (z. B. Berührungsschutz) für heiße, kalte und bewegende Teile anbringen und dessen Funktion prüfen. ▪ Schutzeinrichtungen (z. B. Berührungsschutz) während des Betriebs nicht entfernen. ▪ Schutzausrüstung für Personal zur Verfügung stellen und verwenden. Amarex KRT 12 von 120...

  • Seite 13: Sicherheitshinweise Für Wartung, Inspektion Und Montage

    Hierzu die mit nebenstehendem Symbol gekennzeichneten Abschnitte dieser Betriebsanleitung besonders beachten. Der Explosionsschutz ist nur bei bestimmungsgemäßer Verwendung gewährleistet. Niemals die im Datenblatt und auf dem Typenschild angegebenen Grenzwerte überschreiten oder unterschreiten. Unzulässige Betriebsweisen vermeiden. Amarex KRT 13 von 120...

  • Seite 14: Reparatur

    2 Sicherheit 2.10.1 Reparatur Für die Reparatur explosionsgeschützter Pumpen gelten besondere Vorschriften. Umbau oder Veränderungen des Pumpenaggregats können den Explosionsschutz beeinträchtigen und sind deshalb nur nach Absprache mit dem Hersteller zulässig. Amarex KRT 14 von 120...

  • Seite 15: Transport/Zwischenlagerung/Entsorgung

    3 Transport/Zwischenlagerung/Entsorgung 3 Transport/Zwischenlagerung/Entsorgung 3.1 Lieferzustand kontrollieren 1. Bei Warenübergabe jede Verpackungseinheit auf Beschädigungen prüfen. 2. Bei Transportschäden den genauen Schaden feststellen, dokumentieren und umgehend schriftlich an KSB oder den liefernden Händler und den Versicherer melden. 3.2 Transportieren GEFAHR Unsachgemäßer Transport Lebensgefahr durch herabfallende Teile! Beschädigung des Pumpenaggregats!

  • Seite 16: Lagerung/Konservierung

    ▷ Schutzkappen an den elektrischen Anschlussleitungen erst beim Einbau entfernen. ACHTUNG Beschädigung durch Feuchtigkeit, Schmutz oder Schädlinge bei der Lagerung Korrosion/Verschmutzung von Pumpe/Pumpenaggregat! ▷ Bei Außenlagerung Pumpe/Pumpenaggregat oder verpackte Pumpe/ Pumpenaggregat und Zubehör wasserdicht abdecken. Amarex KRT 16 von 120...

  • Seite 17: Rücksendung

    Korrosionsschäden führen oder bei Sauerstoffkontakt entflammen. 4. Der Pumpe muss immer eine ausgefüllte Unbedenklichkeitserklärung beigefügt werden. Angewandte Sicherungsmaßnahmen und Dekontaminierungsmaßnahmen angeben. (ð Kapitel 11, Seite 117) HINWEIS Bei Bedarf kann eine Unbedenklichkeitserklärung im Internet unter folgender Adresse heruntergeladen werden: www.ksb.com/certificate_of_decontamination Amarex KRT 17 von 120...

  • Seite 18: Entsorgung

    1. Pumpe/Pumpenaggregat demontieren. Fette und Schmierflüssigkeiten bei der Demontage sammeln. 2. Pumpenwerkstoffe trennen z. B. nach: - Metall - Kunststoff - Elektronikschrott - Fette und Schmierflüssigkeiten 3. Nach örtlichen Vorschriften entsorgen oder einer geregelten Entsorgung zuführen. Amarex KRT 18 von 120...

  • Seite 19: Beschreibung Pumpe/Pumpenaggregat

    Pumpe zum Fördern von ungeklärten Abwässern mit langfasrigen und festen Beimengungen, lufthaltigen und gashaltigen Flüssigkeiten sowie Rohschlamm, Belebtschlamm und Faulschlamm. 4.2 Benennung Beispiel: Amarex KRT F 50 - 215 / 32ZEG - S IE3 Tabelle 6: Erklärung zur Benennung Angabe Bedeutung...

  • Seite 20: Typenschild

    4 Beschreibung Pumpe/Pumpenaggregat 4.3 Typenschild KSB SAS KSB SAS F-59320 Sequedin F-59320 Sequedin TYPE Amarex KRT F 50-215 /32 UEG-S IE3 Amarex KRT F 50-215 /32 YEG-S IE3 TYPE II2G c Ex db IIB T4 9971682656/000100 9971682656/000100 25 m Q 25 m...

  • Seite 21: Aufstellungsarten

    Bei der Ausführung mit Kühlmantel existiert zusätzlich ein interner Kühlkreislauf. Pumpenaggregate der Aufstellungsarten P und S sind für dauerhaft untergetauchten Betrieb konzipiert. Die Kühlung des Motors erfolgt durch das Fördermedium an der Motoroberfläche. Ein Betrieb mit ausgetauchtem Motor ist kurzzeitig möglich. Amarex KRT 21 von 120...

  • Seite 22: Aufbau Und Wirkungsweise

    Wellendichtung (7) abgedichtet. Die Welle ist in Wälzlagern (5 und 6) gelagert, die von einem Lagergehäuse (2) aufgenommen werden. Abdichtung Die Pumpe wird durch zwei hintereinander angeordnete drehrichtungsunabhängige Gleitringdichtungen abgedichtet. Eine Schmierflüssigkeitskammer zwischen den Dichtungen dient zur Kühlung und Schmierung der Gleitringdichtungen. Amarex KRT 22 von 120...

  • Seite 23: Geräuscherwartungswerte

    ▪ Konsole mit Befestigungsmaterial ▪ Fußkrümmer und Befestigungsmaterial ▪ Führungsseil / Führungsstange (Führungsstangen nicht im KSB-Lieferumfang enthalten) Im Lieferumfang befindet sich ein separates Typenschild. Dieses Schild außerhalb des Einbauorts (z. B. Schaltschrank, Rohrleitung oder Konsole) gut sichtbar anbringen. Transportable Nassaufstellung (Aufstellungsart P) ▪...

  • Seite 24: Abmessungen Und Gewichte

    Im Lieferumfang befindet sich ein separates Typenschild. Dieses Schild außerhalb des Einbauorts (z. B. Schaltschrank, Rohrleitung oder Konsole) gut sichtbar anbringen. 4.9 Abmessungen und Gewichte Angaben über Abmessungen und Gewichte dem Aufstellungsplan/Maßblatt oder dem Datenblatt des Pumpenaggregats entnehmen. Amarex KRT 24 von 120...

  • Seite 25: Aufstellung/Einbau

    ▷ Vor dem Fluten Pumpenschacht/Zulaufbecken auf unzulässige Feststoffe prüfen und ggf. entfernen. 5.2 Überprüfung vor Aufstellungsbeginn 5.2.1 Betriebsdaten prüfen Vor Aufstellung des Pumpenaggregats prüfen, ob die Daten des Typenschilds mit den Bestelldaten und Anlagendaten übereinstimmen. Amarex KRT 25 von 120...

  • Seite 26: Aufstellungsplatz Vorbereiten

    1. Sind im Bereich Pumpengehäuse, Laufrad, Transportgestell keine Ölleckagespuren Ölleckagespuren sichtbar, ist die Schmierflüssigkeitskammer ordnungsgemäß gefüllt. 2. Sind im Bereich Pumpengehäuse, Laufrad, Transportgestell Ölleckagespuren sichtbar, Schmierflüssigkeitskammer auffüllen. Schmierflüssigkeit auffüllen 903.03 903.03 411.03 411.03 903.03 903.03 411.03 411.03 Abb. 5: Schmierflüssigkeit auffüllen Amarex KRT 26 von 120...

  • Seite 27: Drehrichtung Prüfen

    ▷ Niemals Hände oder Gegenstände in die Pumpe halten. ▷ Pumpeninneres auf Fremdkörper untersuchen. ▷ Geeignete Schutzmaßnahmen ergreifen (z. B. Schutzbrille). WARNUNG Unsachgemäßes Aufstellen des Pumpenaggregats bei der Drehrichtungsprüfung Personen- und Sachschäden! ▷ Pumpenaggregat mit geeigneten Mitteln gegen Kippen oder Umfallen sichern. Amarex KRT 27 von 120...

  • Seite 28: Pumpenaggregat Aufstellen

    Einschalten sichern. 5.3 Pumpenaggregat aufstellen Bei der Aufstellung des Pumpenaggregats grundsätzlich den Aufstellungsplan/ Maßblatt beachten. 5.3.1 Stationäre Nassaufstellung 5.3.1.1 Flanschkrümmer befestigen Flanschkrümmer mit Verbundankern befestigen Der Flanschkrümmer wird in Abhängigkeit der Baugröße mit Verbundankern befestigt. Amarex KRT 28 von 120...
  • Seite 29 M12 × 160 M16 × 190 M20 × 260 M24 × 300 M30 × 380 Tabelle 10: Aushärtezeiten der Mörtelpatrone Temperatur im Boden Aushärtezeit [°C] [min] -5 bis 0 0 bis +10 +10 bis +20 > +20 SW = Schlüsselweite Es ist eine herstellerabhängige Montagevorrichtung erforderlich. Amarex KRT 29 von 120...

  • Seite 30: Rohrleitung Anschließen

    1450 1750 2600 4050 5000 4500 7850 1750 2050 2500 3650 5400 6700 6000 10450 2300 2650 3250 4800 6750 8350 7450 13050 3150 3650 4450 6550 8050 10000 8950 15650 4300 4950 6050 8900 Amarex KRT 30 von 120...

  • Seite 31: Seilführung Montieren

    Führungsseils ein ausreichender Spannweg gegeben ist. Führungsseil einlegen 90-3.37 920.37 72-1 Abb. 11: Führungsseil einlegen 1. Bügel 571 anheben und ein Seilende einlegen. 2. Seil 59-24.01 um den Fußkrümmer 72-1 führen, zurück zum Spannbügel 572 ziehen und in Bügel 571 einlegen. Amarex KRT 31 von 120...

  • Seite 32: Stangenführung Montieren

    Anzugsmoment von 10 Nm anziehen. Lochbild für die Dübel beachten. Siehe Maßblatt (ð Kapitel 1.4, Seite 8) Führungsrohre montieren ACHTUNG Unsachgemäße Aufstellung der Führungsrohre Beschädigung der Stangenführung! ▷ Führungsrohre immer lotrecht ausrichten. Nach DIN 2440/2442/2462 oder gleichwertigen Normen Amarex KRT 32 von 120...
  • Seite 33 2. Elastische Hülsen 520.39 mit Klemmstücken 81-51.39 durch Anziehen der Muttern 920.39 auf den Rohrinnendurchmesser aufspreizen. 3. Prüfen, ob die Führungsrohre straff über die Hülsen geschoben werden können. 4. Verschraubung durch Anziehen der Kontermuttern sichern. Amarex KRT 33 von 120...

  • Seite 34: Pumpenaggregat Einbauen

    Führungsstangen einfädeln und absenken lassen. Ggf. die Stellung des Krans bei der Montage korrigieren. 1. Pumpenaggregat von oben über die Spannbügel/Konsole führen, Führungsseil/ Führungrohre einfädeln und langsam absenken. Das Pumpenaggregat befestigt sich selbsttätig am Fußkrümmer 72-1. 2. Kette/Hebeseil in Haken 59-18 an der Konsole einhängen. Amarex KRT 34 von 120...

  • Seite 35: Transportable Nassaufstellung

    Unterlegbleche immer links und rechts in unmittelbare Nähe der Verbundanker zwischen Fundamentschienen und Fundament einlegen. Bei Verbundankerabstand (L) ≥ 800 mm zusätzliche Unterlegbleche in der Mitte der Grundplatte einlegen. Alle Unterlegbleche müssen plan aufliegen. 3. Bohrungen gemäß Tabelle: "Abmessungen Verbundanker" ausführen und anschließend reinigen. Amarex KRT 35 von 120...
  • Seite 36 M12 × 160 M16 × 190 M20 × 260 M24 × 300 M30 × 380 Tabelle 14: Aushärtezeiten der Mörtelpatrone Temperatur im Boden Aushärtezeit [°C] [min] -5 bis 0 0 bis +10 +10 bis +20 > +20 SW = Schlüsselweite Es ist eine herstellerabhängige Montagevorrichtung erforderlich. Amarex KRT 36 von 120...

  • Seite 37: Zulässige Kräfte Und Momente An Den Pumpenstutzen

    2. Flanschabdeckungen an Saugstutzen und Druckstutzen der Pumpe vor dem Einbau in die Rohrleitung entfernen. 3. Pumpenstutzen mit Rohrleitung verbinden. 5.3.3.2.2 Zulässige Kräfte und Momente an den Pumpenstutzen Die zulässigen resultierenden Kräfte sind jeweils nach folgenden Formeln bestimmt: Kräfte und Momente an den Pumpenstutzen Amarex KRT 37 von 120...
  • Seite 38 E, F, K 150-253 150-315 D, F, K 150-317 E , K 150-400 D, K 150-401 150-401 E, F, K 150-403 151-401 151-403 200-315 D, K 200-316 200-317 200-318 200-330 200-400 200-401 E , K Amarex KRT 38 von 120...
  • Seite 39 ▪ Die Mindestnennweite der Rohrleitung beträgt 25 mm. ▪ Die Rohrleitung mündet über dem höchsten im Behälter zulässigen Flüssigkeitsstand. Abb. 20: Vakuumausgleich Vakuumbehälter Vakuumausgleichsleitung Absperrorgan Rückschlagklappe Hauptabsperrorgan Vakuumdichtes Absperrorgan HINWEIS Eine zusätzlich absperrbare Rohrleitung (Pumpendruckstutzen-Ausgleichsleitung) erleichtert das Entlüften der Pumpe vor dem Anfahren. Amarex KRT 39 von 120...
  • Seite 40 G 1/2 100-255 G 1/2 G 1/2 G 1/2 G 1/2 100-315 D, E, F, K G 1/2 G 1/2 G 1/2 G 1/2 100-316 D, F, K G 1/2 G 1/2 G 1/2 G 1/2 Amarex KRT 40 von 120...

  • Seite 41: Elektrik

    Anschlusspunkt des Pumpenaggregats auf ausreichende Aderzahl für die Sensoren achten. Der Querschnitt muss mindestens 1,5 mm² betragen. Die Motoren können an elektrische Niederspannungsnetze mit Bemessungsspannungen und Spannungstoleranzen nach IEC 60038 angeschlossen werden. Die zulässigen Toleranzen sind zu berücksichtigen. (ð Kapitel 6.2.2, Seite 53) Amarex KRT 41 von 120...

  • Seite 42: Überlastschutzeinrichtung

    Den angegebenen Mindeststand des Fördermediums beachten. 5.4.1.4 Frequenzumrichterbetrieb Das Pumpenaggregat ist entsprechend IEC 60034-17 für den Frequenzumrichterbetrieb geeignet. GEFAHR Betrieb außerhalb des zulässigen Frequenzbereichs Explosionsgefahr! ▷ Niemals ein explosionsgeschütztes Pumpenaggregat außerhalb des angegebenen Bereichs betreiben. Amarex KRT 42 von 120...
  • Seite 43 Störfestigkeit sorgen. Die Anschlussleitung/Steuerleitung des Pumpenaggregats selbst muss nicht geändert werden. Es sind entsprechend geeignete Auswertegeräte auszuwählen. Für die Überwachung des Leckagesensors im Motorinnenraum wird in diesem Fall die Verwendung eines speziellen, von KSB lieferbaren Relais empfohlen. 5.4.1.5 Sensoren GEFAHR Betrieb eines unvollständig angeschlossenen Pumpenaggregats...

  • Seite 44: Motortemperatur

    Das Pumpenaggregat ist mit Sensoren ausgestattet. Diese Sensoren verhindern Gefahren und Schäden am Pumpenaggregat. Zur Auswertung der Sensorsignale sind Messumformer notwendig. Geeignete Geräte für 230 V AC können von KSB geliefert werden. HINWEIS Ein sicherer Betrieb der Pumpe und die Aufrechterhaltung unserer Gewährleistung sind nur möglich, wenn die Signale der Sensoren entsprechend dieser...
  • Seite 45 Pumpenaggregats zur Folge haben. Eine selbsttätige Wiedereinschaltung ist nicht zulässig. Bei einem explosionsgeschütztem Pumpenaggregat sind sie an ein Thermistor- Auslösegerät mit Wiedereinschaltsperre anzuschließen, welches eine ATEX-Zulassung zur Temperaturüberwachung explosionsgeschützter Motoren der Zündschutzart „druckfeste Kapselung“ Ex d besitzt. Amarex KRT 45 von 120...

  • Seite 46: Leckage Im Motor

    ▪ Abschaltung des Pumpenaggregats bei 130°C 5.4.2 Elektrisch anschließen GEFAHR Arbeiten am elektrischen Anschluss durch unqualifiziertes Personal Lebensgefahr durch Stromschlag! ▷ Elektrischen Anschluss nur durch Elektrofachkraft durchführen lassen. ▷ Vorschriften IEC 60364 und bei Explosionsschutz EN 60079 beachten. Amarex KRT 46 von 120...
  • Seite 47 Bereichs oder in einem für die Gerätekategorie II2G zugelassenem elektrischen Betriebsmittel befinden. GEFAHR Betrieb eines unvollständig angeschlossenen Pumpenaggregats Explosionsgefahr! Beschädigung des Pumpenaggregats! ▷ Niemals ein Pumpenaggregat mit unvollständig angeschlossenen elektrischen Anschlussleitungen oder nicht funktionsfähigen Überwachungseinrichtungen starten. Amarex KRT 47 von 120...

  • Seite 48: Potentialausgleich

    ▷ Sicherstellen, dass das Pumpenaggregat während des Betriebs von außen nicht berührt werden kann. Trockenaufstellung Pumpenaggregate für trockene Aufstellung sind mit einem außen liegenden (Aufstellungsart D und H) Potentialausgleichsanschluss versehen. Für diesen Potentialausgleich gelten die Vorschriften nach IEC 60204. Amarex KRT 48 von 120...
  • Seite 49 5 Aufstellung/Einbau Potentialausgleich anschließen 81-29 81-51 Abb. 22: Potentialausgleich anschließen 81-29 Anschlussklemme 81-51 Klemmstück 1. Potentialausgleich an die am Klemmstück 81-51 liegende Anschlussklemme 81-29 anschließen. Amarex KRT 49 von 120...

  • Seite 50: Inbetriebnahme/Außerbetriebnahme

    ▷ Vor dem Einschalten Pumpe und Saugleitung entlüften und mit Fördermedium füllen. 1. Pumpe und Saugleitung entlüften und mit Fördermedium füllen. 2. Absperrorgan in der Saugleitung ganz öffnen. 3. Alle Zusatzanschlüsse (Sperrflüssigkeit, Spülflüssigkeit usw.) ganz öffnen. Amarex KRT 50 von 120...

  • Seite 51: Einschalten

    Beschädigung des Pumpenaggregats! ▷ Niemals das Pumpenaggregat in unbefülltem Zustand betreiben. ▷ Pumpe ordnungsgemäß auffüllen. ▷ Pumpe nur innerhalb des zulässigen Betriebsbereichs betreiben. WARNUNG Heiße Oberfläche Verbrennungsgefahr ▷ Niemals ein in Betrieb befindliches Pumpenaggregat berühren. Amarex KRT 51 von 120...

  • Seite 52: Ausschalten (Nur Bei Trockenaufstellung - Aufstellungsart D Und H)

    HINWEIS Falls ein Rückflussverhinderer in die Druckleitung eingebaut ist, kann das Absperrorgan offen bleiben, sofern Anlagenbedingungen und Anlagenvorschriften berücksichtigt und eingehalten werden. Bei längeren Stillstandszeiten: 1. Absperrorgan in der Saugleitung schließen. 2. Zusatzanschlüsse schließen. Amarex KRT 52 von 120...

  • Seite 53: Grenzen Des Betriebsbereichs

    Explosionsgefahr! ▷ Niemals eine explosionsgeschützte Pumpe/Pumpenaggregat außerhalb des angegebenen Bereichs betreiben. Gegenüber den Bemessungswerten dürfen Netzspannung und Netzfrequenz entsprechend dem Bereich B nach IEC 60034-1 schwanken. Die Spannungsdifferenz zwischen den einzelnen Phasen darf maximal 1 % betragen. Amarex KRT 53 von 120...

  • Seite 54: Frequenzumrichterbetrieb

    Das Pumpenaggregat ist betriebsbereit, wenn der Motor vollständig mit Fördermedium überdeckt ist. Ein kurzzeitiger Betrieb bei niedrigerem Pegel ist möglich. Bei nicht ausreichender Kühlung des Motors schaltet eine interne Temperaturüberwachung das Pumpenaggregat ab und nach Abkühlung automatisch Amarex KRT 54 von 120...

  • Seite 55: Dichte Des Fördermediums

    Höhere Anteile an Feststoffen als im Datenblatt angegeben, sind nicht zulässig. Beim Fördern von Fördermedien mit abrasiven Bestandteilen ist ein erhöhter Verschleiß an Hydraulik und Wellendichtung zu erwarten. Die Inspektionsintervalle sind gegenüber den üblichen Zeiten zu halbieren. Amarex KRT 55 von 120...

  • Seite 56: Außerbetriebnahme/Konservieren/Einlagern

    6.4 Wiederinbetriebnahme Für die Wiederinbetriebnahme des Pumpenaggregats die Punkte zur Inbetriebnahme beachten. (ð Kapitel 6.1, Seite 50) Die Grenzen des Betriebsbereichs beachten und durchführen. (ð Kapitel 6.2, Seite 53) Vor der Wiederinbetriebnahme nach Einlagerung des Pumpenaggregats zusätzlich die Punkte für Wartung/Inspektion beachten. (ð Kapitel 7.2, Seite 59) Amarex KRT 56 von 120...
  • Seite 57 Verletzungsgefahr durch bewegliche Teile oder austretendes Fördermedium! ▷ Unmittelbar nach Abschluss der Arbeiten alle Sicherheitseinrichtungen und Schutzeinrichtungen wieder fachgerecht anbringen und in Funktion setzen. HINWEIS Bei Pumpen/Pumpenaggregaten, die älter als 5 Jahre sind, wird empfohlen alle Elastomere zu erneuern. Amarex KRT 57 von 120...

  • Seite 58: Wartung/Instandhaltung

    ▷ Freie Drehbarkeit des Laufrads prüfen. WARNUNG Gesundheitsgefährdende und/oder heiße Fördermedien, Hilfsstoffe und Betriebsstoffe Verletzungsgefahr! ▷ Gesetzliche Bestimmungen beachten. ▷ Beim Ablassen des Fördermediums Schutzmaßnahmen für Personen und Umwelt treffen. ▷ Pumpen, die gesundheitsgefährdende Medien fördern, dekontaminieren. Amarex KRT 58 von 120...

  • Seite 59: Wartung/Inspektion

    Arbeiten von Pumpe, Pumpenaggregat und Pumpenteilen erreichen. HINWEIS Für sämtliche Wartungsarbeiten, Instandhaltungsarbeiten und Montagearbeiten stehen der KSB-Service oder autorisierte Werkstätten zur Verfügung. Für Kontaktadressen siehe beiliegendes Anschriftenheft: "Addresses" oder im Internet unter "www.ksb.com/contact". Jegliche Gewaltanwendung im Zusammenhang mit der Demontage und Montage des Pumpenaggregats vermeiden.

  • Seite 60: Betriebsüberwachung (Nur Bei Aufstellungsarten D Und H)

    2. Schadhafte Teile gegen Originalersatzteile austauschen. Schutzleiterprüfung ü Pumpenaggregat wurde aus Pumpensumpf gezogen und gereinigt. 1. Elektrischer Widerstand zwischen Schutzleiter und Masse messen. Der elektrische Widerstand muss kleiner sein als 1 Ω. 2. Schadhafte Teile gegen Originalersatzteile austauschen. Amarex KRT 60 von 120...

  • Seite 61: Isolationswiderstand Messen

    20 und 21 < 1 21 und 22 < 1 10 und 11 100-1000 Werden die angegeben Toleranzen überschritten, die elektrische Anschlussleitung am Pumpenaggregat abklemmen und eine erneute Prüfung im Inneren des Motors durchführen. Wenn vorhanden Amarex KRT 61 von 120...
  • Seite 62 ▷ Niemals Hände oder Gegenstände in die Pumpe halten, solange der elektrische Anschluss des Pumpenaggregats nicht entfernt wurde und gegen Wiedereinschalten gesichert ist. Tritt ein Problem auf, das eine Sichtprüfung erforderlich macht, nachstehende Punkte befolgen: 900.02 920.17 550.04 164.02 412.05 Abb. 24: Reinigungsöffnung im Gehäuse Amarex KRT 62 von 120...

  • Seite 63: Schmierung Und Schmiermittelwechsel

    ▪ Dünnflüssiges Paraffinöl Nr. 7174, Firma Merck ▪ Gleichwertige Fabrikate in medizinischer Qualität, nicht toxisch ▪ Wasserglykolgemisch WARNUNG Verunreinigung des Fördermediums durch die Schmierflüssigkeit Gefahren für Mensch und Umwelt! ▷ Eine Maschinenöl-Füllung ist nur zulässig, wenn eine Entsorgung gewährleistet ist. Amarex KRT 63 von 120...
  • Seite 64 100-253 100-253 E, K 100-254 F, K 100-255 100-315 100-315 100-315 F, K 100-316 100-316 F, K 100-317 100-400 100-401 E, F, K 150-253 150-315 150-315 F, K 150-317 E , K 150-400 150-400 150-401 Amarex KRT 64 von 120...

  • Seite 65: Schmierflüssigkeit Wechseln

    Gefährdung für Umwelt und Personen! ▷ Beim Ablassen der Schmierflüssigkeit Schutzmaßnahmen für Personen und Umwelt treffen. ▷ Ggf. Schutzkleidung und Schutzmaske tragen. ▷ Schmierflüssigkeiten auffangen und entsorgen. ▷ Gesetzliche Bestimmungen bezüglich der Entsorgung von gesundheitsgefährdenden Flüssigkeiten beachten. Amarex KRT 65 von 120...
  • Seite 66 E, F, K ✘ 1. Pumpenaggregat wie abgebildet aufstellen. 2. Verschlussschraube 903.03 mit Dichtring 411.03 ausschrauben. 3. Schmierflüssigkeitskammer über die Schmierflüssigkeitsöffnung bis zur Öffnung mit Schmierflüssigkeit auffüllen. 4. Verschlussschraube 903.03 mit neuem Dichtring 411.03 einschrauben. Amarex KRT 66 von 120...

  • Seite 67: Schmierung Der Wälzlager

    1. Verschlussschraube 903.46 und Dichtring 411.46 entfernen. 2. Pumpenaggregat elektrisch anschließen. (ð Kapitel 5.4.2, Seite 46) ACHTUNG Trockenlauf des Pumpenaggregats Erhöhte Schwingungen! Schädigung von Gleitringdichtungen und Lagerungen! ▷ Niemals das Pumpenaggregat außerhalb des Fördermediums länger als 60 Sekunden eingeschaltet lassen. Amarex KRT 67 von 120...

  • Seite 68: Entleeren/Reinigen

    Unsachgemäßes Heben/Bewegen schwerer Baugruppen oder Bauteile Personenschäden und Sachschäden! ▷ Beim Bewegen schwerer Baugruppen oder Bauteile geeignete Transportmittel, Hebezeuge, Anschlagmittel benutzen. Grundsätzlich Sicherheitsvorschriften und Hinweise beachten. Bei Demontage und Montage die Gesamtzeichnung beachten. Bei Schadensfällen steht unser Service zur Verfügung. Amarex KRT 68 von 120...

  • Seite 69: Pumpenaggregat Vorbereiten

    ü Die Pumpe ist entleert und drucklos. 1. Evtl. vorhandene Zusatzanschlüsse trennen. 2. Druckstutzen und Saugstutzen von Rohrleitung trennen. HINWEIS Nach erfolgtem Ausbau des Pumpenaggregates sollte das Sauggehäuse mit Wasser gereinigt werden. Geeignete Schutzkleidung ist empfehlenswert. Amarex KRT 69 von 120...

  • Seite 70: Pumpenaggregat Ausbauen

    Die Laufrad-Wellenverbindung erfolgt durch einen Kegelsitz. 3. Für den Ausbau des Laufrads befindet sich an der Laufradnabe ein Abdrückgewinde. Abdrückschraube einschrauben und Laufrad lösen. HINWEIS Abdrückschraube ist nicht im Lieferumfang enthalten. Sie ist separat bei KSB erhältlich. Amarex KRT 70 von 120...
  • Seite 71 ADS 9 151-401 ADS 9 151-403 ADS 9 200-315 ADS 4 200-315 ADS 2 200-316 ADS 2 200-317 ADS 2 200-318 ADS 2 200-330 ADS 9 200-400 ADS 5 200-401 E , K ADS 9 Amarex KRT 71 von 120...

  • Seite 72: Gleitringdichtung Ausbauen

    2. O-Ring 412.58 von der Welle nehmen. 3. Abziehvorrichtung 101-47 über den Bund der Dichtung 433 schieben und mit dem Feststellring 500 arretieren. 4. Abdrückschraube 914.52 gegen die Welle 210 drücken und die Dichtung 433 aus dem Druckdeckel 163 herausziehen. Amarex KRT 72 von 120...

  • Seite 73: Schleißwand Ausbauen

    Aderbezeichnung und Klemmenbezeichnung für eine spätere Wiedermontage eindeutig gekennzeichnet ist. 7.5 Pumpenaggregat montieren 7.5.1 Allgemeine Hinweise/Sicherheitsbestimmungen WARNUNG Unsachgemäßes Heben/Bewegen schwerer Baugruppen oder Bauteile Personenschäden und Sachschäden! ▷ Beim Bewegen schwerer Baugruppen oder Bauteile geeignete Transportmittel, Hebezeuge, Anschlagmittel benutzen. Amarex KRT 73 von 120...

  • Seite 74: Pumpenteil Montieren

    Folie danach entfernen. ü Welle und Wälzlager sind vorschriftsmäßig im Motor eingebaut. 1. Antriebsseitige Gleitringdichtung 433.01 auf Welle 210 aufschieben und mit Spannring 515 sichern. 2. O-Ringe 412.04 und 412.15 in den Druckdeckel 163 einlegen. Amarex KRT 74 von 120...
  • Seite 75 D, K 48,3 250-401 48,3 250-403 48,3 300-400 D, K 48,3 300-401 48,3 300-403 48,3 HINWEIS Die Abziehvorrichtung und Montagevorrichtung für die KSB- Patronendoppelgleitringdichtung ist nicht im Lieferumfang enthalten. Sie ist separat bei KSB erhältlich. Amarex KRT 75 von 120...

  • Seite 76: Patronendoppelgleitringdichtung Einbauen

    Gleitringdichtung mit den Kontrollmaßen „K“ vergleichen (siehe Tabelle Kontrollmaß "K") und ggf. Montage korrigieren. 5. O-Ring 412.58 auf die Welle schieben, bis er an der Dichtung anliegt. Abb. 31: Kontrollmaß "K" von Wellenende bis Patronendoppelgleitringdichtung Amarex KRT 76 von 120...

  • Seite 77: Laufrad Einbauen

    ü Gleitringdichtungen sind vorschriftsmäßig eingebaut. 1. Laufrad 230 auf das Wellenende schieben. 2. Loctite 243 als Schraubensicherung auf das Gewinde der Laufradschraube aufbringen. 3. Laufradschraube 914.10 und Scheibe 550.23, falls vorhanden, einschrauben und mit Drehmomentenschlüssel festziehen. Anzugsdrehmomente beachten. Amarex KRT 77 von 120...
  • Seite 78 D, F, K 150-317 E , K 150-400 D, K 150-401 D, E, F, K 150-403 151-401 151-403 200-315 D, K 200-316 200-317 200-318 200-330 200-400 200-401 E , K 200-402 200-403 250-400 D, K 250-401 250-403 Amarex KRT 78 von 120...

  • Seite 79: Schneideinrichtung Einbauen

    Der Abstand S sollte bei ca. S = 0,2 ± 0,1 mm liegen. 9. Ggf. den Saugdeckel mit Innensechskantschraube 914.15 gegenüber dem Pumpengehäuse verschieben. 10. Innensechskantschraube 914.16 festziehen. 11. Leichtgängigkeit des Laufrads durch Drehen am Laufradkörper prüfen. Saugdeckel und Laufrad dürfen nicht aneinander schleifen. Amarex KRT 79 von 120...

  • Seite 80: Einschubeinheit Einbauen

    5. Spaltring 502 mit Gummihammer bis nahe Laufrad 230 drücken. 6. Pumpenaggregat wie abgebildet anhängen. < 90 ° Abb. 33: Pumpenaggregat anhängen 1) vertikale Aufstellung 2) horizontale Aufstellung 7. Pumpenaggregat anheben und axialen Dichtspalt von A = 0,3±0,1 mm einstellen. 904.01 Abb. 34: Spaltring einbauen Amarex KRT 80 von 120...

  • Seite 81: Ausführung Mit Schleißwand

    Vor der Wiedermontage des Motorteils kontrollieren, ob alle für den Explosionsschutz relevanten Ex-Spaltflächen unbeschädigt sind. Teile mit beschädigten Ex-Spaltflächen austauschen. Für ein explosionsgeschütztes Pumpenaggregat sind nur Originalteile von KSB zulässig. Die Lage der Ex- Spaltflächen dem Anhang "Ex-Spaltflächen" entnehmen.Alle Schraubverbindungen, die den druckfest gekapselten Raum verschließen, mit einer Schraubensicherung (Loctite Typ 243) versehen.

  • Seite 82: Dichtheitsprüfung Durchführen

    Nach der Montage die elektrischen Anschlussleitungen prüfen. (ð Kapitel 7.2.2, Seite 60) 7.6 Anzugsdrehmomente Tabelle 28: Anzugsdrehmomente [Nm] in Abhängigkeit von Gewinde, Werkstoff und Festigkeitsklasse Gewinde Anzugsdrehmoment Werkstoff A4-50 A4-70 1.4462 Festigkeitsklasse Rp 0,2  mm² [Nm] [Nm] [Nm] [Nm] [Nm] Amarex KRT 82 von 120...

  • Seite 83: Ersatzteilhaltung

    433.02 Gleitringdichtung pumpenseitig 90 % 321.01 / 322 Wälzlager motorseitig 50 % 320 / 321.02 Wälzlager pumpenseitig 50 % 99-9 Dichtungssatz Motor 100 % 99-9 Dichtungssatz Hydraulik 100 % für zweijährigen Dauerbetrieb oder 17800 Betriebsstunden Amarex KRT 83 von 120...

  • Seite 84: Störungen: Ursachen Und Beseitigung

    - Motor läuft nicht, da keine elektrische Elektrische Installation prüfen, Spannung vorhanden. Energieversorger verständigen. ✘ ✘ - Motorwicklung oder elektrische Durch neue Original KSB-Teile ersetzen oder Anschlussleitung defekt Rückfrage. - Bei Sterndreieckschaltung, Motor läuft nur in Sterndreieckschütz prüfen. ✘ ✘...

  • Seite 85: Zugehörige Unterlagen

    9 Zugehörige Unterlagen 9 Zugehörige Unterlagen 9.1 Gesamtzeichnungen mit Einzelteileverzeichnis 9.1.1 Amarex KRT, Motortyp 1 Baugrößen: 40-252 932.13 50-215 50-216 65-215 65-216 932.01 65-217 421.01 65-253 80-215 80-216 80-217 80-252 80-253 80-255 100-215 834.01 100-253 81-59 100-254 100-255 412.07 150-253 Motoren: 3 2...
  • Seite 86 9 Zugehörige Unterlagen Teile-Nr. Benennung Teile-Nr. Benennung Profildichtung 834.01 Leitungsdurchführung 411.03 Dichtring 903.03 Verschlussschraube 412.02/.03/.04/.07/.15 O-Ring 914.10 Innensechskantschraube 421.01 Radial-Wellendichtring 932.01/.02/.04/.08/.13 Sicherungsring 433.01/.02 Gleitringdichtung Amarex KRT 86 von 120...

  • Seite 87: Amarex Krt, Motortyp 2

    9 Zugehörige Unterlagen 9.1.2 Amarex KRT, Motortyp 2 Baugrößen: 40-252 50-215 50-216 932.13 65-215 65-216 65-217 65-253 80-215 932.01 80-216 80-217 421.01 80-252 80-253 80-255 80-315 80-316 80-317 100-215 81-59 100-253 100-254 100-255 150-253 150-315 150-317 200-315 200-316 200-317 834.01 200-318 412.02...
  • Seite 88 9 Zugehörige Unterlagen Teile-Nr. Benennung Teile-Nr. Benennung Radialrollenlager Motorgehäuse Lagergehäuse Rotor Profildichtung 834.01 Leitungsdurchführung 411.01/.03/.07/.22 Dichtring 903.01/.03/.07/.22 Verschlussschraube 412.02/.03/.04/.15 O-Ring 914.10 Innensechskantschraube 421.01 Radialdichtring 932.01/.02/.04/.13 Sicherungsring 433.01/.02 Gleitringdichtung Amarex KRT 88 von 120...

  • Seite 89: Amarex Krt, Motortyp 3

    9 Zugehörige Unterlagen 9.1.3 Amarex KRT, Motortyp 3 Baugrößen: 932.13 100-315 903.58 900.04 100-316 100-317 100-400 100-401 150-315 932.01 150-317 421.01 150-400 150-401 150-403 151-403 200-315 200-316 200-317 81-59 200-318 200-330 200-400 200-401 200-402 834.01 250-400 250-401 250-403 412.02 300-400...

  • Seite 90: Detailzeichnungen

    23-7 550.23 Abb. 40: Laufradform S *: Nur bei bestimmten Ausführungen vorhanden Tabelle 34: Laufradform S Teile-Nr. Benennung Teile-Nr. Benennung Pumpengehäuse 500.07 Ring Saugdeckel 550.23 Scheibe 23-7 Laufradkörper 561.03 Kerbstift Laufrad 901.15 Sechskantschraube 412.16 O-Ring 914.07/.10/.15/.16 Innensechskantschraube Amarex KRT 90 von 120...

  • Seite 91: Laufradform E

    *: Nur bei bestimmten Ausführungen vorhanden **: nur bei Aufstellungsarten K, D, H Tabelle 36: Laufradform D Teile-Nr. Benennung Teile-Nr. Benennung Schleisswand 900.02 Schraube 164.02 Putzlochdeckel 914.12/.24 Innensechskantschraube Laufrad 920.17 Mutter 412.05/.33/.34 O-Ring 932.03 Sicherungsring 550.04 Scheibe Amarex KRT 91 von 120...

  • Seite 92: Laufradform K

    Teile-Nr. Benennung Laufrad 904.01 Gewindestift Spaltring 914.10 Innensechskantschraube Laufring 9.2.5 Horizontalaufstellung 181.01** 901.05 550.07 Abb. 44: Horizontalaufstellung **: nur bei Aufstellungsarten K, D, H Tabelle 38: Horizontalaufstellung Teile-Nr. Benennung Teile-Nr. Benennung 181.01 Pumpenständer 901.05 Sechskantschraube 550.07 Scheibe Amarex KRT 92 von 120...

  • Seite 93: Transportable Nassaufstellung

    D, K ✘ 150-401 D, E, F, K ✘ 150-403 ✘ 151-401 ✘ 151-403 ✘ 200-315 D, K ✘ 200-316 ✘ 200-317 ✘ 200-318 ✘ 200-330 ✘ 200-400 ✘ 200-401 E, K ✘ 200-402 ✘ Amarex KRT 93 von 120...

  • Seite 94: Verstärkte Lagerung

    ✘ ✘ ✘ ✘ ✘ ✘ ✘ ✘ ✘ ✘ ✘ 250-400 ✘ ✘ ✘ ✘ ✘ ✘ ✘ ✘ ✘ ✘ ✘ 300-400 ✘ ✘ ✘ ✘ ✘ ✘ ✘ ✘ ✘ ✘ ✘ Amarex KRT 94 von 120...
  • Seite 95 421.02 Abb. 46: Verstärkte Lagerung Tabelle 42: Verstärkte Lagerung Teile-Nr. Benennung Teile-Nr. Benennung Schleisswand 512.02 Schleissring Laufrad 550.23 Scheibe Wälzlager 636.02 Schmiernippel 411.03/.05/.46 Dichtring Fettmengenregler 412.03/.24/.33/.34 O-Ring 903.03/.05/.46 Verschlussschraube 421.02 Radialdichtring 914.03/.10/.24 Innensechskantschraube 500.05 Ring 932.02 Sicherungsring Amarex KRT 95 von 120...

  • Seite 96: Anhängeteile

    Lasche 903.58 Verschlussschraube 900.04 Schraube 920.26 Mutter 901.26 Sechskantschraube 9.2.9 Elektrode zur Leckageüberwachung 901.20 69-14.02 930.20 Abb. 48: Elektrode zur Leckageüberwachung Tabelle 44: Elektrode zur Leckageüberwachung Teile-Nr. Benennung Teile-Nr. Benennung Draht 901.20 Sechskantschraube 69-14.02 Leckagewächter 930.20 Sicherung Amarex KRT 96 von 120...

  • Seite 97: Elektrode Zur Leckageüberwachung Und Motortemperaturfühler

    9.2.10 Elektrode zur Leckageüberwachung und Motortemperaturfühler 69-6 520 69-14.02 901.20 930.20 Abb. 49: Elektrode zur Leckageüberwachung und Motortemperaturfühler Tabelle 45: Elektrode zur Leckageüberwachung und Motortemperaturfühler Teile-Nr. Benennung Teile-Nr. Benennung Hülse 69-14.02 Leckagewächter Draht 901.20 Sechskantschraube 69-6 Temperaturfühler 930.20 Sicherung Amarex KRT 97 von 120...

  • Seite 98: Motor Und Befestigung Leitungsdurchführungen

    9 Zugehörige Unterlagen 9.2.11 Motor und Befestigung Leitungsdurchführungen 9.2.11.1 Amarex KRT, Motortyp 1 Baugrößen: 40-252 50-215 50-216 65-215 65-216 65-217 65-253 80-215 80-216 80-217 80-252 80-253 80-255 100-215 100-253 100-254 100-255 150-253 Motoren: 3 2 4 2 5 2 7 2 2 4 914.74* 970.02 3 4...
  • Seite 99 81-29** 914.04 834.02* 81-51 834.01 18 2 412.08 412.07 22 2 26 2 Abb. 51: Motor und Befestigung Leitungsdurchführungen Amarex KRT, Motortyp 2 7 4 11 4 *: Nur bei bestimmten Ausführungen vorhanden 15 4 **: nur bei Aufstellungsarten K, D, H 18 4 22 4 7 6 11 6 15 6 18 6...
  • Seite 100 9 Zugehörige Unterlagen 9.2.11.3 Amarex KRT, Motortyp 3 Motortyp 3 mit 1 oder 2 elektrischen Anschlussleitungen Baugrößen: 100-315 100-316 100-317 100-400 100-401 150-315 150-317 150-400 150-401 150-403 151-401 151-403 200-315 200-316 200-317 200-318 200-330 200-400 200-401 200-402 250-400 970.02 250-401...
  • Seite 101 834.02 37 6 412.08 45 6 Abb. 53: Motor und Befestigung Leitungsdurchführungen Amarex KRT, Motortyp 3, 3 55 6 30 8 elektrischen Anschlussleitungen 37 8 45 8 Tabelle 49: Einzelteileverzeichnis Teile-Nr. Benennung Teile-Nr. Benennung 412.07/.08 O-Ring 914.02/.04/.05 Innensechskantschraube 81-51 Klemmstück 970.02 Schild 834.01/02 Leitungsdurchführung Amarex KRT 101 von 120...

  • Seite 102: Elektrische Anschlusspläne

    9.3.1.1 Elektrischer Anschlussplan für eine elektrische Anschlussleitung 8G1,5 Abb. 54: Elektrischer Anschlussplan für Pumpenaggregate der Aufstellungsart P oder S mit einer elektrischen Anschlussleitung 8G1,5 Ⓐ Motortemperatur 1 Motortemperatur 2 Ⓑ Ⓕ Leckage im Motor Optional geschirmte Leitung Amarex KRT 102 von 120...
  • Seite 103 9.3.1.2 Elektrischer Anschlussplan für eine elektrische Anschlussleitung 12G1,5 oder 12G2,5 Abb. 55: Elektrischer Anschlussplan für Pumpenaggregate der Aufstellungsart P oder S mit einer elektrischen Anschlussleitung 12G1,5 oder 12G2,5 Ⓐ Motortemperatur (Kaltleiter) Ⓔ Motortemperatur Ⓕ Leckage im Motor Optional geschirmte elektrische Leitung Amarex KRT 103 von 120...
  • Seite 104 Abb. 56: Elektrischer Anschlussplan für Pumpenaggregate der Aufstellungsart P oder S mit einer elektrischen Anschlussleitung 7G4 + 5×1,5, 7G6 + 5×1,5 oder 7G10 + 5×1,5 Ⓐ Motortemperatur (Kaltleiter) Ⓔ Motortemperatur Ⓕ Leckage im Motor Optional geschirmte elektrische Leitung Amarex KRT 104 von 120...
  • Seite 105 7G6 und 8G1,5 Abb. 57: Elektrischer Anschlussplan für Pumpenaggregate der Aufstellungsart P oder S mit zwei elektrischen Anschlussleitungen 7G4 oder 7G6 und 8G1,5 Motortemperatur (Kaltleiter) Ⓐ Ⓔ Motortemperatur Leckage im Motor Ⓕ Optional geschirmte elektrische Leitung Amarex KRT 105 von 120...
  • Seite 106 9.3.1.5 Elektrischer Anschlussplan für zwei elektrische Anschlussleitungen 4G16 und 8G1,5 Abb. 58: Elektrischer Anschlussplan für Pumpenaggregate der Aufstellungsart P oder S mit zwei elektrischen Anschlussleitungen 4G16 und 8G1,5 Ⓐ Motortemperatur (Kaltleiter) Motortemperatur Ⓔ Ⓕ Leckage im Motor Optional geschirmte elektrische Leitung Amarex KRT 106 von 120...
  • Seite 107 9.3.1.6 Elektrischer Anschlussplan für drei elektrische Anschlussleitungen 2×4GXX und 8G1,5 Abb. 59: Elektrischer Anschlussplan für Pumpenaggregate der Aufstellungsart P oder S mit drei elektrischen Anschlussleitungen 2×4GXX und 8G1,5 Motortemperatur (Kaltleiter) Ⓐ Ⓔ Motortemperatur Leckage im Motor Ⓕ Optional geschirmte elektrische Leitung Amarex KRT 107 von 120...
  • Seite 108 8G1,5 für Pumpen mit optionaler Lagertemperaturüberwachung Abb. 60: Elektrischer Anschlussplan für drei elektrische Anschlussleitungen 2×4GXX und 8G1,5 für Pumpen mit optionaler Lagertemperaturüberwachung Ⓐ Motortemperatur (Kaltleiter) Lagertemperatur (untere Lagerung, optional) Ⓒ Ⓔ Motortemperatur Leckage im Motor Ⓕ Optional geschirmte elektrische Leitung Amarex KRT 108 von 120...

  • Seite 109: Elektrische Anschlusspläne Für Aufstellungsart D, H Und K

    9.3.2.1 Elektrischer Anschlussplan für eine elektrische Anschlussleitung 12G1,5 oder 12G2,5 Abb. 61: Elektrischer Anschlussplan für Pumpenaggregate der Aufstellungsart D, H oder K mit elektrischen Anschlussleitungen 12G1,5 und 12G2,5 Ⓐ Motortemperatur 1 Ⓕ Leckage im Motor Optional geschirmte elektrische Leitung Amarex KRT 109 von 120...
  • Seite 110 Abb. 62: Elektrischer Anschlussplan für Pumpenaggregate der Aufstellungsart D, H oder K mit elektrischen Anschlussleitungen 7G4 + 5×1,5, 7G6 + 5×1,5 oder 7G10 + 5×1,5 Ⓐ Motortemperatur 1 Ⓕ Leckage im Motor Optional geschirmte elektrische Leitung Amarex KRT 110 von 120...

  • Seite 111: Ex-Spaltflächen Bei Explosionsgeschützten Motoren

    9 Zugehörige Unterlagen 9.4 Ex-Spaltflächen bei explosionsgeschützten Motoren 9.4.1 Amarex KRT, Motortyp 1 Motoren: 3 2 4 2 5 2 7 2 2 4 3 4 4 4 5 4 Ex 3 Ex 2 Ex 1 Abb. 63: Ex-Spaltflächen Amarex KRT, Motortyp 1 Amarex KRT 111 von 120...

  • Seite 112: Amarex Krt, Motortyp 2

    9 Zugehörige Unterlagen 9.4.2 Amarex KRT, Motortyp 2 Motoren: 11 2 15 2 18 2 22 2 26 2 7 4 11 4 15 4 18 4 22 4 7 6 11 6 15 6 18 6 Ex 2 Ex 1 Ex 3 Abb. 64: Ex-Spaltflächen Amarex KRT, Motortyp 2 Amarex KRT 112 von 120...

  • Seite 113: Amarex Krt, Motortyp 3

    Motoren: 55 2 65 2 75 2 30 4 37 4 45 4 55 4 65 4 75 4 22 6 30 6 31 6 37 6 45 6 55 6 11 8 15 8 18 8 22 8 Ex 2 30 8 37 8 Ex 1 Ex 3 45 8 Abb. 65: Ex-Spaltflächen Amarex KRT, Motortyp 3 Amarex KRT 113 von 120...

  • Seite 114: Einbaupläne Gleitringdichtung

    9.5.2 Gleitringdichtung mit abgedeckten Federn (HJ) Gleitringdichtung für Werkstoffausführung: H, C2 433.02 Abb. 67: Einbauplan Gleitringdichtung mit abgedeckten Federn (HJ) Tabelle 51: Gleitringdichtung mit abgedeckten Federn (HJ) Teile-Nr. Benennung Teile-Nr. Benennung 433.02 Gleitringdichtung Optional bei Werkstoffausführung: G, G1, G2, GH, C1 Amarex KRT 114 von 120...

  • Seite 115: Patronendoppelgleitringdichtung

    412.58 Abb. 68: Einbauplan Patronendoppelgleitringdichtung Tabelle 52: Patronendoppelgleitringdichtung Teile-Nr. Benennung Teile-Nr. Benennung 412.58 O-Ring 932.59 Sicherungsring Gleitringdichtung Nur bei Baugröße: 50-215, 50-216, 65-215, 65-216, 65-217, 80-215, 80-216, 80-217, 100-215 Optional bei Werkstoffausführung: G, G1, G2, GH, C1 Amarex KRT 115 von 120...

  • Seite 116: Eu-Konformitätserklärung

    10 EU-Konformitätserklärung 10 EU-Konformitätserklärung KSB SE & Co. KGaA Hersteller: Johann-Klein-Straße 9 67227 Frankenthal (Deutschland) Hiermit erklärt der Hersteller, dass das Produkt: Amarex KRT KSB-Auftragsnummer: ....................▪ allen Bestimmungen der folgenden Richtlinien in ihrer jeweils gültigen Fassung entspricht: – Pumpenaggregat: Richtlinie 2006/42/EG "Maschinen"...

  • Seite 117: Unbedenklichkeitserklärung

    Folgende Sicherheitsvorkehrungen hinsichtlich Spülmedien, Restflüssigkeiten und Entsorgung sind erforderlich: ⃞ ................................................................Wir versichern, dass die vorstehenden Angaben korrekt und vollständig sind und der Versand gemäß den gesetzlichen Bestimmungen erfolgt....................................Ort, Datum und Unterschrift Adresse Firmenstempel Pflichtfelder Amarex KRT 117 von 120...

  • Seite 118: Stichwortverzeichnis

    53, 54, 58, 59, 60, 67, 81 Schadensfall 8 Ersatzteilbestellung 83 Schalthäufigkeit 53 Fehlanwendungen 12 Fettschmierung Schmierflüssigkeit 63 Fettmenge 67 Intervalle 59 Fettqualität 67 Qualität 63 Fördermedium Schneideinrichtung 79 Dichte 55 Sensoren 44 Frequenzumrichterbetrieb 43, 54 Sicherheit 10 Sicherheitsbewusstes Arbeiten 12 Spaltspiele 81 Geltungsbereich Betriebsanleitung 7 Störfestigkeit 43 Geräuscherwartungswerte 23 Störungen 84 Gewährleistungsansprüche 8 Ursachen und Beseitigung 84 Inbetriebnahme 50 Transportieren 15 Isolationswiderstandsmessung 59 Amarex KRT 118 von 120...
  • Seite 119 Stichwortverzeichnis Überlastschutzeinrichtung 42 Unbedenklichkeitserklärung 117 Unvollständige Maschinen 8 Warnhinweise 10 Wartungsmaßnahmen 59 Wellendichtung 20 Wiederinbetriebnahme 56 Wirkungsweise 22 Zulässige Flanschbelastungen 30 Zulässige Kräfte und Momente an den Pumpenstutzen 38 Amarex KRT 119 von 120...
