1.0 - SCHALTFELD- INSTALLATION UND MONTAGE
Die gesamte elektrische Installation der Holz-Feuerungsanlage
darf nur von einem Elektro-Fachmann ausgeführt werden und
muss den einschlägigen Bestimmungen und Verordnungen,
insbesondere der DIN-VDE 0116, (elektrische Ausrüstung von
Feuerungsanlagen) sowie den technischen Anschluß-bedin-
gungen (TAB) der örtlichen Elektrizitätsver-sorgungsunternehmen
entsprechen.
Der elektrische Anschluß an das Schaltfeld erfolgt mit
230 V Wechselstrom, 50 Hz.
Die bauseitige, externe elektrische Absicherung erfolgt mit
10 A-M an das Lichtnetz.

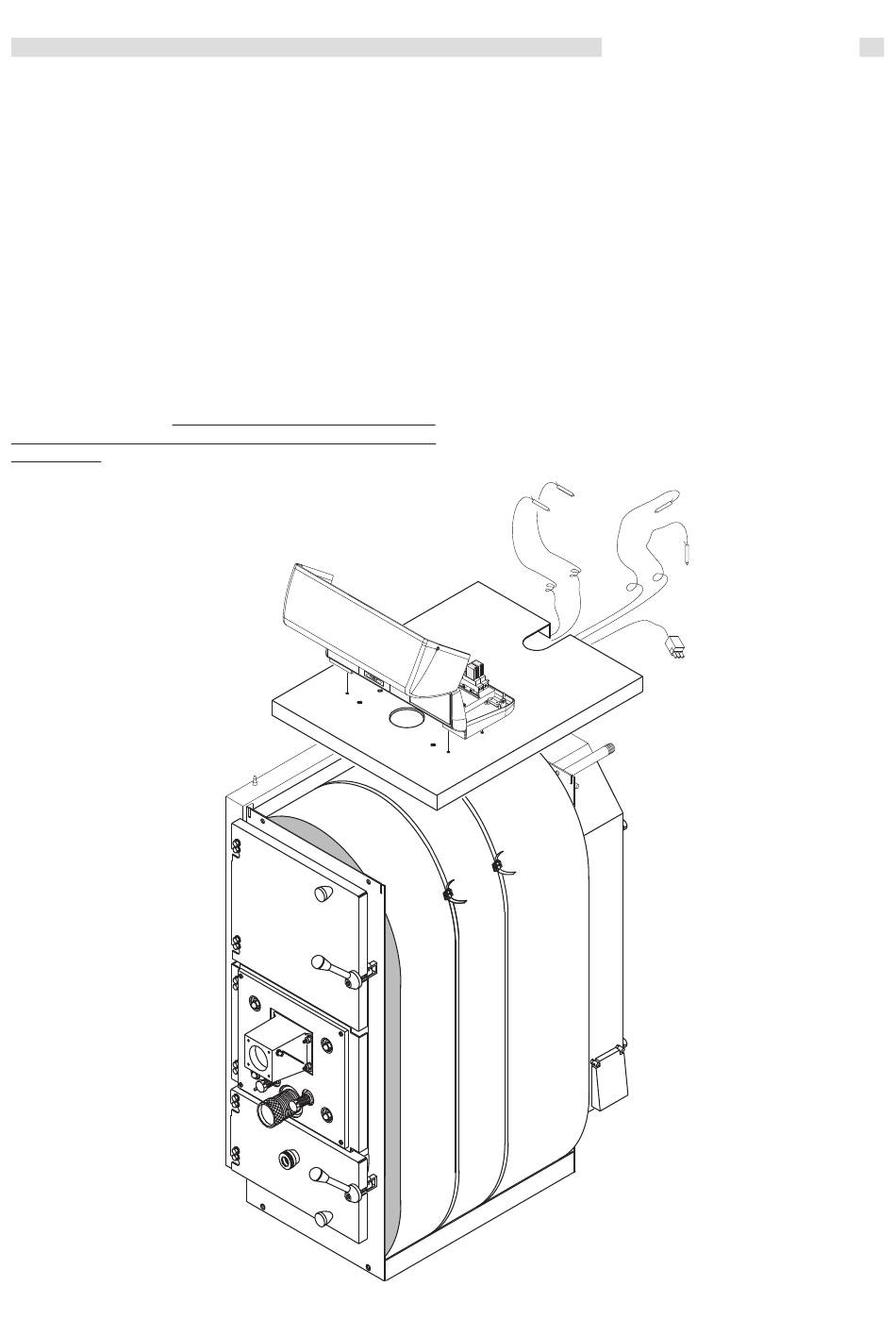

Das Kesselschaltfeld wird mit vier Schrauben auf dem Kessel-
abdeckblech befestigt, nähere Hinweise entnehmen sind aus
der Kessel-Installations- und Betriebsanweisung zu
entnehmen..
Schaltfeld-Montage
Es ist zwingend erforderlich, dass der elektrische Anschluss
sämtlicher externer Heizungskomponenten, wie Pumpen -,
Mischer -, Regelungen, am Kesselschaltfeld bzw. an den im
Schaltfeld befindlichen Gegensteckern vorgenommen wird.
Als Zubehör des Kesselschaltfeldes sind Bausätze von
witterungsgeführten Regelungen in 3 - Punktausführung mit
Mischerbetrieb und mit Brauchwasserbetrieb zu installieren.
Die im Besonderen für die unterschiedlichen hydraulischen
Installationen erforderlichen elektrischen Regelungskomponenten
sind aus unserem Angebot zu entnehmen.
Die Kabel werden über die an dem Kesselabdeckblech
befindlichen Leiste zu montierenden Zugentlastungen geführt
und von unten in das Schaltfeld eingebracht.
fig. 1
3
