2.0 - KESSEL-SCHALTFELD - DUPLO - IT,
Schaltfeld ON-OFF:
(Version DUPLO) für Holzheizkessel mit Möglichkeit auf einen nebenstehenden
Gas- oder Öl-betriebenen Kessel umzuschalten.
Ein/-Aus - Betrieb des Druckluftgebläse, ohne Funktion für Teillast, mit "Kaminkehrer"-Prüftaste,
mit integrierter Regelung für einen Pufferwärmespeicher oder Speicherkessel.

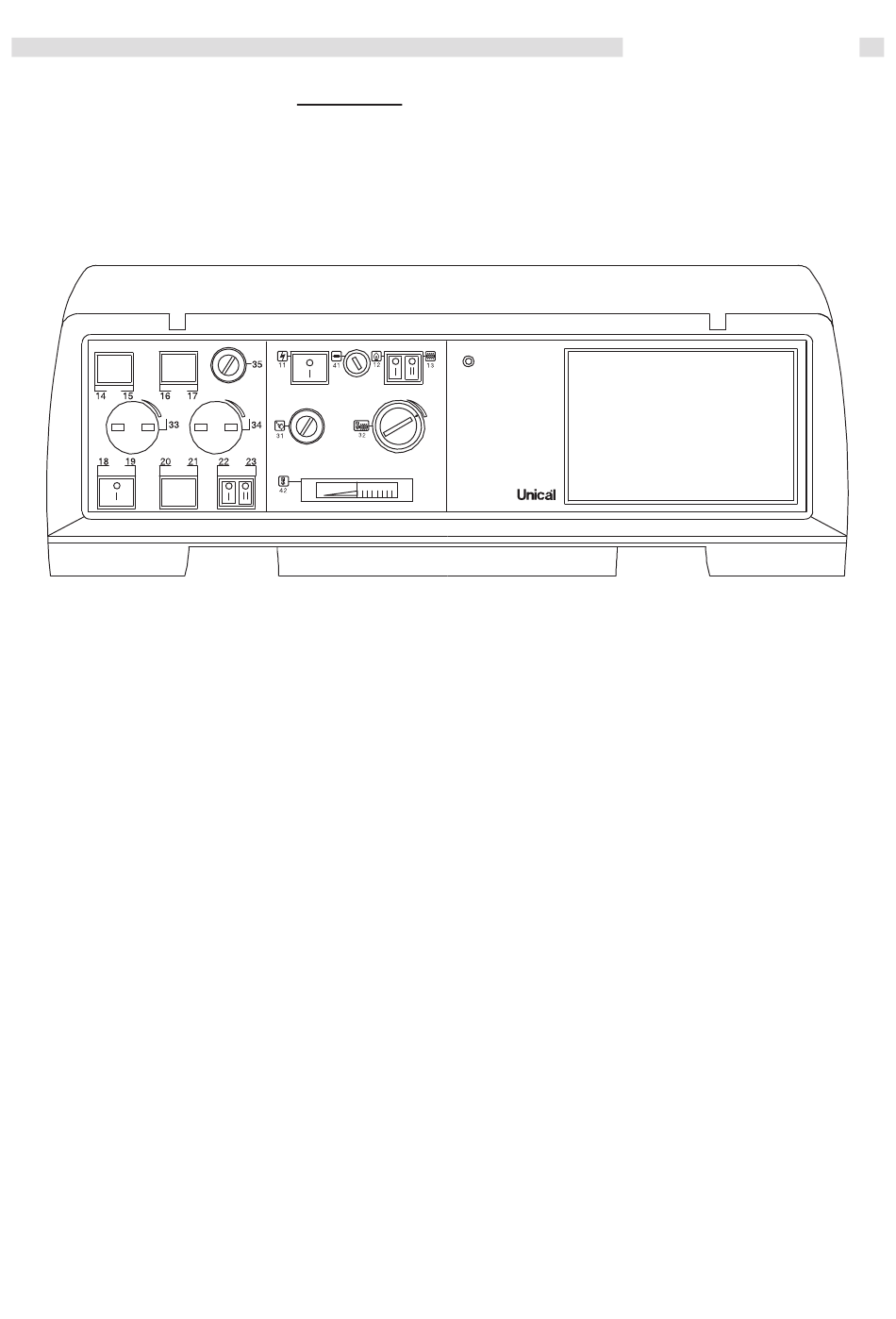

Schaltfeld-Frontansicht:
11 Kessel-Betriebsschalter mit Kontrolllampe
12 Gebläse-Betriebsschalter
13 Mischerkreispumpe-Betriebsschalter
18 "Kaminfeger"-Prüftaste
22 Kessel-Betriebswahlschalter (O=Holzbetrieb
mit automatischer Umschaltung auf Öl-/ Gas-
betrieb, 1= nur Öl -/ Gasbetrib
Im Schaltfeld befinden sich folgende Anschlüsse:
Netz 230V - 50 Hz
Kesselkreispumpe (Pumpen-Anschluß) (KKP)
Max. Pumpe (um eine Kesselübertemperatur abzubauen) (MAXP)
Abgaswächter (in Verbindung mit einem Öl-/Gasheizkessel) (AGW)
Brennerverblockung (Umschaltung auf einen Öl-/Gasheizkessel) (BV)
Regler-Anbindung (Thermostatenbrücke auf witt.geführten Regler-Bausatz) (RAB)
Brandschutz-Schalter (bei Bedarf gemäß Ländervorschrift) (BS)
Luftgebläsemotor (GM)
Mischerkreispumpe (MKP)
* Raumthermostat, Raumsollwert (TAMB)
Umschaltventil (UV)
Türkontaktschalter (TKS)
Vorlauftemperaturfühler (TC -/ KVF)
Rücklauftemperaturfühler (TR -/ RF)
* Eingangskontakt der MKP des beigestellten Öl-/Gasheizkessel vom Schaltfeld aus L1 (OP), (nur in DUPLO - IT)
* Zusatzpumpe (ZP)
* Abgastemperatursonde (TFU), (nur in DUPLO - IT, BICOMB)
* Nicht belegt!
Ein Bausatz "HEIZUNGSREGELUNG für Schaltfeld DUPLO - IT ermöglicht einen einfachen Anschluss des
Heizungsreglers an die Verbraucher.
Er beinhaltet zudem ein Vorlauffühler für einen nebenstehenden Öl-/Gasheizkessel.
Die elektrische Anbindung erfolgt für die witterungsgeführte Heizungsregelung mit integrierter Speicherladepumpen-
Steuerung, die Heizungs- und Mischeransteuerung wird im Kessel-Schaltfeld integriert.
ohne Heizungsregelung (mit Blindplatte):
(CODE-NR. 23557)
*
23 Betriebsschalter - Öl -/ Gasbrenner
31 Sicherheitstemperaturbegrenzer (STB)
32 Kessel-Temperaturregler (75°÷85°C)
41 Sicherungselement (4A-M)
42 Kessel-Thermometer
* Störungsanzeige (für GASOGEN G3 2S nicht in Funktion)
Kessel-Schaltfeld
