2.6.1 Installation und elektrischer Anschluß der Heizungsregelung "GAMMA":
Der Regelungsbausatz besteht aus:
Heizungsregler "GAMMA" mit Zubehör
Der Regelungsbausatz GAMMA ist im Schaltfeld bereits eingebaut. Es muß jedoch die Heizungsregelung
eingesteckt, und mit den Kabelstecker X1, X2, X3 und optional X4 verbunden werden.
Montageausführung:
Die elektrische Verteilerplatine ist innen auf dem Schaltfeldboden mit Schrauben befestigt, siehe Darstellung.
Der Gegenstecker ist auf den Anschluß "Regleranbindung" aufgesteckt.
Die frontseitige Regler-Blindplatte entfernen und den Heizungsregler in die Öffnung einbringen und rechts/links
arretieren.
Die Steckverbindungen "X" = X1, X2, X3 und optional X4 auf die rückseitigen Anschlüsse des Reglers "GAMMA"
verbinden.
Die Verbraucher (Heizungspumpe, Mischer und Fühler sind an den Steckern der
Anschlußplatine (Bild 1) anzuklemmen.
Bezeichnungen:
SLP
Speicherladepumpe
MKP1
Mischerkreispumpe 1
MKP2
Mischerkreispumpe 2
AF
Aussenfühler
SF
Speicherfühler
VF1
Vorlauffühler 1
VF2
Vorlauffühler 2
RS10
Fernbedienung (Raumstation)
Achtung:
Nach dem Abziehen der Anschlußstecker
die Klemmenbelegung L1 - N - PE
(Aufdruck auf der Platine) beachten!

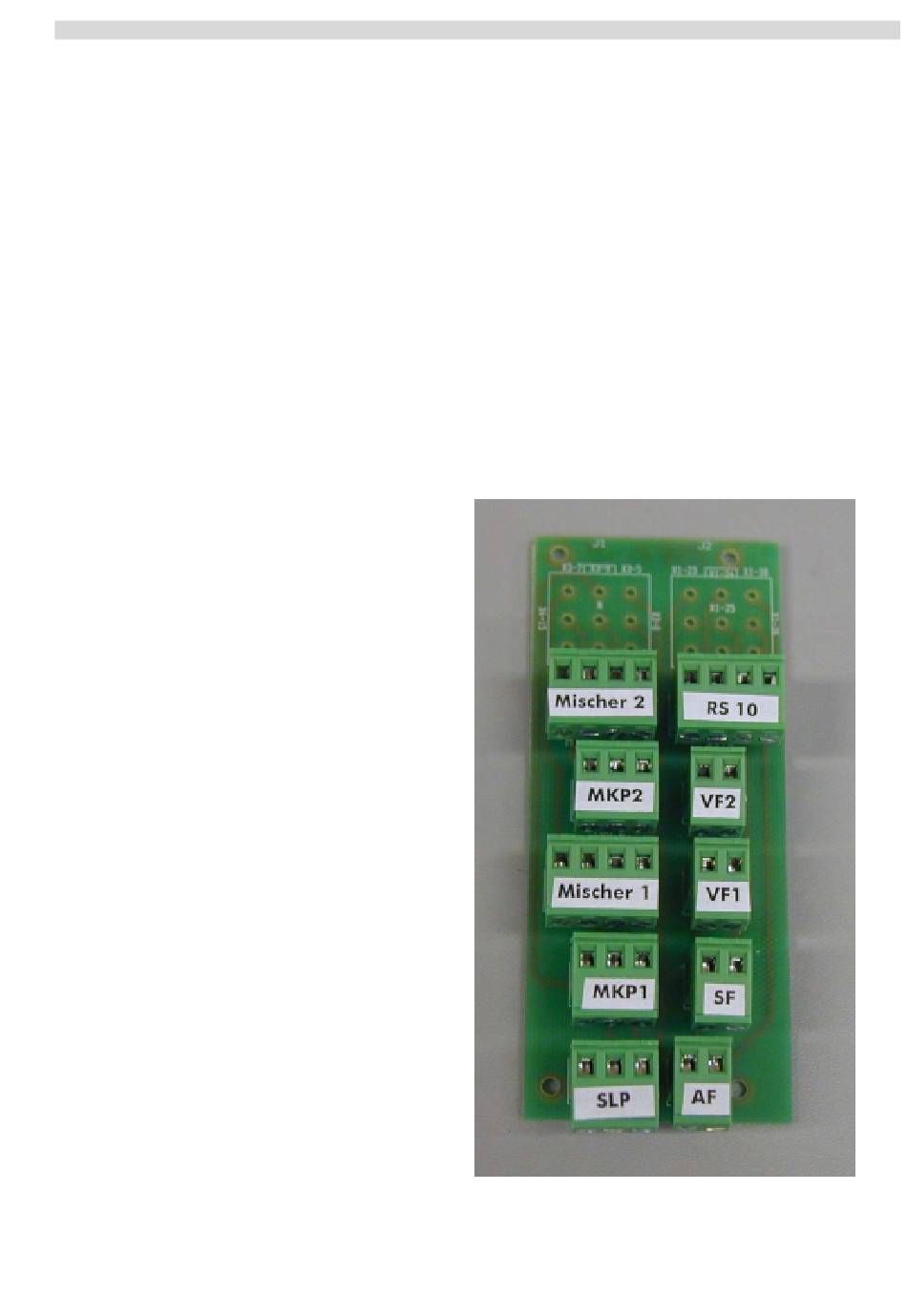

Anschlußplatine für externe Komponenten:
Bild 1
