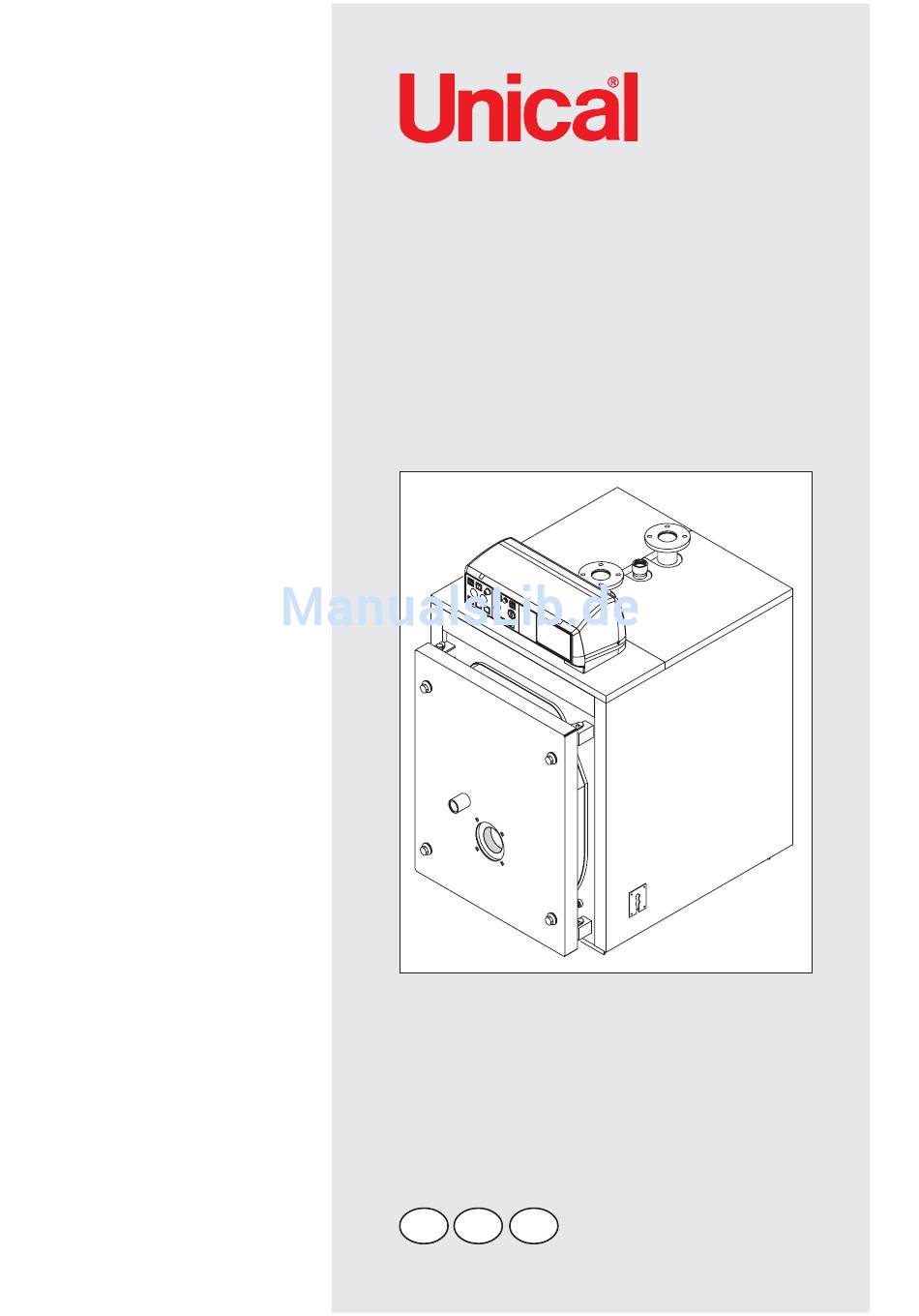

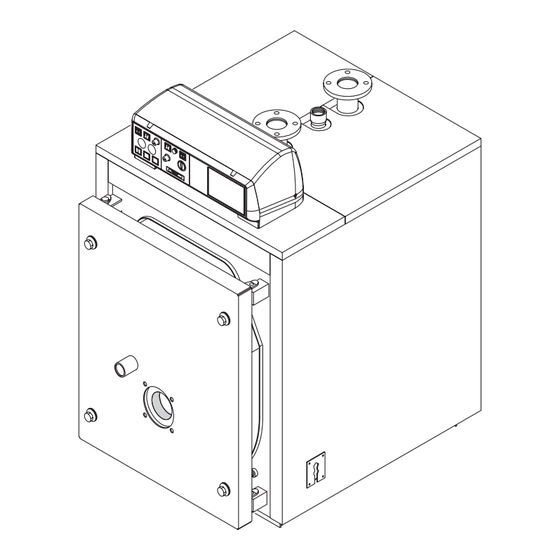

- Seite 1 TRIOPREX N Bedienungsanleitung für den Betreiber 33852 - 03/08 rev. 0...
-
Seite 2: Inhaltsverzeichnis
2.9 Schneller Leitfaden zur Heizungsregler-Einstellung ...................... 18 ALLGEMEINE WARTUNGS-HINWEISE ........................19 EMPFEHLUNG: In Ergänzung zu dieser Bedienungsanleitung TRIOPREX N sollten für weitere wichtige Detailinformationen und Funktionsmerkmale die Original-Bedienungsanleitungen vom Hersteller des Öl- und Gasgebläsebrenners, der Heizungsregelung E9 (optionales Schaltfeld) und der installierten Heizungskomponenten von der... -
Seite 3: Generelle Information
Eine unzulängliche und unsachgemäße Installation kann Schäden für Personen, Tiere und Gegenstände zur Folge haben, für die die UNICAL keine Haftung übernimmt. Die UNICAL Öl-/ Gas-Stahlheizkessel dürfen nur für den in dieser Anleitung angegebenen Bestimmungs- zweck installiert werden. Jede andere Verwendung gilt als nichtbestimmungsgemäss und liegt außerhalb jeglicher Garantieansprüche. -
Seite 4: Heizungsbetrieb Und Bedienung
Diese Sockel-Temperaturen dürfen nicht unterschritten werden. Es sind geeignete Maßnahmen zur Kessel-Rücklaufanhebung vorzusehen. UNICAL übernimmt keine Gewährleistung für Schäden, die infolge von Taupunktkorrosion durch zu niedrige Kesselwasser- und Heizungs-Rücklauftemperaturen entstehen. Die Lebensdauer des Heizkessels sowie der gesamten Heizungsanlage wird von den Heizungs -Wasserverhält- nissen beeinflusst. -
Seite 5: Bedienung Des Kessel-Schaltfeld
Bedienung des Kessel-Schaltfeld 2.1 - BEDIENUNG DES KESSEL-SCHALTFELD (Standard-Version) KESSEL-SCHALTFELD ohne eingebaute witterungsgeführte Heizungs-Regelung! 11 Kessel-Betriebsschalter mit Kontrolllampe 32 Kessel-Temperaturregler 12 Brenner-Betriebsschalter 41 Sicherungselement F1 13 Heizungspumpen-Betriebsschalter 42 Kessel-Thermometer 31 Sicherheitstemperaturbegrenzer Kessel-Betriebsschalter Nr. 11 Vor der Betätigung des Betriebsschalters zuerst den Heizungs-Hauptschalter / Gefahrenschalter einschalten! - Einschalten in Pos. - Seite 6 Bedienung des Kessel-Schaltfeld Heizungspumpen - Betriebsschalter Nr. 13 Der Heizungspumpen-Betriebsschalter ist in Pos. II eingeschaltet und in Pos. 0 ausgeschaltet! - In Pos. II ist die elektrische Stromversorgung zur Heizungs-Umwälzpumpe über den im Schaltfeld eingebauten Kessel-Minimal-Temperaturwächter (Schaltpunkt 50°C) hergestellt. - HINWEIS: Die Heizungs-Umwälzpumpe geht durch den vorgeschalteten Minimal-Temperaturwächter zum Schutz des Heizkessels gegen Taupunktkorossion erst bei einer Kesseltemperatur über 50°C in Betrieb.
-
Seite 7: Bedienung Des Kessel-Schaltfeld (Optionale-Version)
Bedienung des Kessel-Schaltfeld 2.2 - BEDIENUNG DES KESSEL-SCHALTFELD (Optionale-Version) KESSEL-SCHALTFELD mit eingebauter witterungsgeführter Heizungs-Regelung! 11 Kessel-Betriebsschalter mit Kontrolllampe 31 Sicherheitstemperaturbegrenzer 12 Brenner-Betriebsschalter 32 Kessel-Temperaturregler 13 Pumpenschalter für geregelten Heizkreis (Mischerkreis) 41 Sicherungselement F1 14 Pumpenschalter für unregelten Heizkreis 42 Kessel-Thermometer 15 Speicherladepumpen-Schalter Kessel-Betriebsschalter Nr. - Seite 8 Bedienung des Kessel-Schaltfeld Heizungspumpen - Betriebsschalter Nr. 13 für Mischerheizkreis (oder Heizungspumpe 1) Der Heizungspumpen-Betriebsschalter ist in Pos. II eingeschaltet und in Pos. 0 ausgeschaltet! - In Pos. II ist die elektrische Stromversorgung zur Heizungs-Umwälzpumpe über den im Schaltfeld eingebauten Kessel-Minimal-Temperaturwächter (Schaltpunkt 50°C) hergestellt.
- Seite 9 Bedienung des Kessel-Schaltfeld Heizungs-Temperaturregelung Nr. 32 Die Kessel-Heizungstemperaturregelung geschieht im Temperaturbereich von 60 - 80°C (bei Werksauslieferung). Drehen des Drehknopfes nach “rechts” ergibt eine höhere, nach “links” eine geringere Temperatur- einstellung. ACHTUNG: Bei dem Betrieb mit der witterungs- geführten Heizungsregelung muss der Regelknopf auf maximalem Anschlag - (auf max.
-
Seite 10: Bedienung Der Heizungsregelung
Bedienung der Heizungsregelung 2.3 - HEIZUNGSREGLER E9: ist ein digitaler Heizungsregler der primär für den Einbau in den Heizkessel konstruiert wurde. ÜBERSICHT DER ANZEIGE- UND EINSTELLWERTE: Die Bedienung des Reglers ist in verschiedene Bereiche unterteilt: ALLGEMEIN - ANZEIGEN - BENUTZER - ZEITPROGRAMME - FACHMANN. Beim Öffnen der Bedien-Klappe gelangt man automatisch in den Anzeigenbereich. -
Seite 11: Heizungsregler-Programmierung
Bedienung der Heizungsregelung 2.4 - HEIZUNGSREGLER - PROGRAMMIERUNG EINSTELLUNGSBEISPIEL: Bedienklappe am Regler öffnen - Hauptebene mit dem Drehgeber (Knopf) wählen - Prog-Taste drücken => Öffnen / Auswahl der Ebene / Betriebsart -> zum Beispiel DATUM / ZEIT / FERIEN, (alle Werte dieser Gruppe werden der Reihe nach eingestellt). mit dem Knopf Wert suchen - Prog-Taste 2 Sek. -
Seite 12: Einstellbereiche Der Heizungsregelung
Einstellbereiche der Heizungsregelung EINSTELLBEREICHE DES HEIZKREIS 1: BEZEICHNUNG WERTEBEREICH STANDARD EIGENE WERTE - - - - - - - - SERVICE - OPTIONEN: RAUMTEMPERATUR SOLL 1*) 5 °C - 40 °C 20 °C RAUMTEMPERATUR SOLL 2 5 °C - 40 °C 20 °C RAUMTEMPERATUR SOLL 3 5 °C - 40 °C... - Seite 13 Einstellbereiche der Heizungsregelung ZEITPROGRAMM-EINSTELLUNGEN FÜR DEN HEIZKREIS 1: BEZEICHNUNG WERTEBEREICH Montag / Dienstag / Mittwoch / Donnerstag und Freitag von 06:00 bis 22:00 Uhr ZEITEINSTELLUNG - HEIZPROGRAMM 1 FABRIK-EINSTELLUNG Samstag und Sonntag von 07:00 bis 23:00 Uhr Montag / Dienstag / Mittwoch / Donnerstag und Freitag von 06:00 bis 08:00 Uhr ZEITEINSTELLUNG - HEIZPROGRAMM 2 und von 16:00 fino alle 22:00 Uhr FABRIK-EINSTELLUNG...
-
Seite 14: Allgemeine Einstellbereiche: Zeit / Datum / Ferien
Bedienung und Einstellung der Heizungsregelung ZEIT / DATUM / FERIEN 2.5 - ALLGEMEINE EINSTELLBEREICHE - PARAMETER: EINSTELLUNGSBEISPIEL: Bedienklappe am Regler öffnen - Hauptebene mit dem Drehgeber (Knopf) wählen - Prog-Taste drücken => Öffnen / Auswahl der Ebene / Betriebsart -> DATUM / ZEIT / FERIEN, (alle Werte dieser Gruppe werden der Reihe nach eingestellt). -
Seite 15: Allgemeine Anzeigenwerte: Anzeigen
Letzte benötigte Aufheizzeit bei aktivierter Aufheizoptimierung ZURÜCK Verlassen der Ebene - Prog-Taste drücken => Wert speichern EMPFEHLUNG: In Ergänzung zu dieser Bedienungsanleitung sollten für weitere wichtige Detailinformationen und Funktionsmerkmale die Original-Bedienungsanleitung vom Hersteller des Reglers “HEIZUNGSREGLER E9” oder vom UNICAL Kessel-Lieferanten angefordert werden! -
Seite 16: Allgemeine Einstellbereiche - Parameter
Einstellung der Heizungsregelung BETREIBER 2.7 - ALLGEMEINE EINSTELLBEREICHE - PARAMETER: (Benutzer) Nachstehend sind alle Einstellwerte aufgelistet, und Funktionsmerkmale sollte die Original-Bedienungs- anleitung vom Hersteller des Reglers “HEIZUNGS- die durch den Betreiber der Heizungsanlage REGLER E9” eingesehen werden! eingestellt werden. Für weitere wichtige Detailinformationen BEDIENEBENE BEZEICHNUNG EINSTELLUNG... -
Seite 17: Fehlermeldungen An Der Heizungsregelung
Fehlermeldungen an der Heizungsregelung 2.8 - SICHTBARE FEHLERMELDUNGEN AM HEIZUNGSREGLER E9 ALLGEMEINE FEHLERSUCHE: Bei Fehlverhalten der Heizungsanlage sollte zunächst die korrekte Verkabelung der Regler und Reglerkomponenten überprüft werden. FÜHLER: In der Ebene “Allgemein/Service/Sensortest” Bei Fehlverhalten der Heizungsanlage sollte zunächst die können die Fühler überprüft werden. -
Seite 18: Schneller Leitfaden Zur Heizungsregler-Einstellung
1. Diese Bedienungsanleitung ergänzt aber ersetzt nicht die detaillierten Einstellhinweise in der Original- Bedienungsanweisung “HEIZUNGSREGLER E9” des Regler-Herstellers. 2. Eine fach- und sachgerechte Installation der UNICAL Heizkessel muss nach der jeweils gültige Installations- und Betriebsanleitung durchgeführt werden. 3. Die Anwendung und Einstellung des Reglers vom Typ E9 gilt gleichermassen für alle in der Installations- und Betriebsanweisung aufgeführten UNICAL Heizkessel vom Typ TRIOPREX N, jedoch müssen die unter-... -
Seite 19: Pflege Und Wartung
Pflege und Wartung ALLGEMEINE WARTUNGS-HINWEISE Veränderungen an der Heizungsanlage und am WICHTIGER HINWEIS: Explosive und leicht entflammbare Stoffe Heizkessel dürfen nur durch zugelassene wie Benzin, Farben, Verdünnung etc. dürfen Fachfirmen vorgenommen werden. im Kesselaufstellungsraum nicht verwendet und gelagert werden. Eine regelmäßige Wartung und Überprüfung von Kessel und Heizungsanlage garantiert eine einwandfreie Funktion und stellt sicher, dass Zum Schutz des Stahl-Heizkessels gegen... - Seite 20 S.P.A. 46033 casteldario - mantova - italia - tel. 0376/57001 (r.a.) - fax 0376/660556 www.unical.ag - info@unical-ag.com Diese Unterlage entbindet nicht von einer detaillierten Planung nach den geltenden Normen und technischen Regeln. Technische Änderungen vorbehalten!
