3.6 - FUNKTIONSSCHEMA DES KESSEL-SCHALTFELD „OPTIONAL"
Das Schaltfeld DUPLO wird durch
einen Mikroprozessor gesteuert.
Das Funktionsprinzip ist im Kap.3.0
beschrieben, im folgenden Kapitel
hingegen in einem Flow-Chart darge-
stellt (Steuerungs-Software).
Die Bezeichnungen sind im Flowchart
dieselben wie im Kap.2.1 bezeichnet.
Im Step 0 wird "IL" angesprochen; es
stellt die Jumperstellung (Brücke) dar,
wie in Pos. 2 der fig.7 in Seite 8
sichtbar.
Diese Brücke steuert die Funktion
des Luftgebläse (ON / OFF).
Bei dem Betrieb mit einem Front-
gebläse (GASOGEN G3 2S) wird sie
entfernt.
Der Status des Umschaltens zwischen
Holz-/Öl und Gasbetrieb (siehe
Schalter Pos. 22, Kap.2.0- fig.4) wird
durch "LG" beschrieben,
Schalter-Stellung "0" =
HOLZ-Betrieb
Schalter-Stellung "1" =
ÖL-/ GAS-Betrieb

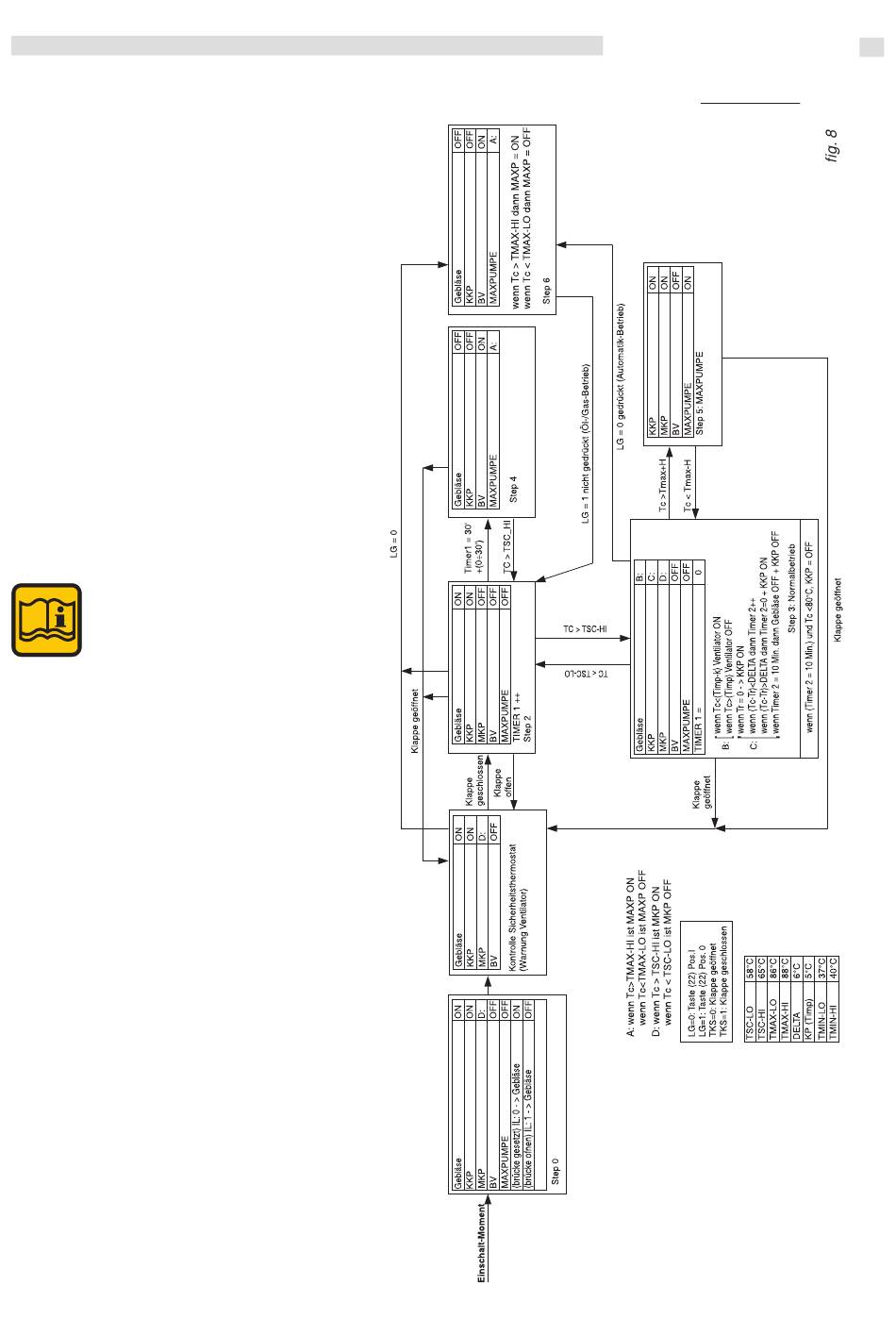

Im Flow-Chart wird eine Tabelle gezeigt,
die die verschiedenen Sollwerte in
Bezug auf die Vorlauftemperatur
"Tc - KVF" beschreibt:
TSC-LO
=
Unterer Sollwert der
Minimaltemperatur
des Kessels
TSC-HI
=
Oberer Sollwert der
Minimaltemperatur
des Kessels
TMAX-LO =
Unterer Sollwert der
höchstzulässigen
Kesseltemperatur für
Holz -/ Öl-Gasbetrieb
TMAX-HI =
Oberer Sollwert der
höchstzulässigen
Kesseltemperatur für
Holz -/ Öl-Gasbetrieb
DELTA
=
Temperaturdifferenz
zwischen Kessel und
Rücklauftemperatur
KP
=
Schalthysterese Kessel-
Temperaturregler
Schaltfeld-Funktion
- DUPLO - IT:
