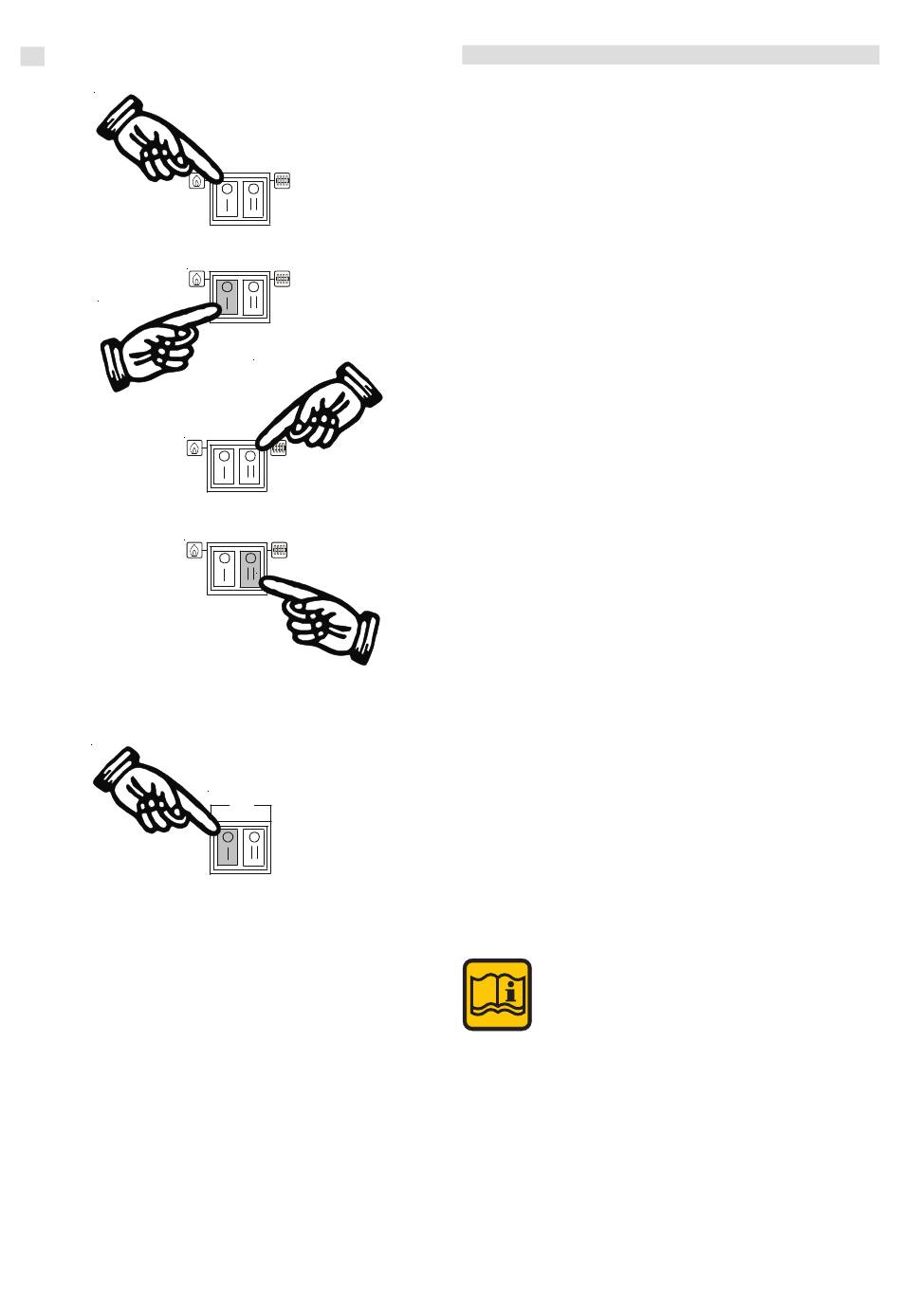

Bedienung des Kessel-Schaltfeld
14
12
13
12
13
12
13
12
13
22
23
Gebläse - Betriebsschalter Nr. 12
Der Gebläse-Betriebsschalter ist in Pos. I eingeschaltet
und in Pos. 0 ausgeschaltet!
- In Pos. I ist die elektrische Stromversorgung zum
Luftgebläse über den im Schaltfeld eingebauten Kessel-
Temperaturregler und Sicherheitstemperaturbegrenzer
hergestellt.
- In Pos. 0 ist die elektrische Stromversorgung zum
Luftgebläse unterbrochen.
Heizungspumpen - Betriebsschalter Nr. 13
für Mischerheizkreis-/ Speicher-Ladepumpe
Der Heizungspumpen-Betriebsschalter ist in Pos. II
eingeschaltet und in Pos. 0 ausgeschaltet!
- In Pos. II ist die elektrische Stromversorgung zur
Mischerkreis-Umwälzpumpe-/ Speicher-Ladepumpe
über den im Schaltfeld eingebauten Kessel-Minimal-
Temperaturwächter (Schaltpunkt unter 65°C)
hergestellt.
- HINWEIS: Die Mischerkreis-Umwälzpumpe geht durch
den vorgeschalteten Minimal-Temperaturwächter zum
Schutz des Heizkessels gegen Taupunktkorossion erst
bei einer Kesseltemperatur über 65°C in Betrieb.
- Der Betrieb der Pumpe beginnt grundsätzlich zur
Wärmeabführung des Kessels an das Heizungssystem.
Kessel-Betriebswahlschalter Nr. 22
Mit diesem Schalter kann die Kessel-Betriebsart einge-
stellt werden,
- In Position 0 = Holzheizbetrieb mit automatischer
Umschaltung auf einen Öl-/ Gas-
heizkessel.
Ein nebenstehender Wärmeerzeuger übernimmt nach
Ausbrand des Holzheizkessels gemäß einer Abbrand-
überwachung automatisch einen weiteren Heizbetrieb.
Bei Holz-Heizkessel-Betrieb wird zunächst
die rechts-frontseitige Türentriegelung
betätigt, das Luftgebläse wird abgeschal-
tet und die Brennstoff-Fülltüre kann
geöffnet werden.
Die Heizungspumpe ist zunächst über das Schaltfeld ausge-
schaltet. Ab einer Kessel-Vorlauftemperatur von 65°C schaltet
die Mischerkreispumpe ein und darunter aus. Der Kessel-
Temperaturregler wird im Normalfall auf 75-85°C eingestellt.
Eine Timer-Abbrandüberwachung schaltet bei Ausbrand des
Holzheizkessels nach Temperaturabfall unter 45°C und
danach nach einer Sicherheitszeit von 30 Minuten und
verhindert so, daß das Luftgebläse bei abgebranntem Brenn-
stoff, sowie die Kesselkreispumpe unnötig in Betrieb bleiben.
