2.1 - KESSELSCHALTFELD "BEDIENUNGSELEMENTE"
Schaltfeld
für den Holzheizkessel vom Typ AIREX 2S MODUL mit der Möglichkeit auf einen nebenstehenden
Gas- oder Öl-betriebenen Kessel umzuschalten.
Modulierender - Betrieb des Rauchgas-Ventilator, ohne Funktion für Teillast, mit "Kaminkehrer"-Prüftaste,
mit integrierter Regelung für einen Pufferwärmespeicher oder Speicherkessel sowie einen Warmwaaserspeicher.

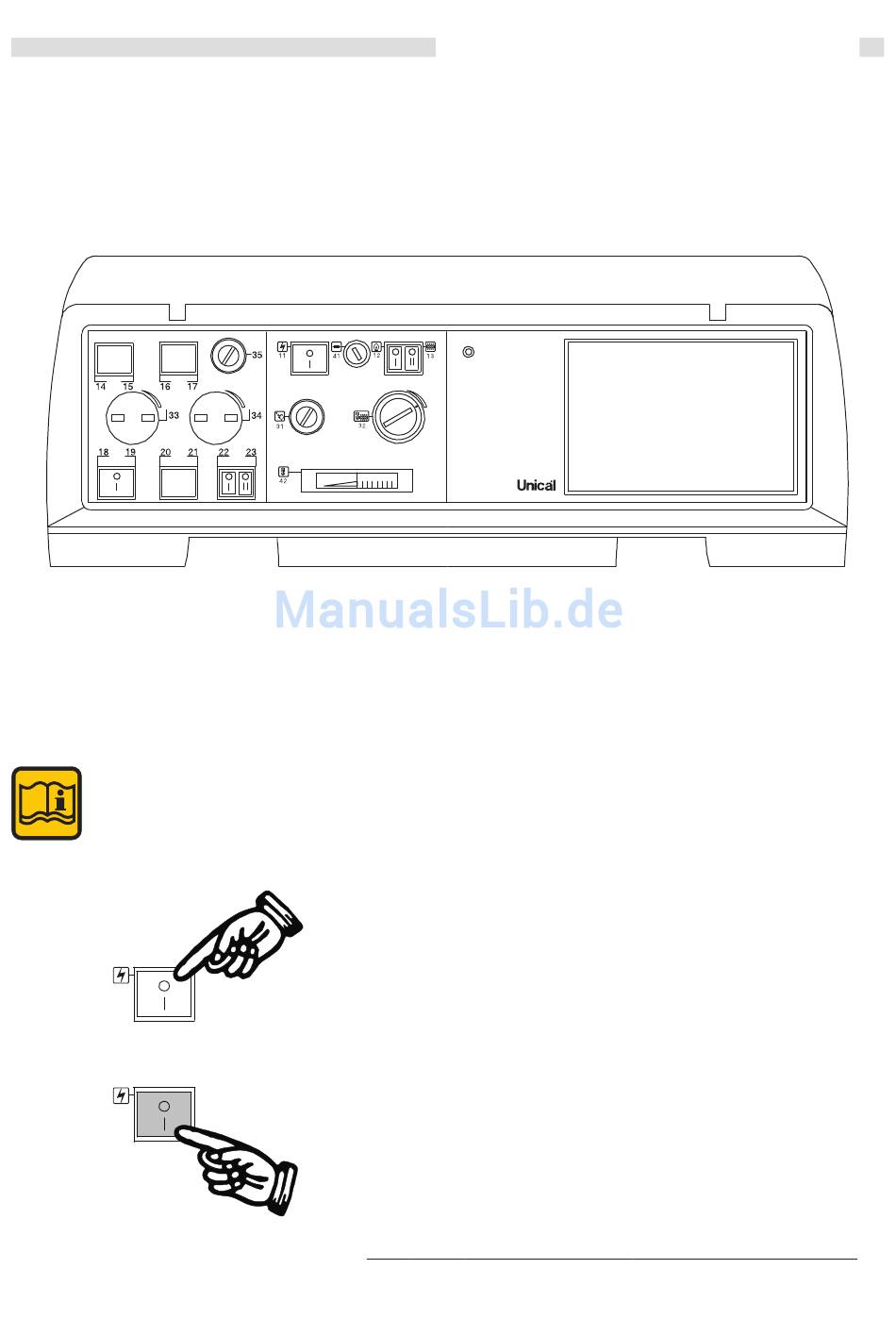

Schaltfeld-Frontansicht:

11 Kessel-Betriebsschalter mit Kontrolllampe
12 Rauchgas-Ventilator-Betriebsschalter
13 Mischerkreispumpe-Betriebsschalter
18 "Kaminfeger" / STB-Prüftaste
22 Kessel-Betriebswahlschalter (O=Holzbetrieb
mit automatischer Umschaltung auf Öl-/ Gas-
betrieb, 1= nur Öl -/ Gasbetrib
HINWEIS:
Vor Schaltfeld-Inbetriebnahme prüfen, ob der Entriegelungsstift des Sicherheitstemperatur-
begrenzer, (Nr.31- Kappe abdrehen, Stift eindrücken) eingerastet ist und die Schalter zunächst auf
Position "0" stellen.
Holz-Heizkesselbetrieb:
11
11
HINWEIS:
Die Bedienung der Prüftaste Pos.18/19 darf nur ausschließlich für Kontrollmessungen durch den Schornsteinfeger
oder zu Wartungszwecke durch den autorisierten Service-Fachmann
ohne Heizungsregelung (mit Blindplatte):

Bedienung des Kessel-Schaltfeld

(CODE-NR. 26262)
*
23 Betriebsschalter - Öl -/ Gasbrenner
31 Sicherheitstemperaturbegrenzer (STB)
32 Kessel-Temperaturregler (75°÷85°C)
41 Sicherungselement (4A-M)
42 Kessel-Thermometer
* Störungsanzeige: LED-Anzeige - Ventilator-
Übertemperatur
Störmeldung bei Fühler-Defekt- / Unterbrechung
Kessel-Betriebsschalter Nr. 11
Vor der Betätigung des Betriebsschalters zuerst den
Heizungs-Hauptschalter / Gefahrenschalter einschalten!
- Einschalten in Pos. I, Ausschalten in Pos. 0,
grüne Betriebslampe erlischt.
- Kessel-Schaltfeld in Betriebsbereitschaft!
Betriebschalter in Pos. I bei leuchtender
Betriebslampe für den Heizbetrieb eingeschaltet.
- Betriebsbereitschaft für Holz-Öl-/Gasbetrieb und
Kesselkreispumpe.
erfolgen!
