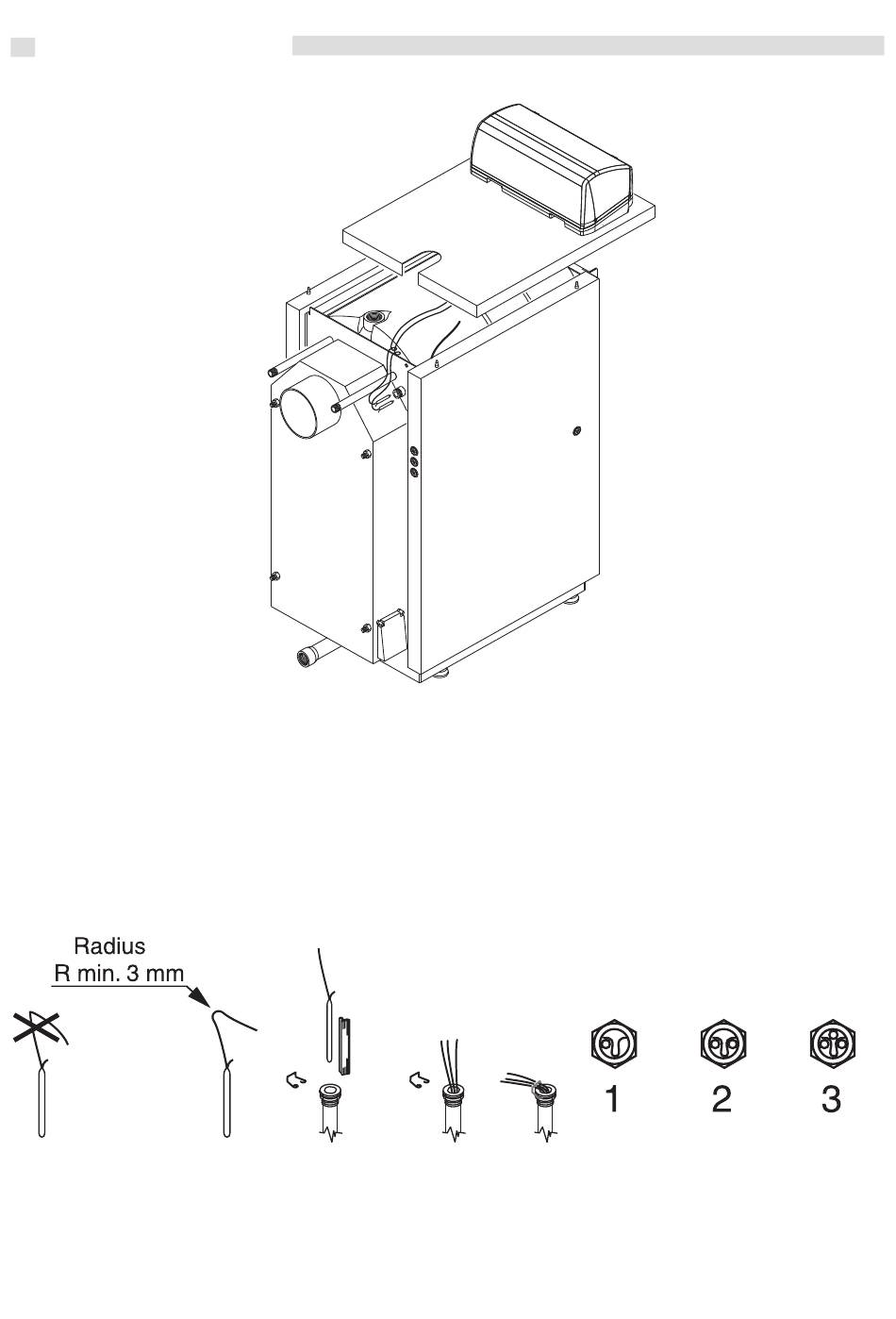

Schaltfeld-Montage
Beispielhafte Darstellung!
Siehe auch die Installations-
und Betriebsanweisung.
Die Fühler für Kesseltemperatur, Thermometer und Sicherheits-
temperaturbegrenzer etc.werden mit einer Kopplungsfeder in
die Tauchrohre auf der Kesselkörperoberfläche zusammen
gefasst, eingeschoben.
Es muss darauf geachtet werden, daß die Fühler auf den Boden
der Tauchrohre aufsitzen.
Die Kapillar-Leitungen nicht knicken.
Achtung:
Es dürfen in keinem Fall 230 V - führende Leitungen und
Fühlerkabel bzw. Schwachstromleitungen in einem Rohr,
Kabelzuleitung oder Kabelkanal zusammen verlegt werden.
4
fig. 2
Kessel-Fühler bündeln und in das Tauchrohr einsetzen und
darauf achten, dass die Fühler guten Kontakt zur Tauchrohr-
Innenwand haben und die Kapillare mit beigefügter Feder
sichern.
Die externe elektrische Verdrahtung und Verkabelung
vornehmen.
Die Zuleitungen von Türkontaktschalter und Kessel-Gebläse
innerhalb der Schaltfeld-Kesselverkleidung zum Schaltfeld
führen und an die Klemmenleiste anschliessen.
Die weiteren Hinweise in der Kessel-Installations- und
Betriebsanweisung sind zu beachten.
fig. 3
