Deutsch

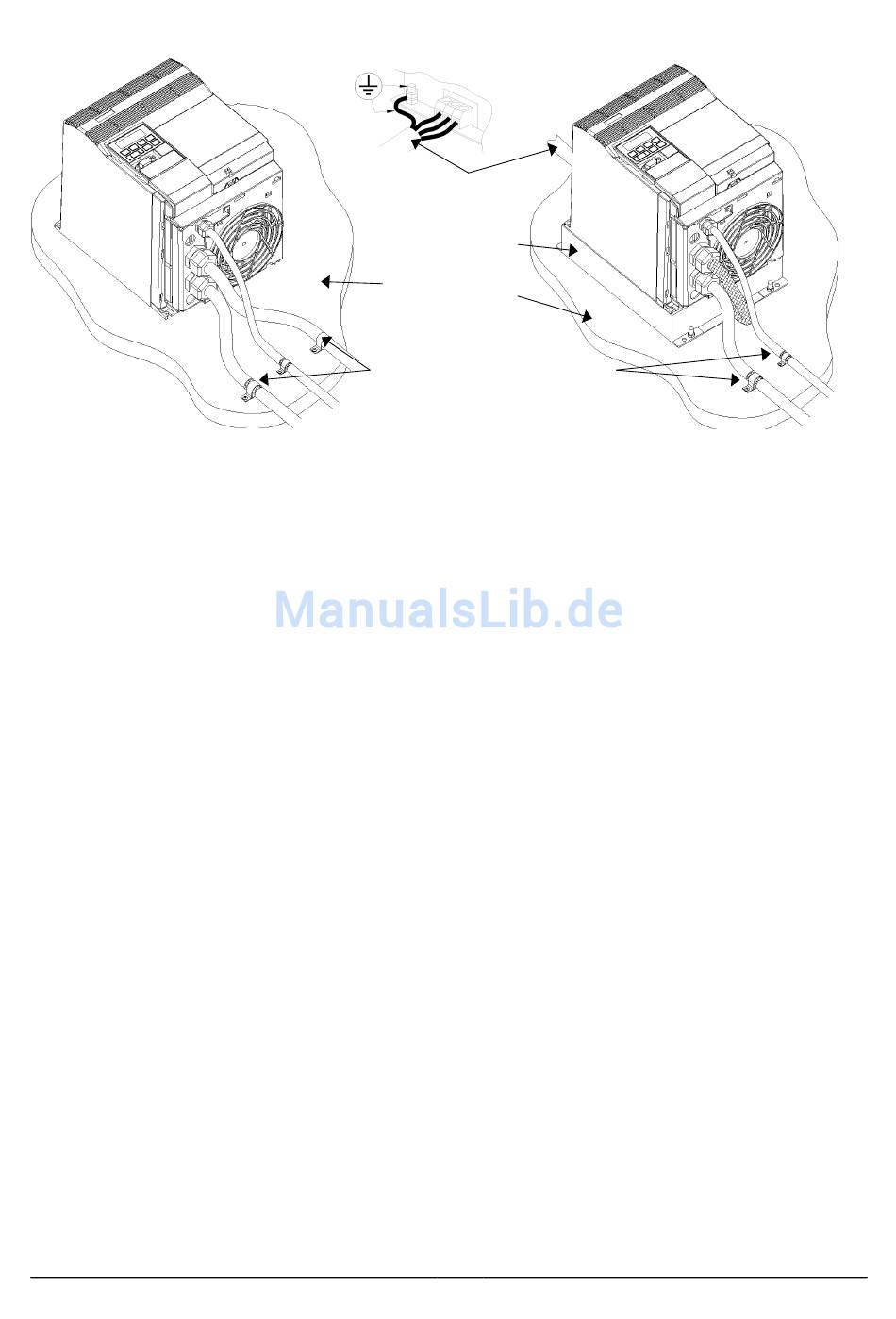

Bild 1.2.3: Verdrahtungsrichtlinien zur Optimierung der Störfestigkeit bei MICROMASTER Vector, Baugröße C
Bei der Installation der Umrichter darf unter keinen Umständen gegen die
1.3 Elektrische Installation - Allgemeines
1.3.1 Betrieb an ungeerdeten Netzen (IT)
Der MICROMASTER Vector kann an ungeerdeten Netzen betrieben werden und kann bei Erdschluß einer
Eingangsphase weiter in Betrieb bleiben. Bei Erdschluß eines Ausgangsleiters wird der Umrichter mit Fehler
F002 abschalten.
Hinweis: Die Geräte MIDIMASTER Vector können nur dann an IT-Netzen betrieben werden, wenn die
Pulsfrequenz auf 2kHz (P076 = 6 oder 7) reduziert wird.
1.3.2 Einsatz von FI-Schutzschaltern
Wenn folgende Bedingungen erfüllt sind, können die Frequenzumrichter MICROMASTER und MIDIMASTER
Vector über FI-Schutzschalter ans Netz angeschloßen werden:
•
Einsatz von FI-Schutzschalter vom Typ B
•
Der Fehlerstrom der Schutzschalter beträgt 300mA.
•
Der Nulleiter des Versorgungsnetzes ist geerdet.
•
An einem FI-Schutzschalter ist nur ein Umrichter angeschlossen.
•
Die Motorleitungen sind nicht länger als 50m (geschirmt) oder 100m (ungeschirmt).
G85139-H1751-U530-D1
05/08/99
EXTERNES FILTER
METALLISCHE
MONTAGEPLATTE
Motor- und Steuerkabelabschirmung mit
geeigneten Schellen an der
Montageplatte befestigen.
Sicherheitsbestimmungen verstoßen werden!
NETZEINGANG
10
1. ÜBERBLICK
© Siemens plc 1999
